3.1.5. Расчёт осадки фундамента во времени

Осадку, происходящую за определённое время, определяем по формуле:

S_t = Su, (3.1.13)

где S – конечная осадка, см (s=2.11см – табл.3.1.1);

u – степень уплотнения, определяемая по табл. 2.1 1.

Определяем расчётную схему:

k_ф1 = 15*10^-3м/с > k_ф2 =23*10^-7м/с < k_ф3 =28*10^-3м/с > k_ф4 =21*10^-9м/с

где k_фi – коэффициент фильтрации i-го слоя грунта, м/с

Т.к. в пределах сжимаемой толщи залегают слои хорошо фильтрующего грунта наименьшей водонепроницаемостью обладает средний слой, считаем, что вода отжимается вверх и вниз и расчет ведем по первой схеме. Путь фильтрации воды при двухсторонней фильтрации составит:

h=0.5H=0.5x4.4 =2.2м.

Определяем коэффициент фильтрации грунта для слоистого основания по формуле:

, м/с (3.1.14)

где Н – сжимаемая толща грунта, м.

.

Определяем коэффициент консолидации по формуле:

с_ = k_ф / m_*_w, (3.1.15)

(3.1.16)

(3.1.17)

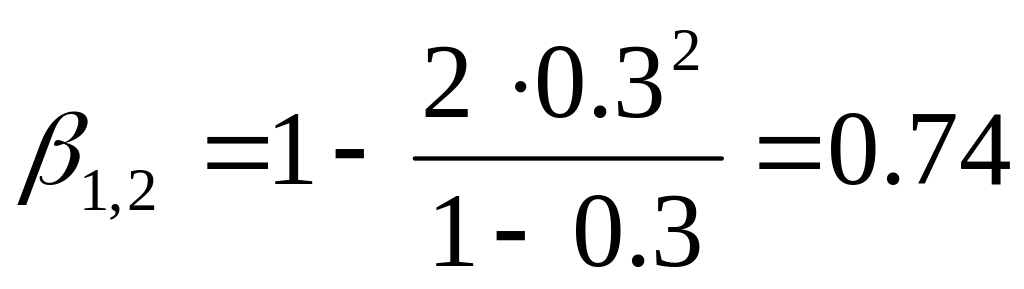

где - коэффициент Пуасонна, для песка, супеси-0.3, для суглинка-0.35, для глины-0.4, принимаем согласно(8);

.

Определяем значение показателя Т по формуле:

(3.1.18)

.

Полученные данные сводим в таблицу 3.1.2.

Таблица 3.1.2. К расчёту осадки фундамента во времени

U	Kt	t= T*Kt	St = U * S, см
0,1	0,02	0,00001	0,211
0,2	0,08	0,00002	0,422
0,3	0,17	0,00005	0,633
0,4	0,31	0,00008	0,844
0,5	0,49	0,00013	1,055
0,6	0,71	0,00019	1,266
0,7	1,00	0,00027	1,477
0,8	1,40	0,00038	1,688
Продолжение табл.3.1.2
0,9	2,09	0,00057	1,899
0,95	2,80	0,00076	2,005

Используя полученные данные, строим зависимость осадки во времени –рис.3.1.5.

Рисунок 3.1.4. Построение зависимости осадки во времени

3.1.6. Армирование фундамента

Фундамент выполняем из бетона класса С 20/25: f_cd = 20/1.5 =13.3МПа; f_ck = 20МПа; f_cfd = 0.21*f_ck^2/3 / _c= 0.21*20^2/3 / 1.5 =1.03 МПа.

Под монолитным фундаментом предусматриваем устройство бетонной подготовки толщиной 100 мм из бетона класса С8/10. Толщина защитного слоя бетона для рабочей арматуры подошвы фундаментов при этом принимается равной 35 мм.

Армирование подколонника осуществляем пространственными самонесущими каркасами, собираемыми из плоских сеток С3.

Поперечное армирование подколонника осуществляем в виде сеток С2, расстояние между которыми не более четверти глубины стакана (0.25d = 0.250.65 =0.1675мм) и не более 200мм. Принимаем шаг сеток 100мм и количество 5шт. Диаметр арматуры сеток должен быть не менее 8мм и 0.25d продольной арматуры. Принимаем 4Ø8 S240.

Армирование подошвы фундамента осуществляем сварной сеткой из арматурной стали класса S400 - в продольном и поперечном направлении Ø10 S 400 с шагом 200мм. Арматурная сетка С1 устанавливается с защитным слоем 35мм. Продольная арматура 414 S400 стенок стакана устанавливается внутри ячеек сеток поперечного армирования.

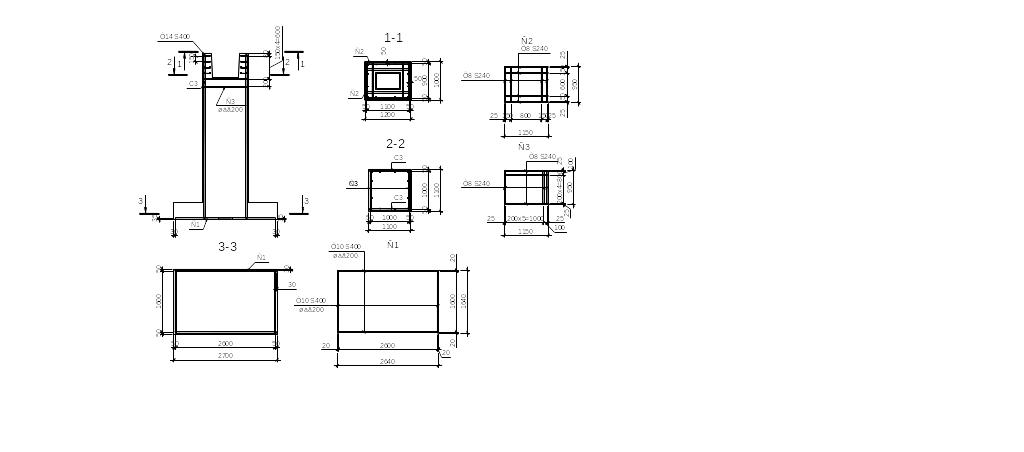

Рисунок 3.1.5 Фундамент монолитный (арматурный чертеж)
