5. Технико–экономическое сравнение вариантов
Укрупнённые единичные расценки на земляные работы, устройство фундаментов принимаем по табл. Д.1 3.
Таблица 5.1 Технико–экономическое сравнение вариантов для сечения 2-2
Наименование работ |
Ед. изм. |
Стоим. ед., руб |
Объем |
Стоим. всего, руб |
Вариант 1 |
||||
Разработка грунта при глубине выработки 4.2м и ширине котлована 3.9м (V1) |
м3 |
4.306 |
72.58 |
312.5 |
3,6+2.9x7%/100%+2.2x10%/(0.5x100%) |
||||
Крепление стенок котлована досками при Hкр=4.45м(V2) |
м2 |
0,98 |
70.56 |
69.15 |
Устройство монолитного фундамента (V3) |
м3 |
31 |
7.518 |
233.06 |
Итого:V1=3.9x3.9x4.2; V2 =3.9x4x4.45; V3=2.7x2.7x0.45+1.2x1.0x3.9; C=614.7 руб. |
||||

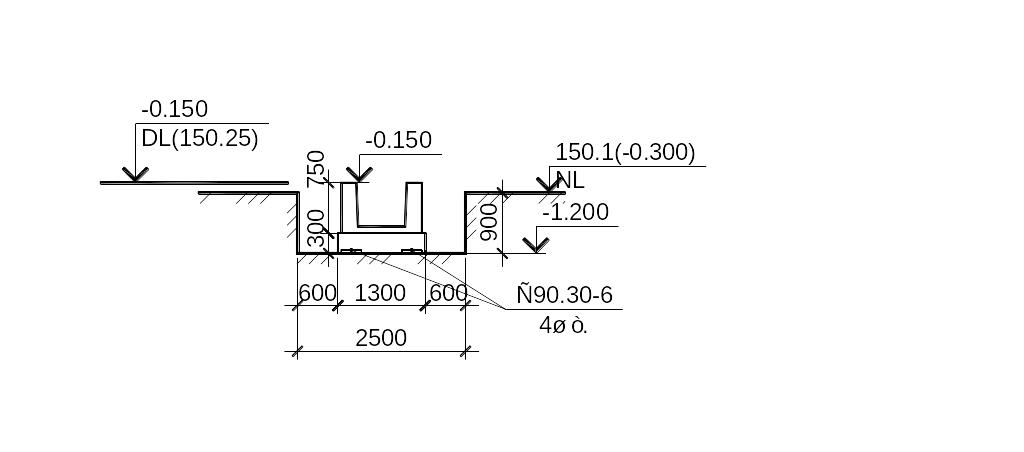

Вариант 2 |
||||
Разработка грунта при глубине выработки 0.9м и ширине котлована 2.5м (V1) : 3,6+1.5x7%/100% |
м3 |
3.705 |
5.625 |
20.84 |
Забивка железобетонных свай С40.25-3 - 4шт. (V2) |
м3 |
88,4 |
3.24 |
286.42 |
Устройство монолитного фундамента (V3) |
м3 |
31 |
1.407 |
43.62 |
Итого: V1=2.5x2.5x0.9; V2=0.09x9.0x4;V3=1.3x1.3x0.3+1.2x1.0x0.75; C= 350.9 руб. |
||||
|
|
|
|
|
|
1-70 02 01-ПГС-19-ПЗ
|
|||
|
|
|
|
|
|
||||
Изм. |
Кол
|
Лист
|
№док |
Подп. |
Дата |
||||
|
|
|
|
Технико–экономическое сравнение вариантов |
Стад.
|
Лист |
Листов |
||
|
|
|
|
у |
55 |
2 |
|||
Проверил
|
Демина Г.П. |
|
|
БрГТУ, кафедра ГТК |
|||||
|
|
|
|
||||||
Выполнил
|
|
|
|
||||||
Таблица 5.2 Технико–экономическое сравнение вариантов для сечения 4-4(на 1м.п.)
Наименование работ |
Ед. изм. |
Стоим. ед., руб |
Объем |
Стоим. всего, руб |
|

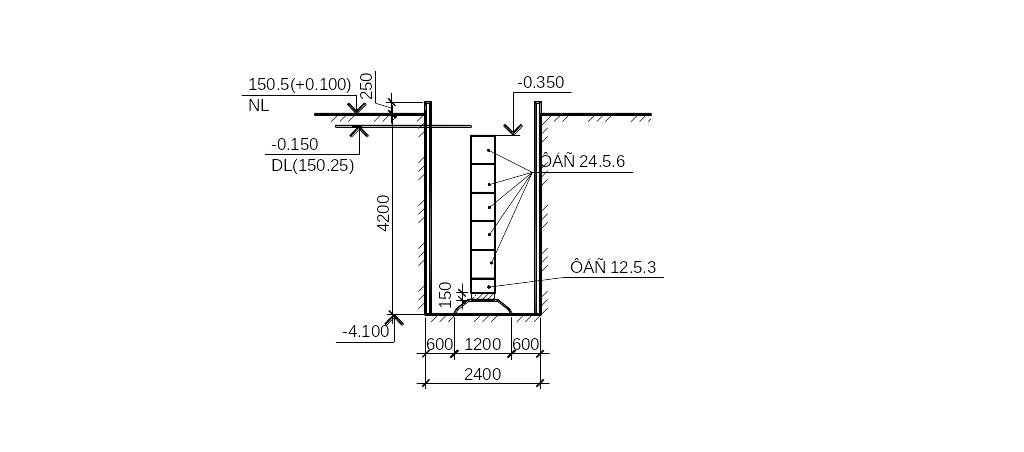

Вариант 1 |
|||||
Разработка грунта при глубине выработки 4.2м и ширине котлована 2.4м(V1) |
м3 |
4.138 |
10.08 |
41.71 |
|
3,6+1.4x7%/100%+2.2x10%/0,5x100% |
|||||
Крепление стенок котлована досками при Hкр=4.45м(V2) |
м2 |
0,98 |
8.9 |
8.72 |
|
Устройство ленточного фундамента (V3) |
м3 |
46.5 |
0.36 |
16.74 |
|
Устройство монолитного пояса т.150мм (V4) |
м3 |
36,2 |
0.075 |
2.72 |
|
Устройство бетонных фундаментных блоков (V5) |
м3 |
36,0 |
1.95 |
70.2 |
|
V1=2.4x4.2x1; V2=2x4.45; V3=1x1.2x0.3; V4=0.5x0.15x1; V5=0.5x(0.6x5+0.3)x1. C=140.1руб. |
|||||

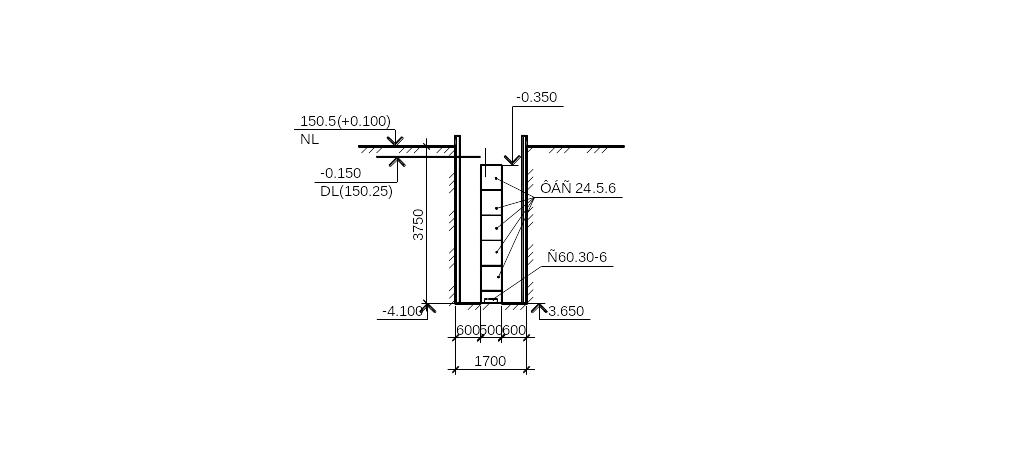

Вариант 2 |
|||||
Разработка грунта при глубине выработки 3.75м и ширине котлована 1.7м(V1) |
м3 |
3.999 |
6.375 |
25.49 |
|
3,6+0.7x7%/100% +1.75x10%/0.5x100% |
|||||
Крепление стенок котлована досками при Hкр=4.0м(V2) |
м2 |
0,98 |
8.0 |
7.84 |
|
Забивка железобетонных свай С60.30-6 – 0.71шт. (V3) |
м3 |
88,4 |
0.386 |
34.1 |
|
Устройство монолитного ростверка (V4) |
м3 |
28,3 |
0.15 |
4.25 |
|
Устройство бетонных фундаментных блоков (V5) |
м3 |
36,0 |
1.5 |
54.0 |
|
V1=1.7x3.75x1; V2=2x4.0; V3=0.09x6x0.71x1; V4=0.5x0.3x1; V5=0.5x(0.6x5)x1. C=125.68руб. |
|||||
Вывод: Таким образом, на основании выше лежащих расчетов можем сделать вывод о наиболее экономичном 2 варианте выполнения работ – фундамент свайный для сечения 4-4 и 1 варианте – фундамент на естественном основании для сечения 2-2.
Список используемой литературы
Берлинов М.В., Ягулов Б.А, Примеры расчета оснований и фундаментов.- М.: Стройиздат, 1986-173с.
Далматов Б.И. Механика грунтов, основания и фундаменты. - М.: Стройиздат, 1981. - 319 с.
Задания к курсовому проекту по дисциплине «Механика грунтов, основания и фундаменты» для студентов специальности 1-70 02 01 «Промышленное и гражданское строительство». – Брест: БрГТУ, 2011.
Методические указания к курсовому проекту по дисциплине «Механика грунтов, основания и фундаменты» для студентов специальности 1-70 02 01 «Промышленное и гражданское строительство». - Брест, 2011-58 с.
Основания, фундаменты и подземные сооружения (М.И. Горбунов-Посадов, В.А. Ильичев, В.И. Крутов и др.) - М.: Стройиздат, 1985. - 480 с.
Пособие по проектированию оснований зданий и сооружений. - М.: Стройиздат, 1986. - 415 с.
Стандарт университета. Оформление материалов курсовых и дипломных проектов (работ), отчетов по практике. Общие требования и правила оформления. СТ БГТУ-01-02-Брест, 2002 – 32с.
ТКП 45 -5.01-254-2011 (02250) Основания и фундаменты зданий и сооружений. Основные положения. Строительные нормы проектирования”.
Строительные нормы и правила. Строительная климатология и геофизика. СНиП 2.02.01-82. - М.: Стройиздат, 1983.
Строительные нормы Республики Беларусь. СНБ 5.03.01-02. Конструкции бетонные и железобетонные. – Минск, Стройтехнорм, 2002г-274с..
ТКП 45 -5.01-256-2011 (02250) Основания и фундаменты зданий и сооружений. Забивные сваи. Правила проектирования и устройства.
ПОСОБИЕ П9-2000 к СНБ 5.01.01-99. Проектирование оснований и фундаментов в пучинистых при промерзании грунтах. Министерство архитектуры и строительства Республики Беларусь Минск 2001, с.22.
