4.2. Сечение 4-4
Расчет по скважине 1. Принимаем по ИГР мощность 1 слоя (почва) – 0.5м, 2 слоя – песок пылеватый -3.5м, 3 слоя (супесь пластичная) – 1.5м, 4 слоя (песок мелкий) – 3.0м. Натуральная отметка- 150.5м, что соответствует относительной отметке +0,100м.
NII=280.7кН/м.п.
4.2.1 Определение глубины заложения ростверка, длины сваи
Глубина заложения ростверка устанавливается аналогично п.3.1.1, не зависит от грунтовых условий и определяется по конструктивным соображениям.
Высоту ростверка принимаем: Н=0.4м.
Высота фундамента: 0.6м – 5 стеновых блоков. Тогда отметка низа подошвы фундамента -3.650м.
Глубина заложения d=3.65 - 0.15= 3.5м.
Определяем длину сваи по формуле 4.1.1:
.
При определении глубины погружения острия сваи выбираем слой грунта, обладающий высокими значениями физико-механических характеристик, в данном случае, это глина полутвердая. Сваи по характеру работы принимаем конечной жесткости – по табл. Г.1 [3] С60.30-6, т.к.глубина нижнего конца сваи 9d = 9*0.3 = 2.7м < 9.65м < 40d = 40*0.3 =16м.

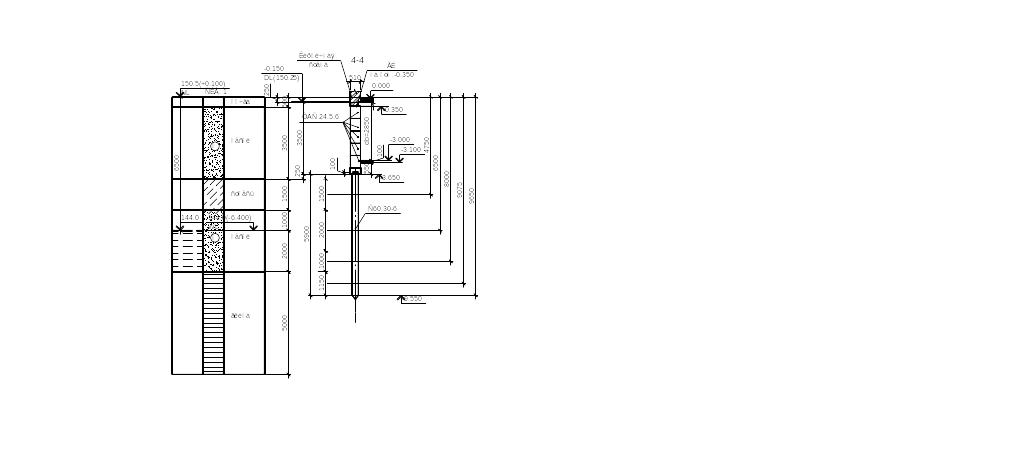

Рисунок 4.2.1 К определению глубины заложения ростверка и несущей способности сваи
4.2.2. Определение несущей способности сваи
Расчётная схема для определения несущей способности сваи дана на рис. 4.1.1. Слои грунта, прорезаемые сваей, делим на элементарные слои толщиной не более 2м. Вычисляем средние глубины zi для каждого слоя грунта. Определяем несущую способность сваи по формуле 4.1.2.
Определяем fi в зависимости от величины zi и характеристик грунтов, полученные значения заносим в таблицу 4.2.1.
Таблица 4.2.1 К определению несущей способности сваи
z1,м |
4,75 |
f1, кПа |
14,125 |
h1,м |
1,5 |
f1h1,кН/п.м. |
21,188 |
z2,м |
6,5 |
f2, кПа |
64 |
h2,м |
2 |
f2h2,кН/п.м. |
128,000 |
z3,м |
8 |
f3, кПа |
66,00 |
h3,м |
1 |
f3h3,кН/п.м. |
66,000 |
z4,м |
9,075 |
f4, кПа |
62,68 |
h4,м |
1,15 |
f4h4,кН/п.м. |
72,076 |
z0,м |
9.65 |
R, кПа |
4665 |
|
|
,кН/п.м. |
287.26 |
A = 0.3х0.3=0.09 м2; U = 0.3x4 =1.2м;
Fd = 1x(1x 0.09x 4665+ 1.2x1x287.26) = 764.57кН.
Определяем расчётное усилие на сваю по материалу (4.1.3):
В дальнейших расчётах принимаем меньшее значение несущей способности.
Расчётная допустимая нагрузка на сваю (4.1.4):
Предварительно количество свай в фундаменте определяем по формуле 4.1.10:
Принимаем n=0.71шт.
Принимаем однорядное расположение свай.
В плане сваи размещаем с шагом:
ар = 1/0.71сваи на м.пог=1.4м.
Расстояние от края ростверка до ближайшей грани сваи - 75мм. Конструирование тела ростверка показано на рис. 4.2.2

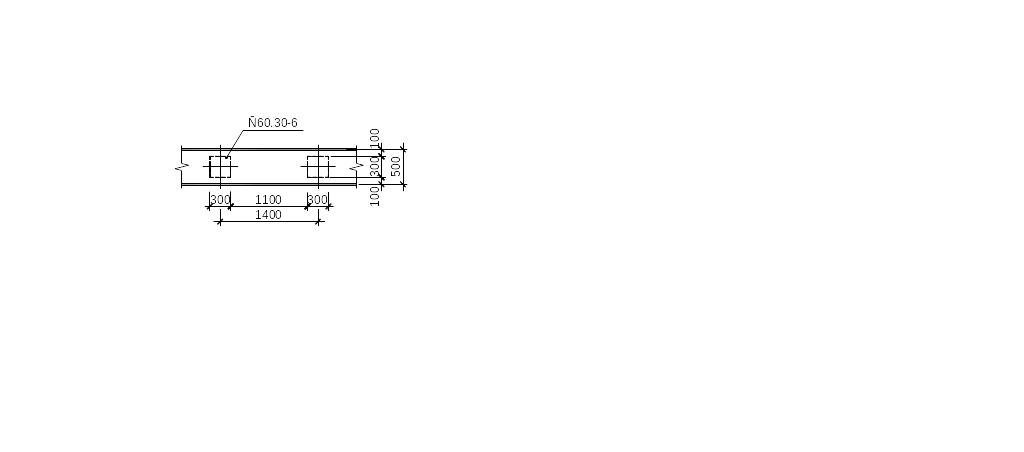

Рисунок 4.2.2. Расположение свай в ростверке
Определим нагрузку на голову сваи по формуле:
(4.2.1)
Условие выполняется.
Поэтому для дальнейших расчетов оставляем сваю С 60.30-6.
