4.1.6. Расчёт осадки фундамента во времени

Осадку, происходящую за определённое время, определяем по формуле 3.1.15. Конечная осадка фундамента s=1.2 см.

Путь фильтрации воды при двухсторонней фильтрации составит:

h=0.5H=0.54.8=2.4м.

Коэффициент фильтрации грунта: k_ф4 =21*10^-9м/с.

Определяем коэффициент консолидации по формуле 3.1.15…17:

.

Определяем значение показателя Т по формуле 3.1.18:

Полученные данные сводим в таблицу 4.1.2. Используя полученные данные, строим зависимость осадки во времени – рис.4.1.5.

Таблица 4.1.2. К расчёту осадки фундамента во времени

U	Kt	t= TKt	St = U  S, см
0,1	0,02	0,00015	0,120
0,2	0,08	0,00062	0,240
0,3	0,17	0,00132	0,360
0,4	0,31	0,00240	0,480
0,5	0,49	0,00379	0,600
0,6	0,71	0,00550	0,720
0,7	1,00	0,00774	0,840
0,8	1,40	0,01084	0,960
0,9	2,09	0,01618	1,080
0,95	2,80	0,02167	1,140

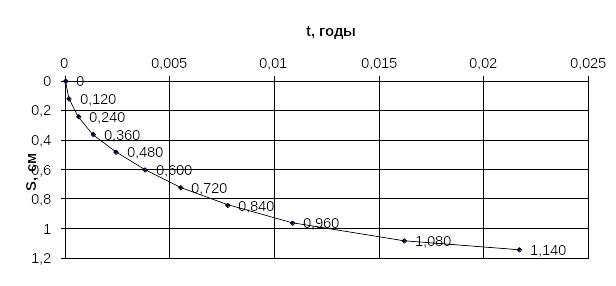

Рисунок 4.1.5. Построение зависимости осадки во времени

4.1.7. Выбор сваебойного оборудования и определение отказа сваи

Исходя из принятой в проекте расчетной нагрузки, допустимой на сваю, определяется минимальная энергия удара по формуле:

(4.1.13)

где 25 Дж/кН – эмпирический коэффициент;

несущая способность сваи по грунту, кН.

По табл. Г.15, Г.16 [3] подбираем молот, энергия удара которого соответствует расчетной минимальной. Выбираем трубчатый дизель-молот с водяным охлаждением _С-996.

Затем, используя таблицы Г.15[3] и Г.16[3], вычисляют расчетную энергию удара молота Э_р и принимают технические характеристики дизель-молота, исходя из условия Э_р ≥Э.

Для трубчатых дизель-молотов расчетная энергия удара определяется:

(4.1.14)

где вес ударной части молота, кН;

_3м -фактическая высота падения ударной части для трубчатого молота, м.

Для контроля несущей способности свайных фундаментов и окончательной оценки применимости выбранного молота, определяем отказ сваи:

(4.1.15)

где остаточный отказ, равный значению погружения свай от одного удара молота, м;

-коэффициент, принимаемый по табл. 10{8}, в зависимости от материала сваи;

площадь сечения сваи, м² ;

расчетная энергия удара молота, кДж;

несущая способность сваи, кН;

коэффициент, принимаемый при забивке свай молотами ударного типа равный 1;

вес молота, кН;

вес сваи и наголовника, кН:

вес масса подбабка, кН( );

коэффициент восстановления удара при забивке железобетонных свай молотами ударного действия с применением наголовника с деревянным вкладышем ( ₎.

_{Получаем:}

Условие выполняется.
