Реферат
Проектирование фундаментов промышленного здания. Пояснительная записка /., гр. ПГС-19, Кафедра ГТК. – Брест 2013 - 57стр., 24ил., 16табл..
Ключевые слова: инженерно-геологические условия, физико-механические характеристики грунтов, инженерно-геологический разрез, нагрузки, фундамент, основание, грунт, заложение, осадка, свая, ростверк.
Структура пояснительной записки с нумерацией разделов и подразделов соответствует требованиям стандарта университета(БрГТУ).
Содержит результаты расчёта и конструирования ж/б фундамента промышленного здания:
-фундамент на естественном основании;
-свайный фундамент.
|
|
|
|
|
|
1-70 02 01-ПГС-19-ПЗ
|
|||
|
|
|
|
|
|
||||
Изм. |
Кол
|
Лист
|
№док |
Подп. |
Дата |
||||
|
|
|
|
Реферат |
Стад.
|
Лист |
Листов |
||
|
|
|
|
у |
2 |
57 |
|||
Проверил
|
Демина Г.П. |
|
|
БрГТУ, кафедра ГТК |
|||||
|
|
|
|
||||||
Выполнил
|
|
|
|
Содержание
Содержание 3
Скважина №1 8
4. Определяем степень влажности по формуле: 9
(2.3) 9
4. Определяем степень влажности по формуле 2.3: 11
11
3. Расчет фундаментов мелкого заложения на естественном основании 15
3.1 Сечение 2-2 15
3.2 Сечение 4-4 25
4.2. Сечение 4-4 46
Введение
«Основания и фундаменты» - это строительная дисциплина, целью которой является изучение вопросов проектирования, устройства фундаментов и их оснований для различных сооружений, возводимых в разнообразных геологических и гидрогеологических условиях. От правильного выбора основания и конструкции фундамента, а также от качественного их устройства во многом зависит нормальная эксплуатация зданий и сооружений.
Проектирование зданий и сооружений заключается в выборе основания, типа, конструкции и основных размеров фундамента и в совместном расчёте оснований и фундаментов как одной из частей сооружения.
Основания, фундаменты и надземная конструкция неразрывно связаны между собой, взаимно влияют друг на друга и должны рассматриваться как единая система. Деформации и устойчивость грунтов основания зависят от особенностей приложения нагрузок, от размеров и конструкции фундамента и всего сооружения.
Необходимая надежность оснований и фундаментов, уменьшение стоимости строительных работ по их устройству зависят от правильной оценки физико-механических свойств грунтов, слагающих основание, учета его совместной работы с фундаментами и другими надземными конструкциями. Уменьшение затрат на устройство оснований и фундаментов, которые могут достигать 20% и более от общей стоимости зданий и сооружений, может дать значительную экономию материальных средств. Однако добиваться снижения этих затрат необходимо без снижения надежности. А это возможно только при рациональном выборе типа оснований и фундаментов, который находится в прямой зависимости от правильного выбора расчетной схемы, которая должна обеспечивать учет основных факторов, влияющих на их совместную работу в реальных условиях строительной площадки.
|
|
|
|
|
|
1-70 02 01-ПГС-19-ПЗ
|
|||
|
|
|
|
|
|
||||
Изм. |
Кол
|
Лист
|
№док |
Подп. |
Дата |
||||
|
|
|
|
Введение |
Стад.
|
Лист |
Листов |
||
|
|
|
|
у |
4 |
2 |
|||
Проверил
|
Демина Г.П. |
|
|
БрГТУ, кафедра ГТК |
|||||
|
|
|
|
||||||
Выполнил
|
|
|
|
При проектировании оснований и фундаментов необходимо решить три задачи:
Правильно оценить и определить физико-механические свойства грунтов строительной площадки и выбрать несущий слой;
Выбрать вид и тип фундамента, а также определить его основные размеры (глубину заложения, размеры и форму подошвы);
Результатом неправильной оценки физико-механических свойств основания обычно являются неравномерные осадки фундаментов здания, что влечет за собой появление дополнительных усилий в конструкциях, а это может нарушить эксплуатационную пригодность здания или даже привести к полному разрушению.
Проектирование оснований и фундаментов выполняется в соответствии с ТКП 45 -5.01-254-2011 (02250) Основания и фундаменты зданий и сооружений. Основные положения. Строительные нормы проектирования”.
Выбор типа оснований или конструктивных решений фундаментов выполняется на основании технико-экономических показателей, получаемых с помощью вариантного проектирования.
Выбор основания производится в зависимости от инженерно-геологических условий площадки строительства, конструктивных особенностей проектируемого здания и сооружения, возможностей местных
строительных организаций. Грунты основания должны обеспечивать надежную работу конструкций зданий и сооружений при минимальных объёмах строительных работ по устройству фундаментов и сроках их выполнения. Деформации и устойчивость грунтов основания зависят от особенностей приложения нагрузки, от размеров и конструкции фундамента и всего сооружения. В свою очередь, основные размеры, конструкция фундамента и конструктивная схема сооружения назначаются в зависимости от геологического строения строительной площадки, сжимаемости слагающих её грунтов, а также от давлений, которые грунты могут воспринять. В качестве основания не рекомендуется использовать илы, торф, рыхлый песчаный и глинистый текучепластичный грунт.
При свайных фундаментах грунты основания должны позволять максимально использовать прочность материалов свай при минимальном их сечении, длине и заглублении подошвы ростверка.
При выборе основания зданий и сооружений необходимо учитывать специальные работы: планировочные работы, водопонижение и т.д. Выполнение этих работ требует дополнительного времени и затрат и может влиять на выбор конструкций.
Принятые конструкции фундаментов должны быть технологичны в строительном производстве.
1. ИСХОДНЫЕ ДАННЫЕ
Данные по геологическим изысканиям представлены в табл.1.1.
Таблица 1.1 Результаты определения физических характеристик грунтов
строительная площадка |
номер слоя |
скважина |
глубина отбора, м |
Гранулометрический состав, % |
плотность частиц ρs, г/см3 |
плотность ρ, г/см3 |
влажность W, % |
граница текучести WL, % |
граница раскатывания WP, % |
коэфф. фильтрации, kf, см/сек |
||||
> 2 |
2 - 0,5 |
0,5 - 0,25 |
0,25 - 0,1 |
< 0,1 |
||||||||||
2 |
1 |
|
|
|
|
|
|
|
|
1.45 |
|
|
|
|
2 |
скв.1 |
2.0 |
1.0 |
2.0 |
3.0 |
16.0 |
78.0 |
2.66 |
1.70 |
16 |
- |
- |
15x10-3 |
|
3 |
скв. 1 |
5.0 |
1.0 |
1,5 |
1,5 |
4.0 |
92.0 |
2.68 |
2.02 |
17 |
19 |
12 |
23x10-7 |
|
4 |
скв. 2 |
7.0 |
10.0 |
15.0 |
15.0 |
40.0 |
20.0 |
2.66 |
2.00 |
25 |
- |
- |
28x10-3 |
|
5 |
скв. 2 |
11.0 |
- |
0,5 |
0,5 |
1,0 |
98.0 |
2.74 |
2.00 |
27 |
41 |
23 |
21x10-9 |
Рисунок 1.1 Скважины №1, №2
|
|
|
|
|
|
1-70 02 01-ПГС-19-ПЗ
|
|||
|
|
|
|
|
|
||||
Изм. |
Кол
|
Лист
|
№док |
Подп. |
Дата |
||||
|
|
|
|
Исходные данные |
Стад.
|
Лист |
Листов |
||
|
|
|
|
у |
6 |
3 |
|||
Проверил
|
Демина Г.П. |
|
|
БрГТУ, кафедра ГТК |
|||||
|
|
|
|
||||||
Выполнил
|
|
|
|
Рисунок 1.1 Проектируемое здание (Промышленное здание)
Схема 1. Промышленное здание. Здание каркасного типа с однопролетным поперечником, величина пролета – 24,0 м. Стропильные фермы опираются на железобетонные стойки каркаса сечением 60х40 см, которые защемлены в фундаменте. К основному корпусу примыкает вспомогательный, запроектированный по конструктивной схеме с неполным каркасом. Наружные стены выполнены из обыкновенного керамического кирпича толщиной 51см.
Район строительства - г.Таллин.

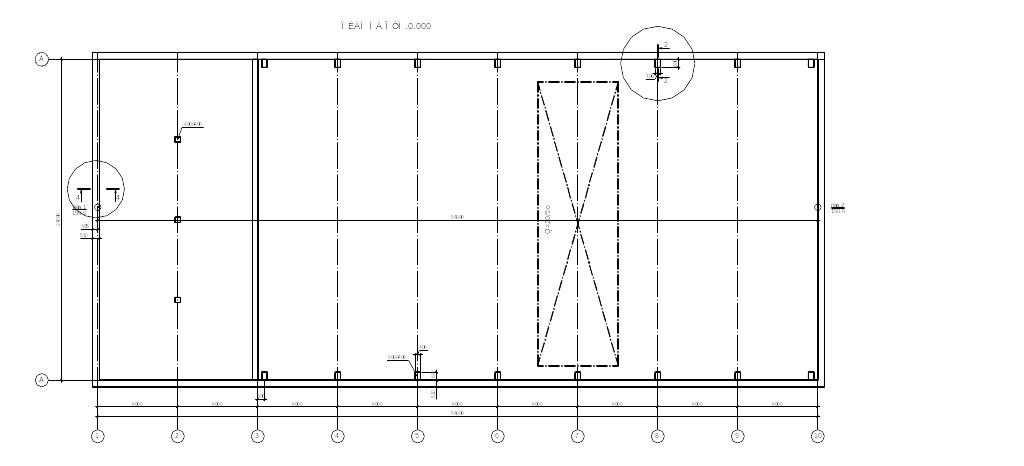

Рисунок 1.2 Схема расположения скважин
Таблица 1.2 Сводная таблица расчётных сечений
№ |
Схема |
Расчётные сечения |
N, кН(кН/п.м) |
M, кН*м |
Q, кН |
2 |
Промышленное здание |
2 - 2 |
1295.2 |
110.4 |
40.8 |
4 - 4 |
280.7 |
- |
- |
