Вариант № 10

Часть 1

Итоговый тест МДК 04.01 Наладчик технологического оборудования

Раздел 1 Основы электроники и схемотехники. (см. Приложение 1)

Часть 2

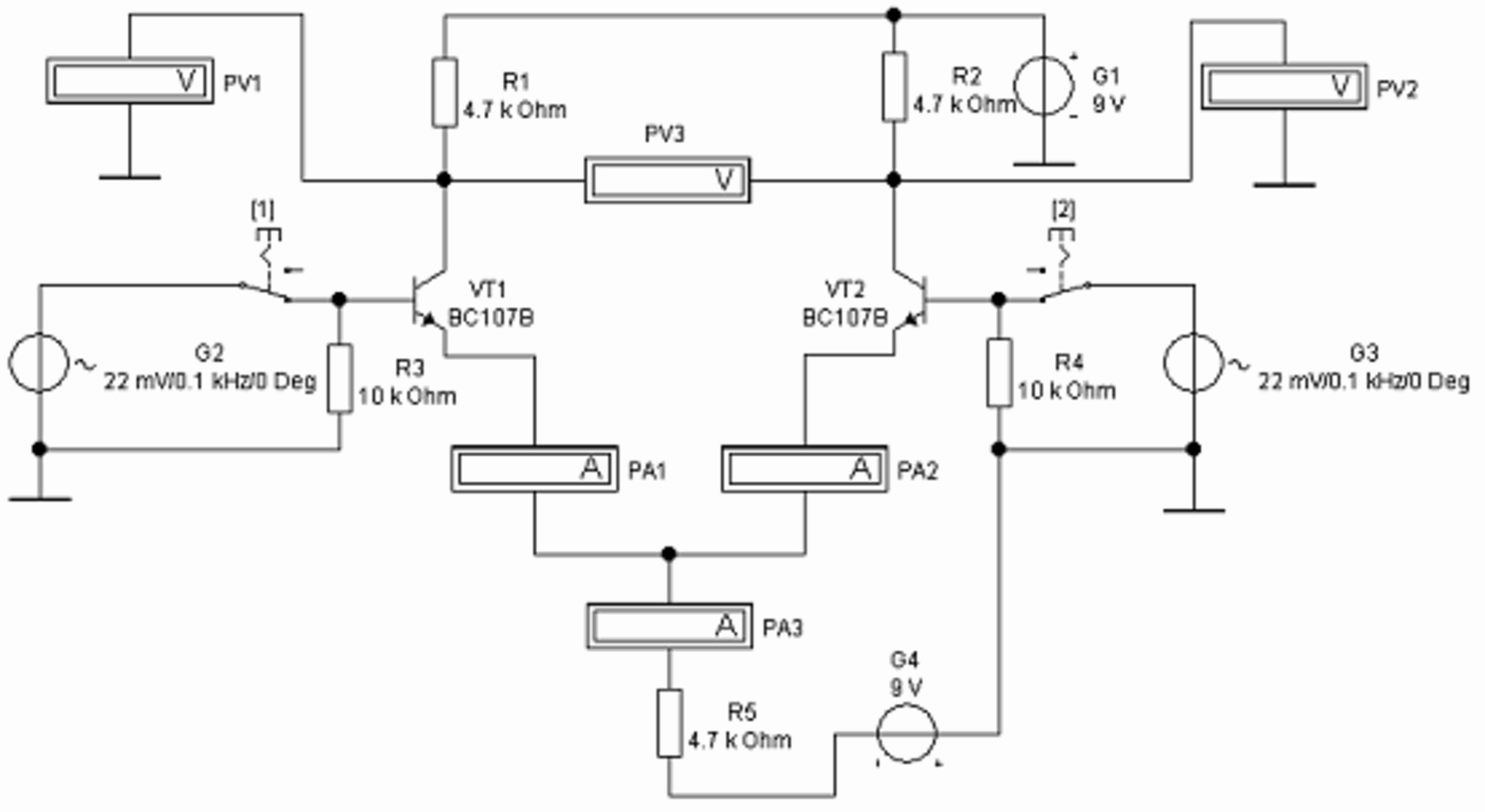

1. Используя программу Electronics WorkBench соберите схему дифференциального усилительного каскада, изображенную на рисунке 1. Рис. 1

2. Установите вольтметры PV1 – PV3 В режим измерения переменного напряжения. 3. Установите параметры источников входных сигналов (G2 и G3) в соответствии со схемой.

4. Изменить амплитуду одного из сигналов 8. Записать выходное напряжение и рассчитать коэффициент усиления по формуле: K_UОЭ = Uвых / Uвх .

Вариант № 11

Часть 1

Итоговый тест МДК 04.01 Наладчик технологического оборудования

Раздел 1 Основы электроники и схемотехники. (см. Приложение 1)

Часть 2

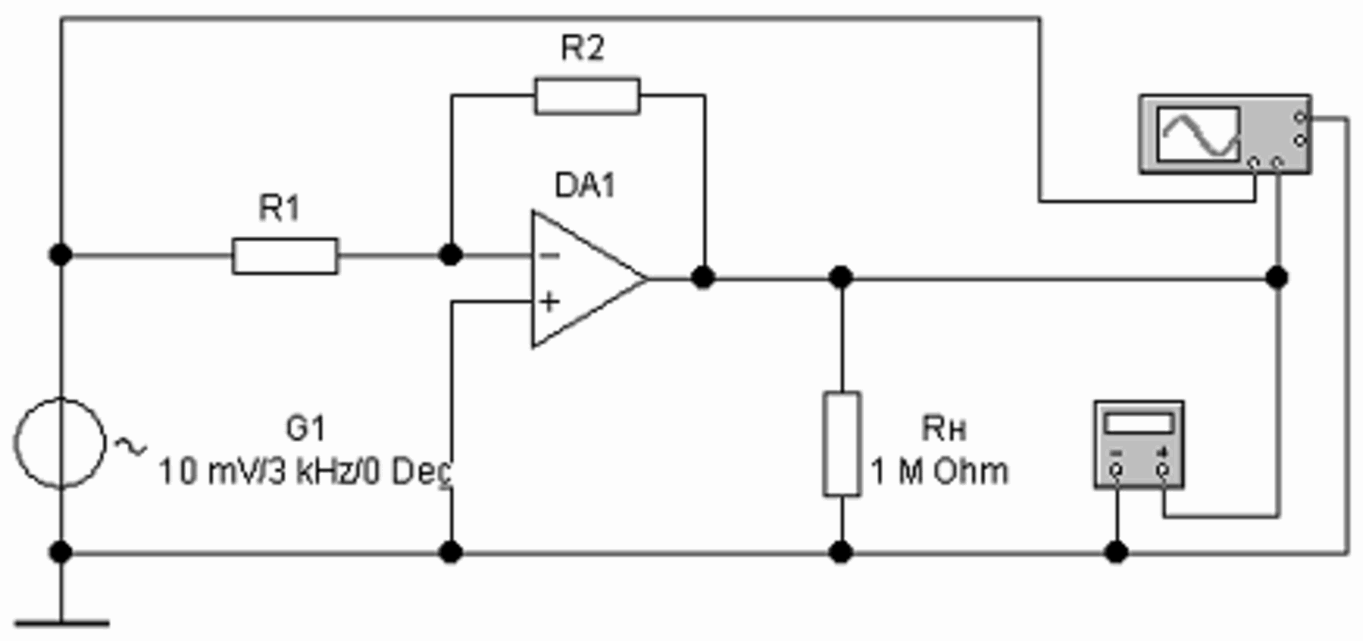

1. Используя программу Electronics WorkBench соберите схему инвертирующего усилителя на ОУ, изображенную на рисунке 1. Рис. 1

2. Установите значение сопротивления резистора R1=1кОм.

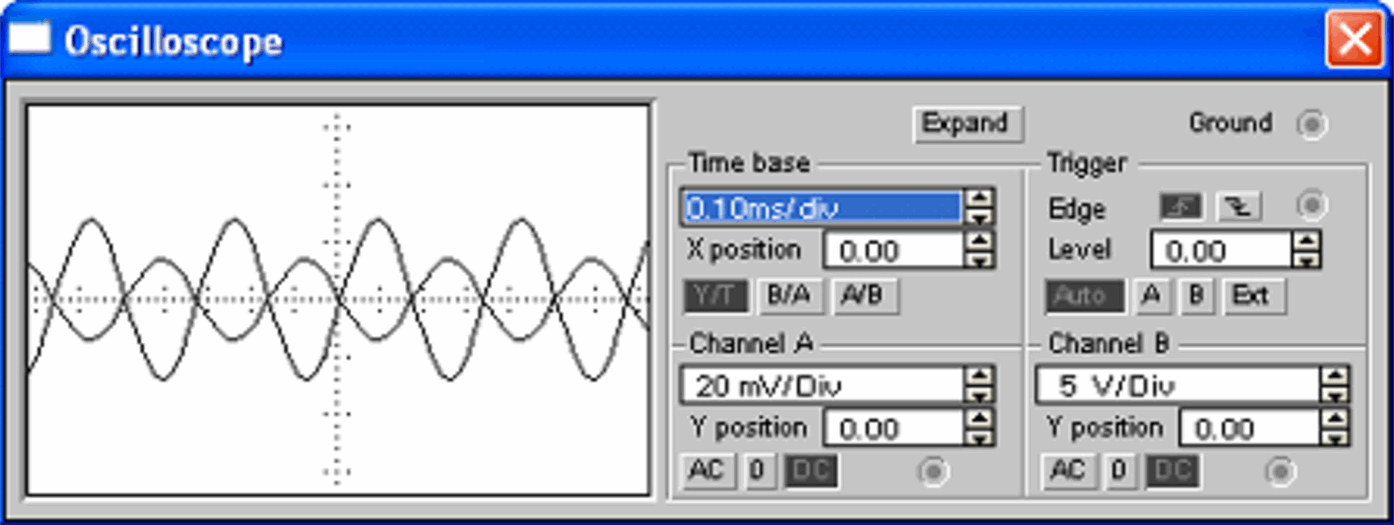

3. Рассчитать значение сопротивления резистора R2 для коэффициента усиления К_U = 300, используя формулу К=1+(R2/R1). 4. Установите значение сопротивления резистора R2. 5. Установить мультиметр на измерение переменного напряжения.  7. Запишите показания мультиметра и рассчитайте коэффициент усиления по формуле K_U = Uвых / Uвх. 8. Разверните и настройте осциллограф, изменяя чувствительность и длительность развертки. На экране должны наблюдать входной и выходной сигналы (Рисунок 2)  Рис. 2 – Осциллограммы входного и выходного сигналов

Вариант № 12

Часть 1

Итоговый тест МДК 04.01 Наладчик технологического оборудования

Раздел 1 Основы электроники и схемотехники. (см. Приложение 1)

Часть 2

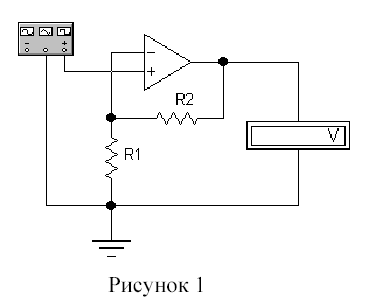

1. Используя программу Electronics WorkBench соберите схему для исследования инвертирующего усилителя напряжения на ОУ в соответствии с рисунком 1.

2. Установите значение операционного усилителя в соответствии с таблицей 1

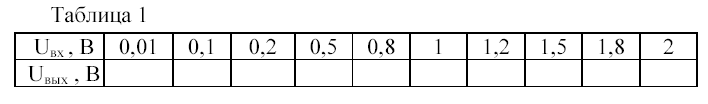

Таблица 1

3. Установите сопротивления резисторов: R1=10кОм, R2=100кОм. Подать на вход инвертирующего усилителя напряжения синусоидальное напряжение U_вх = 0,2 В и частотой f = 1000 Гц.

3. Измерьте напряжение U_вых на выходе усилителя.

4. Исследуйте передаточную характеристику инвертирующего усилителя, т. е. зависимость Uвых = f(Uвх). Для этого необходимо задавать амплитуду входного сигнала и измерять соответственно амплитуду выходного сигнала. Результаты занести в таблицу 1.
