Вариант № 1
Часть 1
Итоговый тест МДК 04.01 Наладчик технологического оборудования
Раздел 1 Основы электроники и схемотехники. (см. Приложение 1)
Часть 2

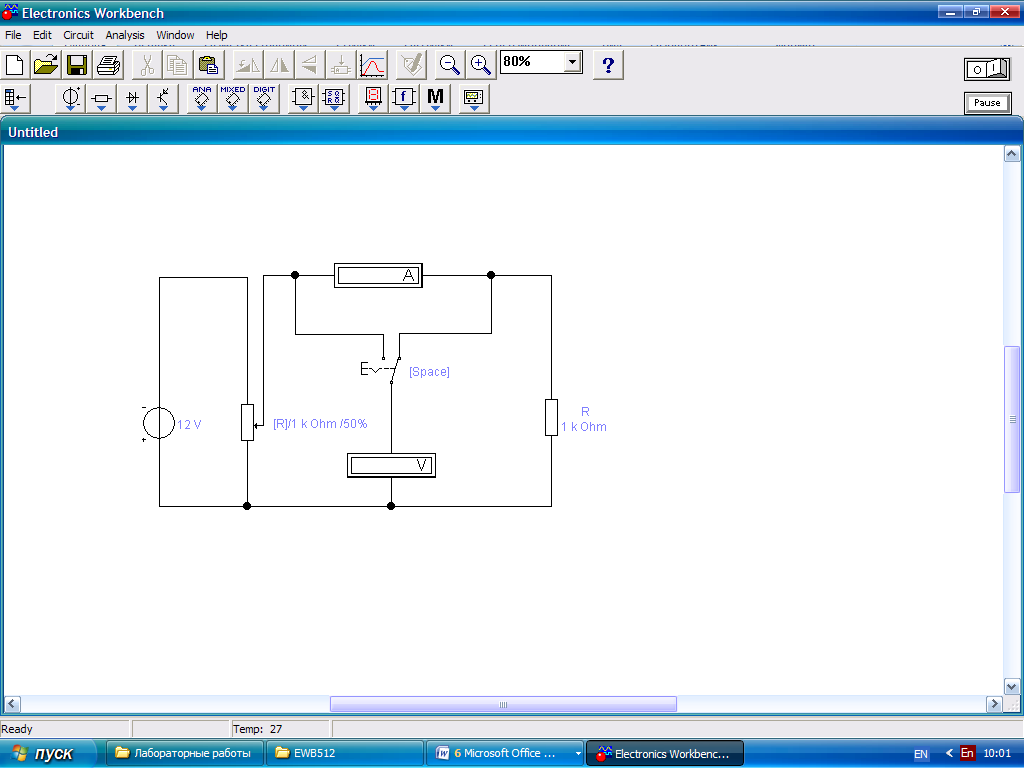

1. Используя программу Electronics WorkBench cоберите электрическую схему, изображенную на рис.1.
Рис.1
2. Изменяя напряжение на источнике, измерьте силу тока Jа и напряжение Uв в цепи для двух положений ключа: 1 и 2.

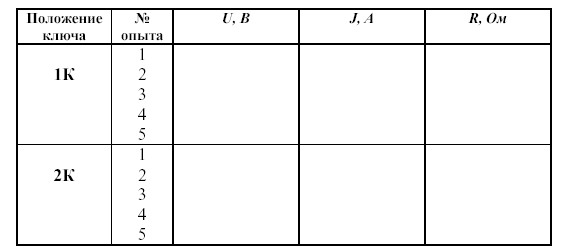

3. Заполните таблицу. Рассчитайте сопротивления резистора по формуле
4. Проведите аналитическую обработку результатов косвенных измерений сопротивления резистора.
5. Проведите графическую обработку результатов измерений сопротивления резистора: постройте график зависимости напряжения U от силы тока I. (построение производится в программе MS Excel)
Вариант № 2
Часть 1
Итоговый тест МДК 04.01 Наладчик технологического оборудования
Раздел 1 Основы электроники и схемотехники. (см. Приложение 1)
Часть 2

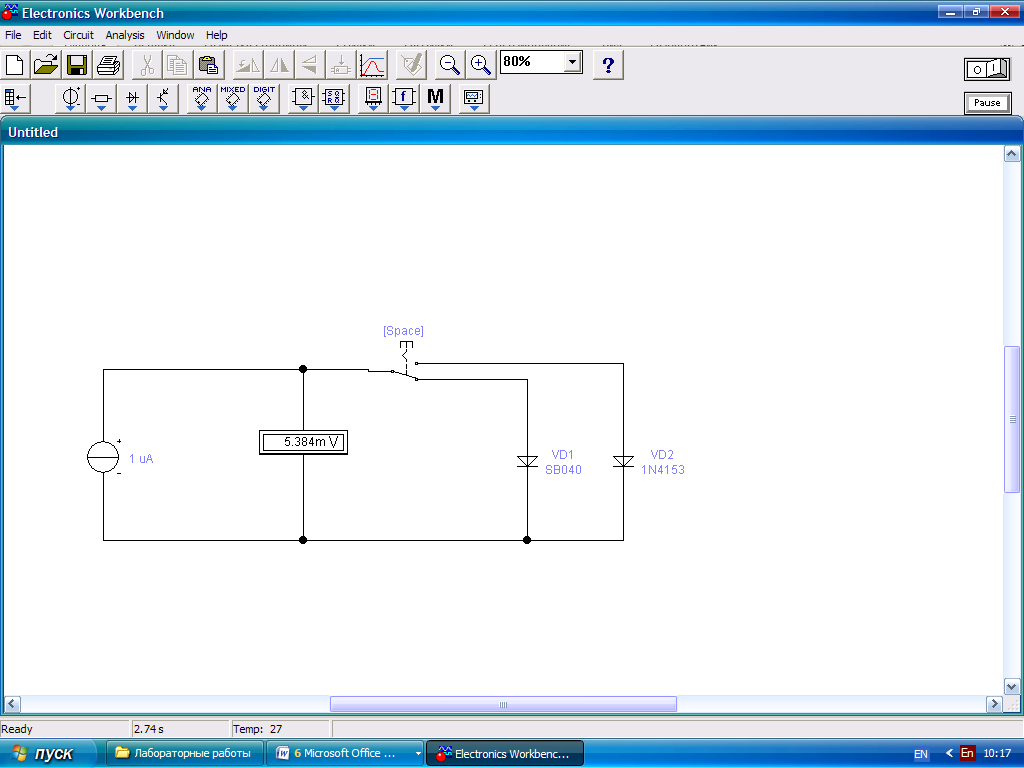

Используя программу Electronics WorkBench cоберите схему, изображенную на рисунке
Рис. 1
На генераторе тока ( открыв его свойства) установите ток 1 мкА (1 µА).
Для первого диода установите модель - SB040 (general2)
Для второго диода установите модель - 1N4153 (national)
Изменяя ток генератора в соответствии с таблицей 1, запишите показания вольтметра для диода VD1.
Подключите диод VD2 к генератору тока, нажав клавишу [Пробел]. Изменяя ток генератора в соответствии с таблицей 1, запишите показания вольтметра для диода VD2.
Таблица
1 – Данные для построения прямой ветви
ВАХ диода VD1
и VD2
7.
Проведите
графическую обработку результатов
измерений напряжения: постройте график
зависимости напряжения U
от силы тока I.
(построение производится в программе
MS
Excel)
Вариант № 3
Часть 1
Итоговый тест МДК 04.01 Наладчик технологического оборудования
Раздел 1 Основы электроники и схемотехники. (см. Приложение 1)
Часть 2
1.

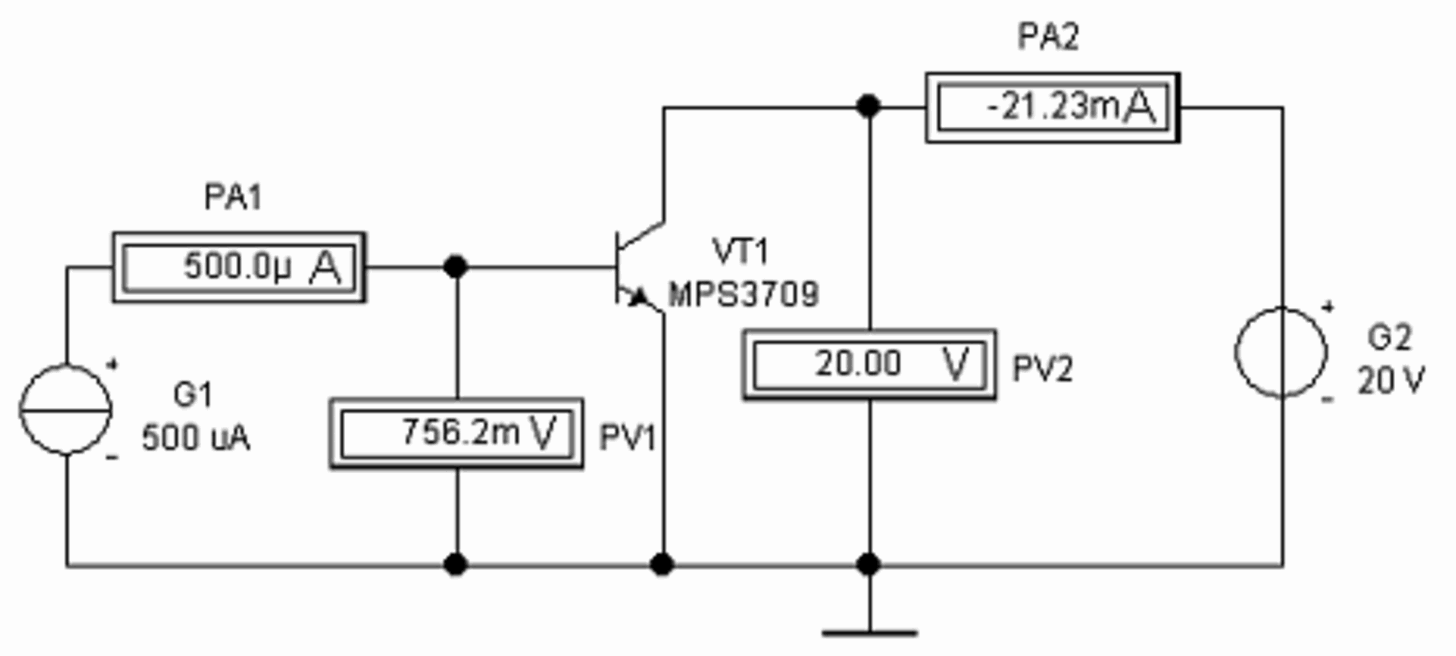

Используя
программу Electronics
WorkBench
соберите
схему исследования транзистора,
изображенную на рисунке 1. Для исследования
используется транзистор MPS3709 (nationl1),
отечественный аналог – КТ3102A.
Рис.
1
2.
Постройте таблицу для записи результатов
измерений (Таблица 1)

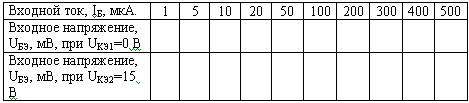

Таблица 1 –
Данные для построения входных характеристик
транзистора
3.
Установите на генераторе напряжения
G2 напряжение UКЭ1=0
В
4. Изменяя значение тока генератора
G1 от 1 до 500 мкА, запишите соответствующие
значения напряжения UБЭ
(вольтметр
PV1) в таблицу.
5. Повторите измерения
при выходном напряжении UКЭ2=15
В.
6. Проведите графическую обработку результатов измерений напряжения: постройте график зависимости напряжения U от силы тока I. (построение производится в программе MS Excel)
Вариант № 4
Часть 1
Итоговый тест МДК 04.01 Наладчик технологического оборудования
Раздел 1 Основы электроники и схемотехники. (см. Приложение 1)
Часть 2
1. Используя программу Electronics WorkBench соберите схему исследования транзистора, изображенную на рисунке 1. Для исследования используется транзистор MPS3709 (nationl1), отечественный аналог – КТ3102A. Рис. 1
2.
Постройте таблицу для записи результатов
измерений (Таблица 1)

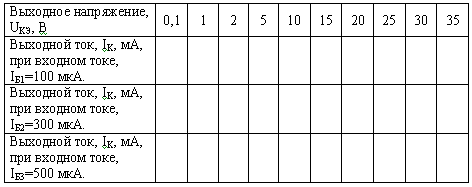

Таблица 1 –
Данные для построения выходных
характеристик транзистора
3.
Установить на генераторе тока G1 ток
IБ1=100
мкА
4. Изменяя значение напряжения
генератора G1 от 0,1 до 35 В, записать
соответствующие значения тока IК
(амперметр PА2) в таблицу.
5. Повторить
измерения при входных токах IБ2=300
мкА и IБ3=500
мкА.
6.
Проведите
графическую обработку результатов
измерений напряжения: постройте график
зависимости напряжения U
от силы тока I
(построение производится в программе
MS
Excel)
