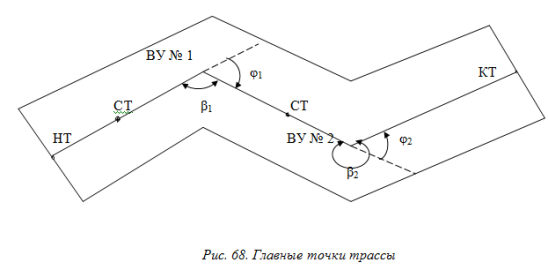

7. Разбивка главных точек кривой, вынос пикетов на кривую.
После вычисления углов поворота трассы выбирают из «Таблиц для разбивки круговых кривых» или вычисляют по формулам элементы кривых: тангенс (касательная к кривой, Т), биссектрису (Б), длину кривой (К), домер (Д)
R
– радиус кривой; Т = R·tg(φ/2); К =
;
Б=
;
Д = 2Т – К.
β =
;
НК – ПК2 = НК – ПК2', где ρ=206265"≈57,3º.
Вычисляют пикетажное значение, то есть расстояние от предыдущего пикета, главных точек кривых по формулам:
ВУ Контроль: ВУ
-Т +Т
НК
……
+К -Д
КК
КК
По пикетажным значениям находят на местности главные точки кривых и закрепляют их деревянными колышками.
Пикеты разбивают по прямым участкам трассы при помощи ленты или рулетки через каждые 100 метров по направлению, заданному визирным лучом теодолита. Если пикет попал на тангенс, по новому направлению откладывают домер первой кривой и, считая пикетаж полученной точки равным пикетажу вершины угла, дальнейшую разбивку трассы продолжают от нее. Кроме того, этот пикет нужно вынести на кривую С этой целью вычисляют центральный угол β и прямоугольные координаты выносимого пикета. Так, для пикета 2 на рисунке 69 хПК2 = R∙sinβ; уПК2 = R – R∙cosβ = 2R∙sin2β/2.
Пикеты закрепляют деревянными колышками, которые забивают вровень с землей, окапывают канавкой в радиусе одного метра и забивают сторожок (деревянный колышек длиной 60см), на котором подписывают номер пикета.
На трассе закрепляют плюсовые точки – точки пересечения с характерными элементами ситуации и рельефа, определяют их пикетаж от предыдущего пикета. На косогорах или в местах неравномерного уклона трассы разбивают поперечники: закрепляют на трассе осевую точку поперечника, строят при помощи теодолита прямой угол к трассе вправо и влево от нее, то есть левое и правое плечи поперечника, на которых закрепляют плюсовые точки в местах изменения рельефа. Пикетаж этих точек определяют от осевой точки поперечника.
8. Разбивка горизонтальной круговой способом продолженных хорд.

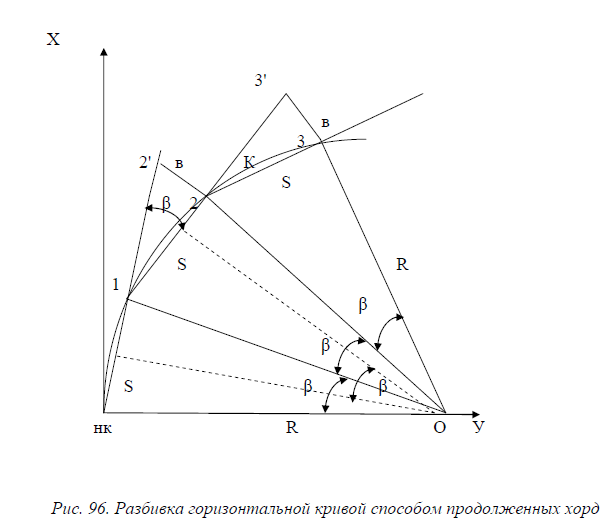

Способ продолжения хорд заключается в следующем (рис. 96):
1. По значению S и R вычисляют х1=Rsinβ; у1=2Rsin2 β/2
и промежуточное перемещение в=S2/R (из подобия равнобедренных треугольников Δ (1-2' – 2) ∞ Δ (1-2 – К) с равными вершинными углами β – в:S=S:R).
2. Точку 1 закрепляют колышком, отложив при помощи рулетки х1 от на-
чала кривой по направлению на вершину угла (по оси Х) и у1 перпендикулярно
этому направлению.
3. По точкам 0 – 1 натягивают ленту или рулетку и на продолжении 01 от-
кладывают S, закрепляют точку 2'.
4. Точку 2 на кривой получают способом линейных засечек: пересечением
отрезка S, который откладывают рулеткой из точки 1 и отрезка в, откладываемого из точки 2'. Полученную точку закрепляют деревянным колышком.
5. Таким же образом разбивают точки 3, 4, до середины кривой. Вторую
половину кривой разбивают таким же образом от точки конца кривой.
Достоинство способа в том, что он применим на любой местности (косогоры, впадины и т.д.). Недостаток – с возрастанием длины кривой точность разбивки падает, так как положение последующей точки определяется относительно предыдущей. Происходит накопление ошибок.
