32. Перенесение в натуру точек с заданными отметками.
Порядок выполнения задачи следующий:
1. Устанавливают рейку на репер с известной высотой НRp, берут отсчет по
черной стороне рейки а.
2. Вычисляют горизонт инструмента ГИ= НRp+а и проектный отсчет
в=ГИ-Нпр.
3. По команде наблюдателя рейку перемещают по вертикали до тех пор,
пока он не увидит проектный отсчет в по рейке.
4. Закрепляют пятку рейки горизонтальным штрихом или вбивают гвоздь.

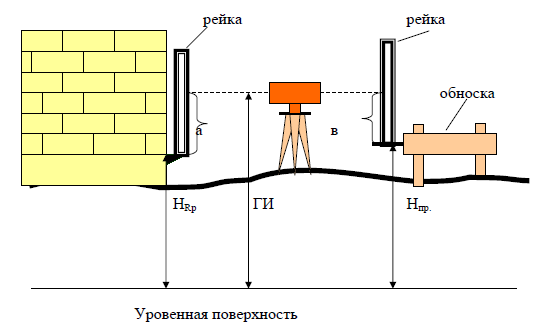

Рис. 100. Вынос на местность точки с проектной отметкой
33. Построение линии заданного уклона способом горизонтального луча визирования.
В случае с горизонтальным лучом визирования производят отсчет а0 по рейке, установленной в начальной точке прямой, вынесенной в натуру описанным выше способом. По величине проектного (заданного) уклона iпр., расстояниям d1 и d2…от промежуточных точек до начальной и по начальному отсчету вычисляют отсчеты, которые должны быть установлены на рейке:
а1=а0+id1
а2=а0+id2 ………...
Закрепив промежуточные точки высокими колышками, забивают их до тех пор, пока в зрительную трубу нивелира не увидим отсчеты а1, а2…по рейке на соответствующих точках. Линия, проходящая по верху колышков, будет иметь заданный уклон.
3
4. Построение
линии заданного уклона наклонным лучом
визирования.
Нивелир устанавливают посередине между
точками А и В таким образом, чтобы
направление его двух подъемных винтов
было параллельно линии АВ. Приводят
визирную ось зрительной трубы в строго
горизонтальное положение, а затем
подъемными винтами, направленными
вдоль линии АВ, наклоняют трубу до тех
пор, пока отсчеты по рейкам в точках А
и В станут равными. В этом положении
визирный луч параллелен проектной
линии, имеющей заданный уклон. После
этого забивают промежуточные колышки,
отсчеты на которых должны быть равны
отсчетам в точках А и В.
35. Построение в натуре плоскости заданного уклона (горизонтальной и наклонной).
Для построения горизонтальной плоскости выносят на местность одну точку с проектной отметкой, равной отметке плоскости. Затем устанавливают нивелир в середине участка (два подъемных винта по направлению одной диагонали участка, один- по другой) и горизонтальным лучом визируют на рейку, устанавливаемую
поочередно в каждую вершину квадратов, и добиваются, чтобы отсчеты по ней были равны отсчету на исходной вынесенной точке. Если в камеральных условиях были вычислены рабочие отметки вершин квадратов, то построение проектной плоскости сводится к записи на каждом колышке соответствующей рабочей отметки.
Плоскость заданного уклона можно построить путем разбивки в натуре нескольких параллельных линий (профилей) с уклоном, равным заданному уклону плоскости. способом. Начальные точки профилей должны быть заданы на генеральном плане.
Задать в натуре
наклонную плоскость можно и с помощью
наклонного луча визирования. В этом
случае по проекту вертикальной планировки
определяют направление линии АВ с
нулевым уклоном и переносят это
направление на местность. Затем из
любой точки С на прямой АВ восстанавливают
перпендикуляр СД и устанавливают точку
Д на такой отметке, чтобы уклон линии
СД был равен проектному. В точке С
устанавливают нивелир и вращением
подъемного винта наклоняют зрительную
трубу до тех пор, пока отсчет по
установленной в точке Д рейке не станет
равным высоте инструмента. В этом
положении визирный луч будет параллелен
линии СД и иметь проектный уклон. Отсчеты
по рейке, установленной на забитые под
проектную отметку колышки, во всех
точках запроектированной наклонной
плоскости будут одинаковыми и равными
высоте инструмента. Количество вынесенных
в натуру проектных точек может быть
произвольным.
работы, связанные с получением на местности точек, углов и линий в горизонтальной плоскости, называют работами по переносу в натуру проекта горизонтальной планировки.Работы, связанные с заданием на местности проектных точек, линий и плоскостей по высоте, называют выносом в натуру проекта вертикальной планировки. Необходимые данные получают с генерального плана и с проекта вертикальной планировки.
