4. Котушка індуктивності в колі змінного струму
П
рипустимо,
що змінну напругу з амплітудою Uт
прикладено
до затискачів
котушки індуктивністю L
з
таким малим активним опором R,
що

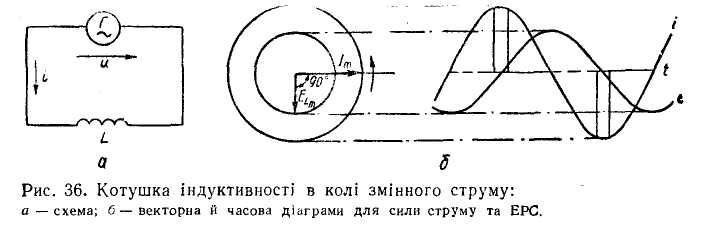

ним можна знехтувати (рис. 36, а).
Якщо
замість змінної напруги
прикласти до цієї котушки постійну напругу, то, зважаючи на зовсім незначний активний опір, сила струму в колі досягне дуже великого значення. У разі змінної напруги сила струму в котушці буде меншою. Це пояснюється тим, що в цьому випадку (за змінної напруги) в котушці виникає змінна ЕРС самоіндукції, яка геометрично додасться до прикладеної напруги і в результаті впливає на силу струму. Як відомо, ЕРС самоіндукції виражається формулою
eL = — L(Δі/Δt).
Струм у колі з індуктивністю L, протікає під дією напруги енергетичного джерела и та ЕРС самоіндукції eL, що виникає в колі внаслідок зміни сили струму, тобто і = (и + eL)/R, звідки и = (—eL) + iR. Через те що у нашому випадку R = 0, то и = — eL = L Δі/Δt, де Δі/Δt — швидкість зміни сили струму в часі.
У момент t сила струму в колі і = Іm sin ωt , а через певний відрізок часу Δt сила струму буде і + Δі = lm sin ω(t + Δt ). Отже, за цей відрізок часу сила струму зміниться на Δі = Іт [sin ω(t + Δt ) — sin ω]. Синус суми sin (ωt + ω Δt = sin ωt cos ωΔt + cos ωt sin ωΔt, причому косинус дуже малого кута ω Δt дорівнює одиниці (cos ω Δt = 1), а синус цього кута дорівнює відповідній дузі (sin ω Δt = ω Δt). На основі цього маємо: ω Δі = Іт (sin ωt + ωΔtcos ωt — sin ωt) =Іm ωΔt cos ωt; швидкість зміни сили синусоїдного струму Δі/Δt = /mω cos ωt; прямо пропорційні цій швидкості ЕРС самоіндукції та напруга джерела енергії и = -eL = Im ω L cos ωt = Іm ω L sin(ωt + 90°).
Векторна діаграма показує, що між силою струму та ЕРС самоіндукції існує різниця фаз (зсув фази). Сила струму випереджає ЕРС самоіндукції на кут φ = 90° (рис. 36, б).
А
мплітуда
ЕРС самоіндукції ELm,
прямо
пропорційна швидкості зміни
сили струму в часі, залежно від кутової
частоти ω
та амплітуди сили
змінного струму 1т
виражається
формулою ELm
=
ωLІm.
З цієї
формули видно, що за незмінної індуктивності
L
ЕРС
самоіндукції
збільшується зі збільшенням кутової
частоти
ω,
тобто зі збільшенням частоти змінного
струму ƒ. Діюче значення ЕРС самоіндукції
ЕL=
= ωLІm
/√2 = ωLІ,
де І
— діюче значення сили струму.

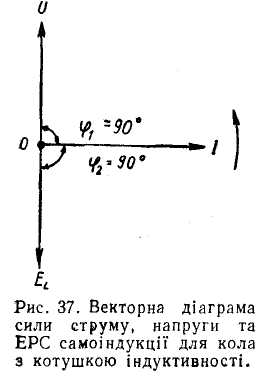

Оскільки ЕРС самоіндукції відстає за фазою від сили струму на кут 90° і напруга, прикладена до затискачів котушки, долає дію ЕРС, тобто спрямована до ЕРС протилежно, то ця напруга випереджає силу струму за фазою на кут 90°, що зображено на векторній діаграмі (рис. 37). Векторна діаграма показує, що в колі з котушкою індуктивності без активного опору напруга, прикладена до цього кола, випереджає силу струму за фазою на кут φ1 = 90°, причому сила струму також випереджає ЕРС самоіндукції за фазою на кут φ2 = 90°.
Діюче значення напруги, прикладеної до кола з котушкою індуктивності, U = ωLІ, звідки І = U/(ωL).
Ця формула виражає собою закон Ома для кола змінного струму з котушкою індуктивності. Добуток ωL називається індуктивним опором, який позначається літерою Xl = ωL і вимірюється в омах. Як видно з цього виразу, індуктивний опір зростає зі збільшенням частоти струму.
