Определение объемов для топки и следующих за ней поверхностей нагрева по средним значениям коэффициентов избытка воздуха.

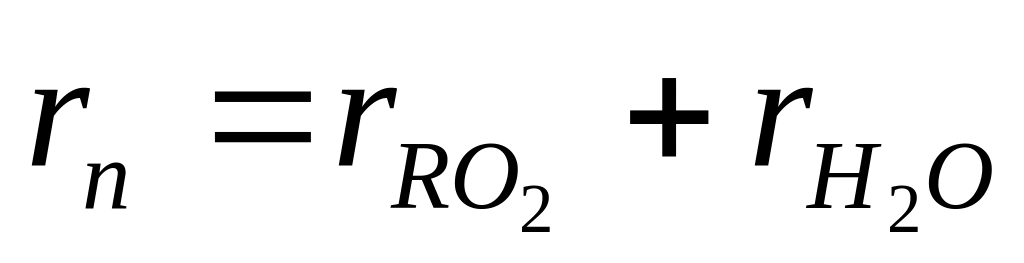

Объемы подсчитываются раздельно для топки и следующих за ней поверхностей нагрева по средним значениям коэффициентов избытка воздуха. Результаты этих расчетов представляются в виде таблице 4. В таблицу 4. заносятся объемные доли трехатомных газов rRO2 и водяных паров rH2O , суммарная объемная доля трехатомных газов и водяных паров rn = rRO2 + rH2O , а также масса дымовых газов Gг и концентрация золы в дымовых газах µзл.
Определение энтальпии дымовых газов

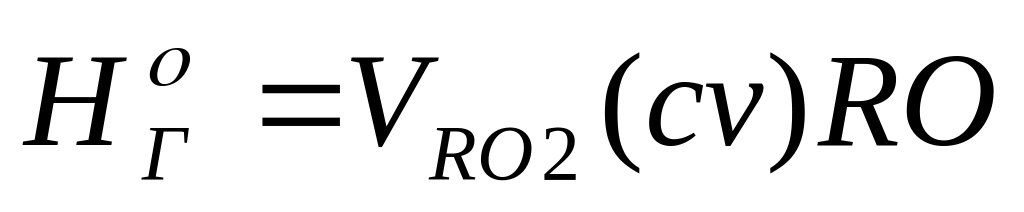

Энтальпии дымовых газов на 1 кг (1 м3) топлива подсчитываются по формуле
,
кДж/кг,
где
- энтальпия газов при коэффициенте
избытка воздуха =1
и температуре газов ,
0С; кДж/кг (кДж/м3);
-
энтальпия теоретически необходимого
воздуха при нормальных условиях, кДж/кг
(кДж/м3).
Рассчитанные значения и для твердых, жидких и газообразных топлив для темрератур
100 Cº,300 Cº, 500 Cº, 700 Cº, 900 Cº, 1100 Cº,1300 Cº, 1500 Cº, 1700 Cº,1900 Cº приведены в таблице 6.
Значения энтальпий продуктов сгорания для температур 200 Cº,400 Cº,600 Cº,800 Cº,1000 Cº, 1200 Cº, 1400 Cº,1600 Cº, 1800 Cº, 2000 Cº , 2100 Cº сводят в таблицу 7.

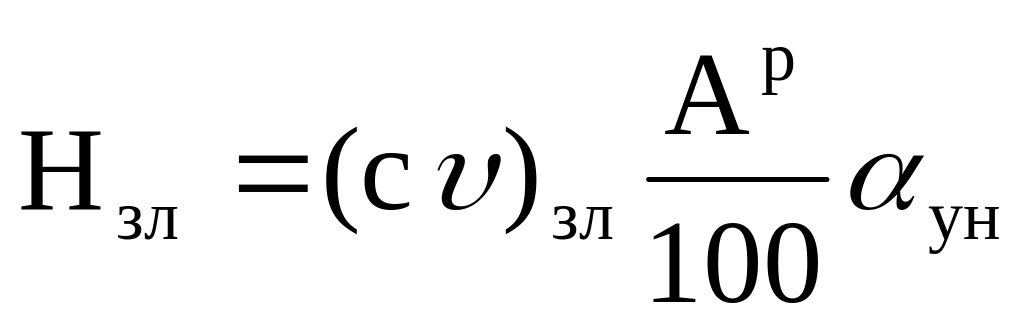

К энтальпии дымовых газов следует добавлять энтальпию золы, подсчитываемую по формуле
,
кДж/кг,
где
– энтальпия 1кг золы,
При приведенной величине
уноса золы из топки
6
значением энтальпии золы можно пренебречь.
Значения энтальпий продуктов сгорания сводят в таблицу 6
При составлении Н- таблицы рекомендуется для каждого значения коэффициента избытка воздуха определять величину Н в пределах, немного превышающих реально возможные температуры в газоходах. Около величины Н целесообразно помещать величину Н - разность двух соседних по вертикали значений Н при одном значении а.
Энтальпии воздуха, продуктов сгорания и золы при температуре дымовых газов рассчитываются по следующим формулам:
; кДж/кг, (1)
2
+
+
;
кДж/кг , (2)
где
- температура воздуха;
- соответственно теплоемкости воздуха,
двуокиси углерода, азота, водяных паров
и золы, определяются по таблице
5. в зависимости от
температуры.
Удельные энтальпии воздуха и газов ( кДж\кг ) и золы уноса ( кДж/кг ) при различных температурах .
Таблица 5
Расчетная температура
˚C |
Удельные энтальпии |
|||
углекислый газ: (CRO2
|
азот:
(C)N2 |
водяные пары:
(C)Н2О |
воздух: (C)в |
|
100 |
171,7 |
130,1 |
150,5 |
132,7 |
200 |
360 |
261 |
304 |
267 |
300 |
563 |
394 |
463 |
403 |
400 |
776 |
529 |
626 |
542 |
500 |
999 |
667 |
795 |
685 |
600 |
1231 |
808 |
969 |
830 |
700 |
1469 |
952 |
1149 |
979 |
800 |
1712 |
1098 |
1334 |
1129 |
900 |
1961 |
1247 |
1526 |
1283 |
1000 |
2213 |
1398 |
1723 |
1438 |
1100 |
2458 |
1551 |
1925 |
1595 |
1200 |
2717 |
1705 |
2132 |
1754 |
1300 |
2977 |
1853 |
2344 |
1914 |
1400 |
3239 |
2009 |
2559 |
2076 |
1500 |
3503 |
2166 |
2779 |
2239 |
1600 |
3769 |
2324 |
3002 |
2403 |
1700 |
4036 |
2484 |
3229 |
2567 |
1800 |
4305 |
2644 |
3458 |
2732 |
1900 |
4574 |
2804 |
3690 |
2899 |
2000 |
4844 |
2965 |
3926 |
3066 |
2100 |
5115 |
3127 |
4163 |
3234 |
2200 |
5386 |
3289 |
4402 |
3402 |
2300 |
5658 |
3452 |
4643 |
3571 |
2400 |
5930 |
3615 |
4888 |
3740 |
2500 |
6203 |
3778 |
5132 |
3910 |
Средние объемные характеристики продуктов сгорания.
Таблица 4
Величина й розрахункова формула |
Одиниця виміру |
|
|||
Топка |
ПП |
ВЕ |
ВП |
||
Коефіцієнт надлишку повітря за поверхнею нагріву |
- |
|
|
|
|
Середній коефіцієнт надлишку
повітря у поверхні нагріву
|
- |
|
|
|
|

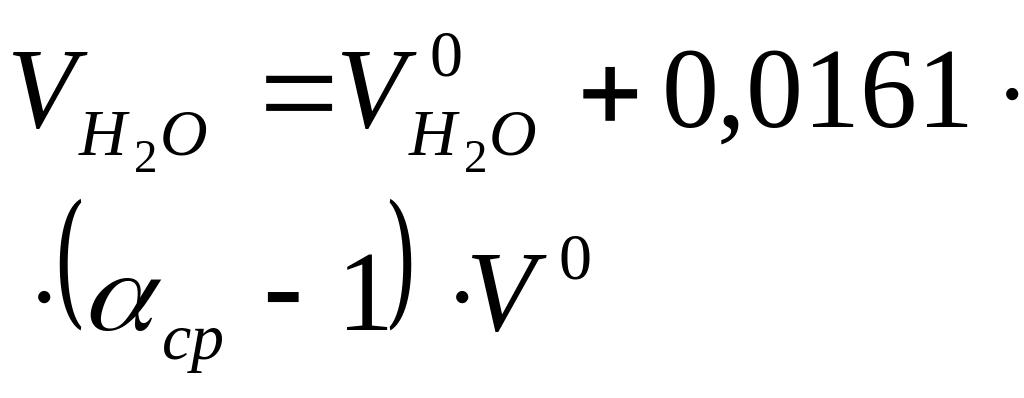

Дійсний об’єм водяної пари
|
м3/кг |
|
|
|
|
Об’єм продуктів згорання
|
м3/кг |
|
|
|
|
Об’ємна частка водяної
пари
|
- |
|
|
|
|
Об’ємна частка трьохатомних
газів
|
- |
|
|
|
|
Сумарна частка водяної пари
і трьохатомних газів
|
- |
|
|
|
|
Маса димових газів
|
кг/кг |
|
|
|
|

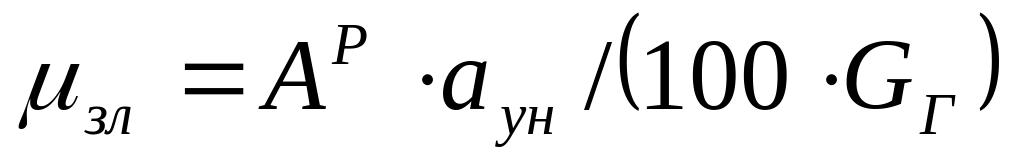

Концентрація золи
аун = 0,95 |
кгз/кгг |
|
|
|
|
,де
При сжигании твердых топлив в топках с твердым шлкоудалением αун= 0,95
