1.Водяные экономайзеры.

Служат для:

1) Нагрева воды до температуры = .

2) Для снижения .

Тепловосприятие .

Удельное тепловосприятие:

с ростом Р_н → ↑t_п.воды.

Эконмайзеры:

1) некипящий ,

2) кипящий , .

Чугунный ребристый экономайзер.

Достоинство: стойкость к кислородной и газовой коррозии.

Недостатки:

• Громоздкость (↓k_эко < 15).

• Забивание эко частицами золы.

Применяют в котлах малой мощности.

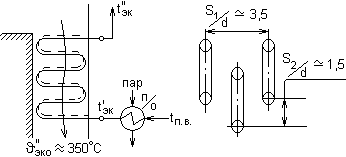

Стальные гладко трубные экономайзеры.

d_нар = 28÷32 мм.

Сm20.

δ_ст ≈ 3 мм.

Тепловосприятие экономайзера: .

Шахматная компоновка экономайзера обусловлена увеличением коэффициента теплопередачи по сравнению с коридорной.

В котлах большой мощности экономайзер выполняют двухпоточным:

0 ,5 D_п.в. → ↓∆Р_эк в 4 раза ~

Скорость воды:

а) кипящий. W_в > 1 м/с (для предотвращения расслоения пароводяной смеси, что ведёт к пережогу труб).

б) некипящий.

W _в > 0,5 м/с (для смыва пузырьков газа потоком).

Скорость газов:

W_р желательно повышать по следующим причинам:

• ↑W_г → ↓ε → ↑k_эко → ↑Q_эко → ↓H_эко.

• ↑W_г → ↑α_k → ↑ → ↑k_эко → ↑Q_эко → ↓H_эко.

Однако с повышением скорости газов растёт ∆Р_г ~ и возникает абразивный износ труб золовыми частицами.

Износ по периметру трубы неравномерен и подчиняется примерно следующей зависимости:

δ_max = f(A^p, a_ун, а_зол, ).

= 9 – 14 м/с

многозольные малозольные.

Для защиты труб от износа их покрывают накладками:

После экономайзера вода направляется в барабан котла.

Применяют в котлах средней и большой мощности.

Последовательностью выполнения практической работы№11

1.Находим тепловосприятия ВЭ.

= ,кДж/кг

Δα_вэ -присос воздуха в газоходе, =0,08–(значение берем из практической работы №4 таблицы3).

=

Вывод:

Вопросы к защите практической работы №11

1. Вкажіть призначення і наведіть схему конструктивного виконання водяних економайзерів.

2. З яких причин відбувається ерозія труб водяного економайзера? Вкажіть заходи по їх захисту.

Методические указания к выполнению практической работы №12

ПРАКТИЧЕСКАЯ РАБОТА №12

Тема занятия: Определение конструкций углеразмольных топок.

Цель занятия:

- Изучение конструкций углеразмольных топок.

Задание:Определить факторы, влияющие на размол,применение ,достоинство и недостатки.Дать краткую техническую характеристикувыбранного типа горелки.

Краткие теоретические сведения с последовательностью

выполнения практической работы

1 .Углеразмольные мельницы.

Тихоходные Среднеходные Быстроходные

(ШБМ) (МШС) (МВ, ММ)

Шаровая барабанная мельница (ШБМ)

1 – барабан;

2 – шестеренка;

3 – редуктор;

4 – электродвигатель;

5 – броневые плиты.

Факторы, влияющие на размол:

1. частота вращения барабана. С ростом частоты возрастает производительность мельницы, но при n > n_кр = , все шары прижмутся к внутренней поверхности барабана и В_м = 0, поэтому n_раб = 0,75^.n_кр;

2. доля шаровой загрузки:

3. диаметр шаров. При уменьшении диаметра шаров, снижается В_м. Износ шаров составляет ≈

4. скорость вентиляции W_б =

5. удельные энергозатраты на помол

Достоинства:

• пыль тонкого помола.

Недостатки:

• громоздкость;

• грохот;

• высокие энергозатраты Э_м = 30

Применяют при размоле антрацита и углей класса Т.
