Подбор клапана воздушного утеплённого для приточной системы п-1.
Принимаем к установке клапан утепленный воздушный по таблице 4.2. [14].
КВУ 1600*1000Б, его размеры:
L=1000мм,
L1=1160 мм, Н=1483 мм, Н1=1583 мм,
.
Уточняем скорость:
Подбор клапана воздушного утеплённого для рецеркуляционной системы.
Принимаем к установке клапан утепленный воздушный:
.
КВУ 1600*1000, его размеры:
L=1000мм, L1=1160мм, H=1483мм, H1=1583мм,
Уточняем скорость:
Подбор фильтров для приточной системы п-1.
Для систем приточной вентиляции в общественных зданиях достаточно применение воздушных фильтров третьего класса.
Подбор фильтров осуществляется в следующем порядке:
Принимаем, что кинотеатр находится в жилой зоне промышленного города – воздух слабозагрязнен.
– среднесуточная коцентрация пыли в
воздухе,
,-
по таблице 4.3 [].
Принимаем фильтр ФяУБ
-
номинальная воздушная нагрузка
;
начальная
запыленность воздуха,
;
конечная
запыленность воздуха,
;
Площадь фильтрующей поверхности определяется по формуле:
L – расход фильтруемого
воздуха,
q – рекомендуемая воздушная
нагрузка на 1
фильтрующей
поверхности
,
Технические данные принятого к установке фильтра по []:
ФяУБ
Фильтрующий материал ФСВУ.
площадь
рабочего сечения одной ячейки,
;
глубина
фильтра,
;
масса,
;
эффективность очистки 80 %.
Количество ячеек фильтра определяется по формуле:
-
площадь рабочего сечения ячейки,
=0.22
Конструктивно принимаем 20 ячеек.

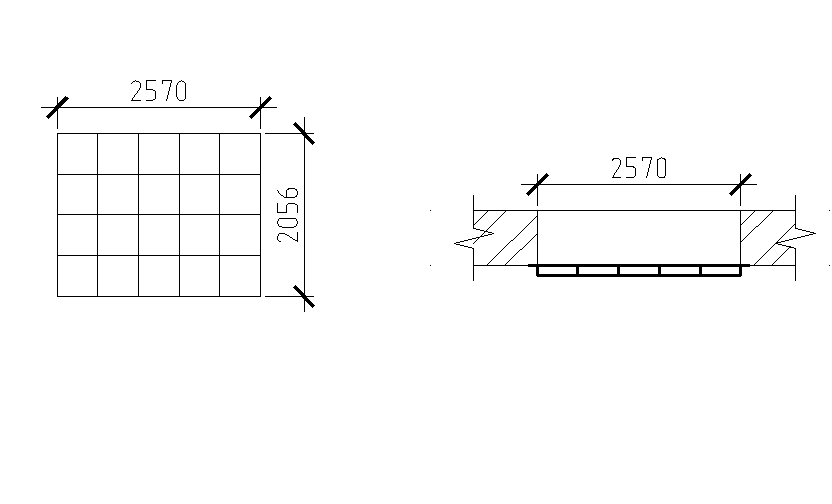

Общая площадь фильтра будет равна:
Фактическая воздушная нагрузка на 1 фильтрующей поверхности равна:
8.Определяем начальное сопротивление фильтра, принимаем по[ 7.рис.4.3.] в зависимости от фильтра:
9.Превышение сопротивления запылённого материала по сравнению с начальным равно:
10.Определяем эффективность
фильтра Е,% и массу уловленной пыли на
1
фильтра
,
г/
,
принимаем по [7.рис.4.4 ]
Рассчитываем пылеёмкость фильтра по формуле:
Е=100-15=85% =6*100=600 г/ ,
9.Определяем количество пыли, оседающей в фильтрах за сутки:
расход
подаваемого воздуха,
– среднесуточная коцентрация пыли в воздухе, ,- по таблице 4.3 [].
Е – эффективность очистки воздуха, выраженная в долях единиц.
число
часов работы приточной системы в течение
суток, ч. принимается в пределе
(10-14).
10. Время службы фильтра до регенерации равно:
