3.4 Сваи изготовленные в грунте.
По материалу различают:
-бетонные
-ж\б
-грунтовые: песчаные, щебеночные, песчано-цементные,грунто-известковые.
Бетонные,ж\б, песчано-цементные предают давление от сооружения на грунт основания.
Песчаные, щебенистые грунто - известковые сваи являются способом улучшения грунтов основания.
3.4.1 Буронабивные сваи.
Изготавливают в предварительно пробуренных скважинах заполняемых бетонной смесью с тщательным трамбованием (иногда с поставкой арматуры). Для увеличения несущей способности сваи внизу делают уширение механическим или взрывным(камуфлет) способом.
В плотных пылевато-глинистых грунтах крепление стен не требуется. Если крепление стен необходимо то укрепляют стенки известковым раствором, металлической трубой и т.д.. При бурении ниже уровня грунтовых вод скважину заполняют глиняным раствором (бетонитовой глиной). Бетонирование производят при помощи бетонолитной трубы, а трамбование грунта с помощью вибратора, прикрепленного к бетонолитной трубе.
Рис. 3.6. Последовательное изготовление буронабивных свай с ушириной пятой.
а)бурение скважины; б) устройство уширения механическим способом; в)бетонирование свай; г) готовая свая и формирование головы сваи ;
3.4.2 Буронабивная Свая Страус (под защитой обсадной трубы)
Обсадную трубу с закрытым нижним концом (теряемый или раскрывающийся наконечник)погружают забивкой или вибрированием. По мере бетонирования и трамбования бетонной смеси,обсадную трубу постепенно приподнимают, происходит уширение ствола сваи за счет уплотнения грунта.
Рис. Сваи Страус
3.4.3 Сваи с неизвлекаемой оболочкой
Сваи с неизвлекаемой оболочкой устраивают, когда бетон сваи нужно защитить от разрушения (в фильтрующих грунтах). Защита бетона от действия агрессивных сред и при высоких свайных ростверках (в районах распространения вечно мерзлых грунтов). При их устройстве погружается металлическая труба с закрытым нижним концом (башмаком). В трубу помещают заряд взрывчатого вещества для образования камуфлета. Заполняют бетонной смесью. При погружении ж\б оболочек с устройством камуфлетного уширения и без него, грунт из полости удаляют.

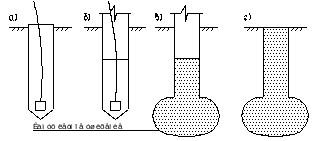

Рис 3.7 “Последовательность устройства сваи в неизвлекаемой оболочке “
а) помещение взрывчатого вещества в металлическую трубу
б)заполнение трубы бетонной смесью
в)заполнение бетона камуфлетного уширения
г)готовая свая
3.4.4Буроинъекционные сваи
В предварительно пробуренные вертикальные или наклонные скважины заполняют песчано-цементным раствором под большим давлением в результате уширяется ствол сваи и инъекция грунта вокруг сваи, что придает сваи вид корней дерева –корневидные сваи.
Ø от 80-250мм; Длина до 30м; гибкость λ 80-120. (λ=L\Ø)
Буроинъекционные сваи широко применяют для усиления существующих фундаментов.
3.5 Расчет несущей способности сваи при действии вертикальной нагрузки.
Сваи стойки: могут потерять несущую способность при разрушении грунта под ее нижним концом или разрушение материала сваи.
Поэтому несущая способность сваи определяется по двум условиям.
По условию прочности грунта основания под ее нижним концом.
По прочности материала ствола сваи.
В проекте за несущую способность сваи принимают наименьшее значение.
