Пересадка фундаментов на буроинъекционные сваи

По характеру работы

1.сваи стойки

2.висячие сваи

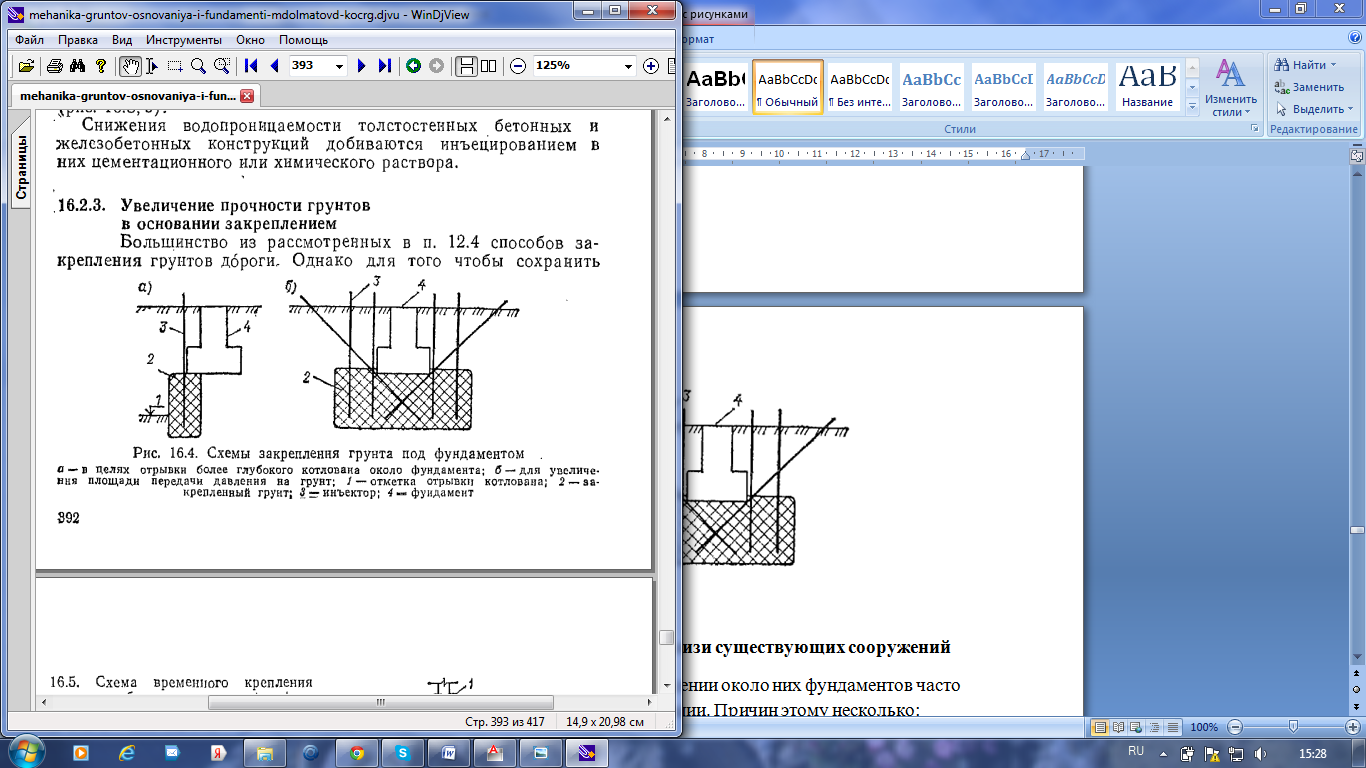

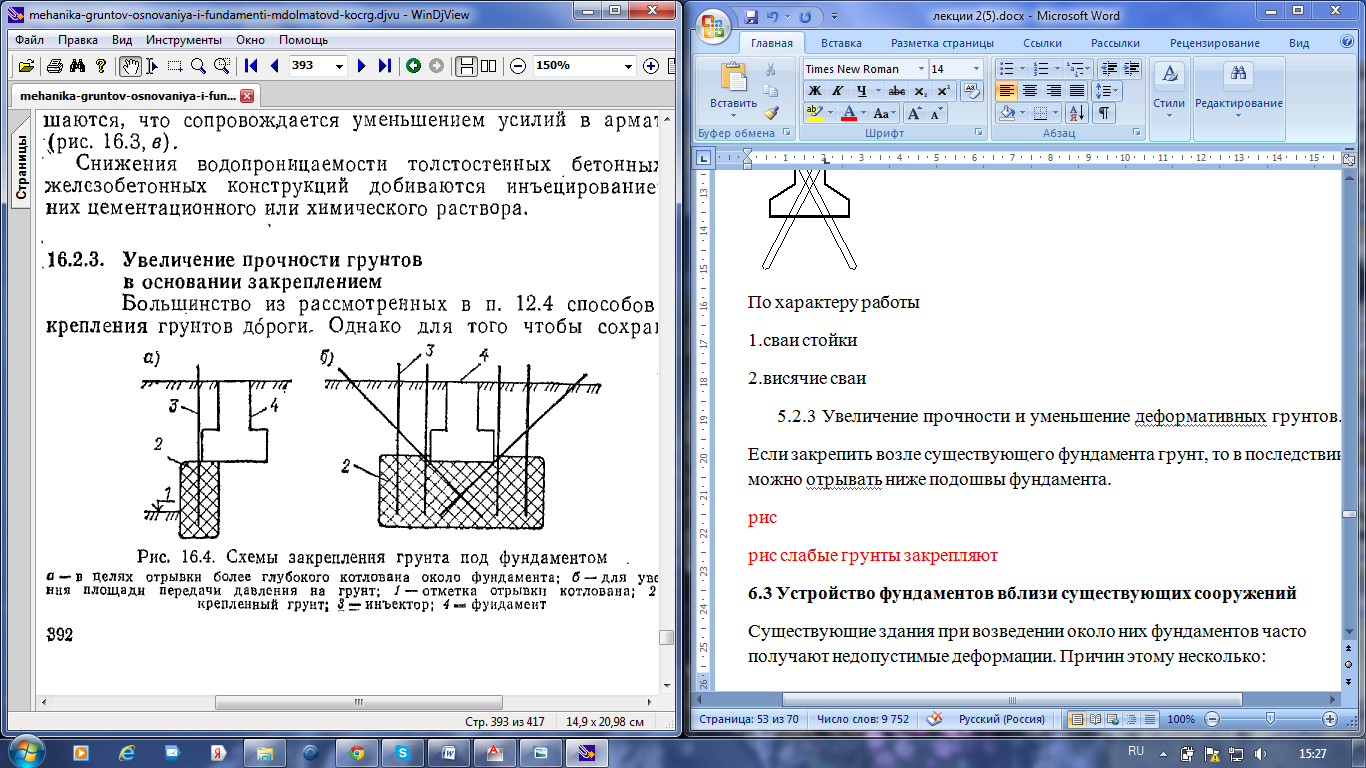

5.2.3 Увеличение прочности и уменьшение деформативности грунтов.

Если закрепить возле существующего фундамента грунт, то в последствии можно отрывать ниже подошвы фундамента.

6.3 Устройство фундаментов вблизи существующих сооружений

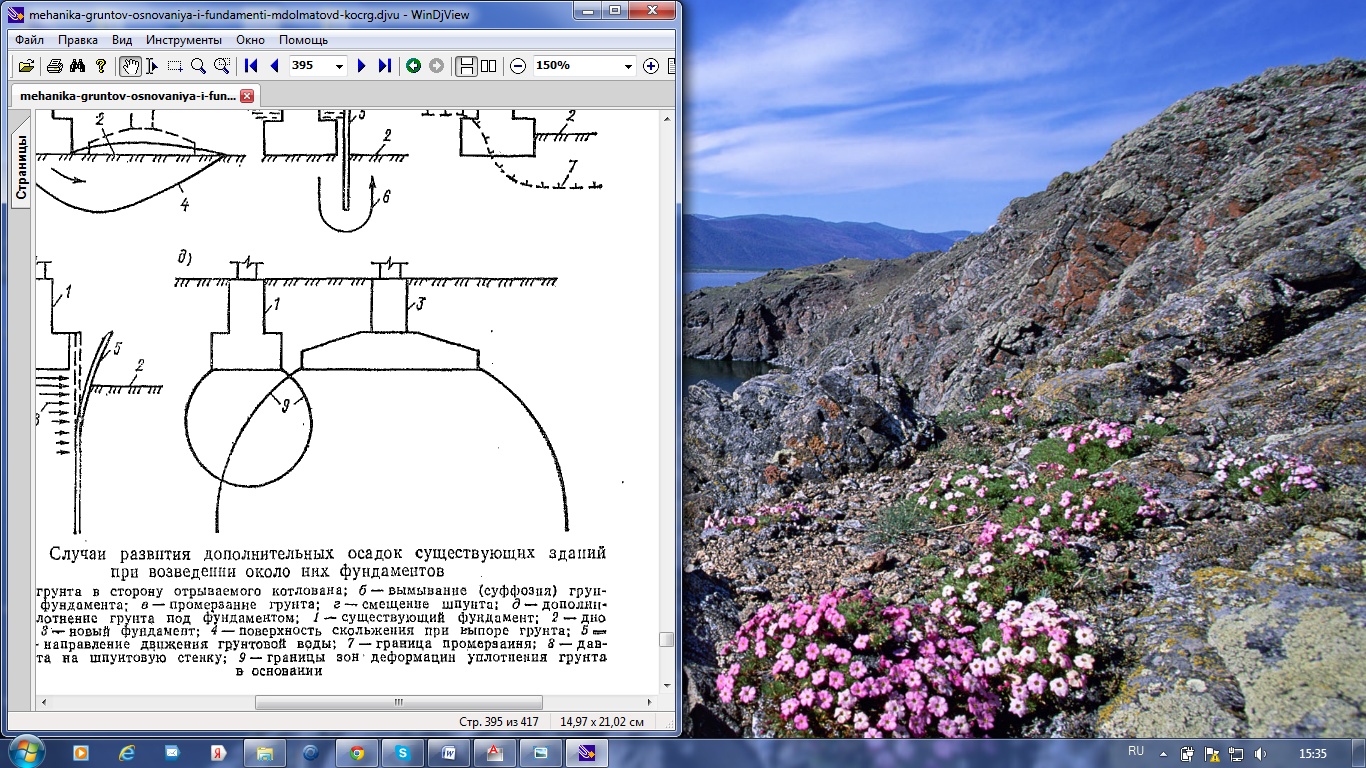

Существующие здания при возведении около них фундаментов часто получают недопустимые деформации. Причин этому несколько:

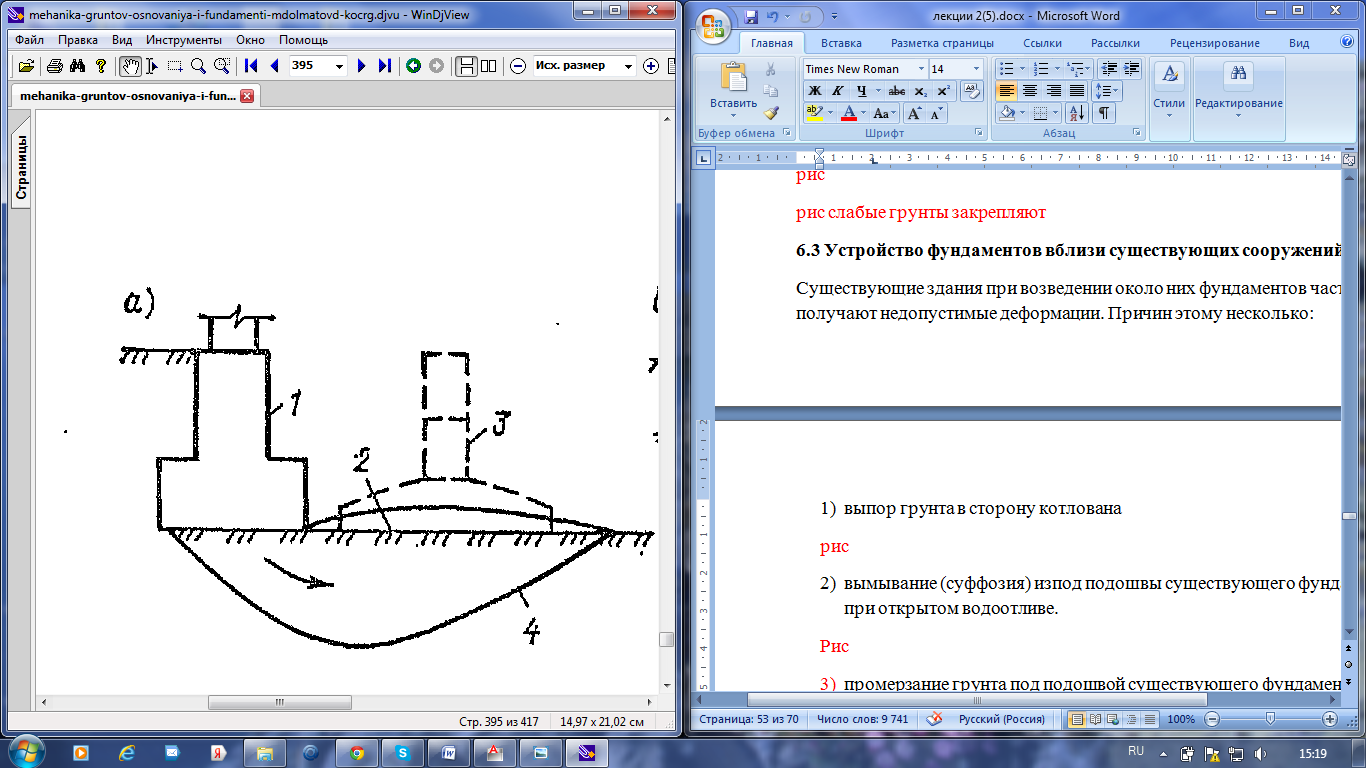

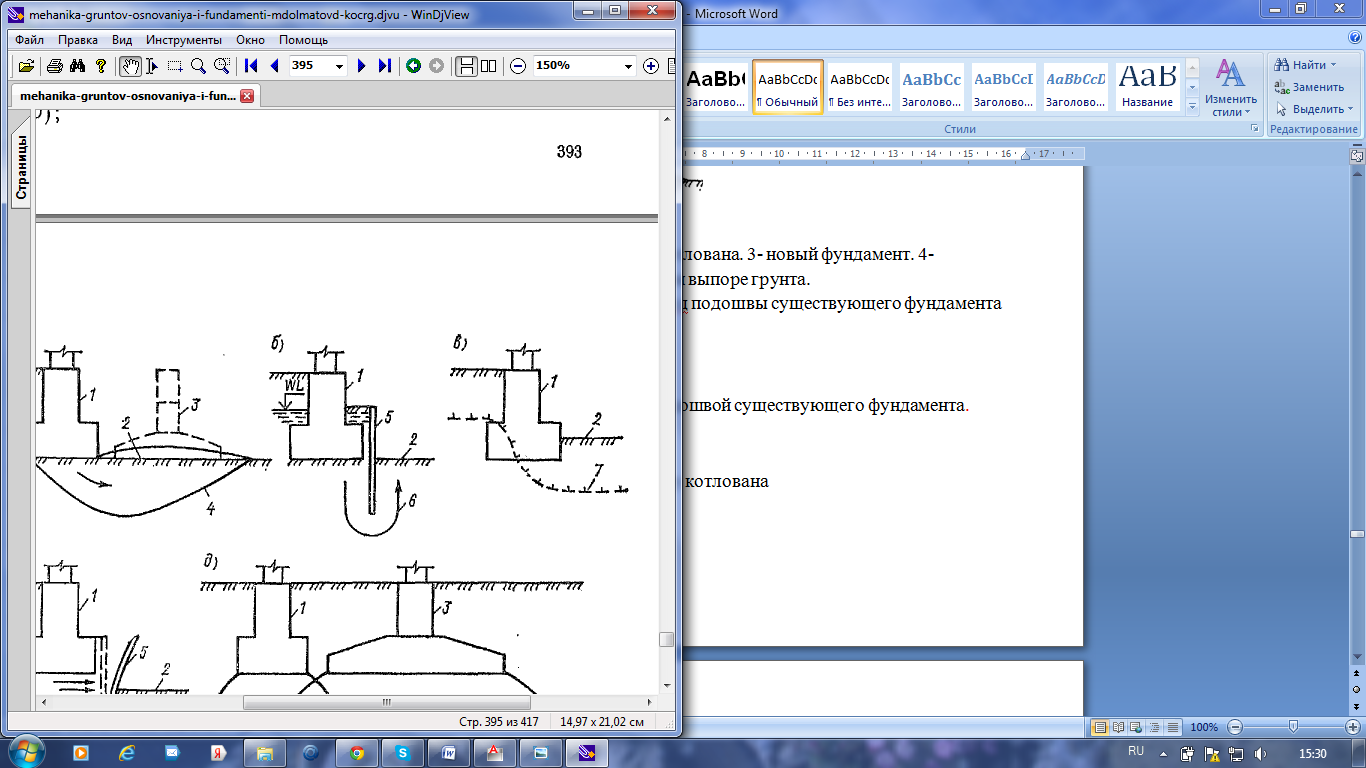

1. выпор грунта в сторону котлована

1-сущ. Фундамент. 2-дно котлована. 3- возводимый фундамент. 4-поверхность скольжения при выпоре грунта.

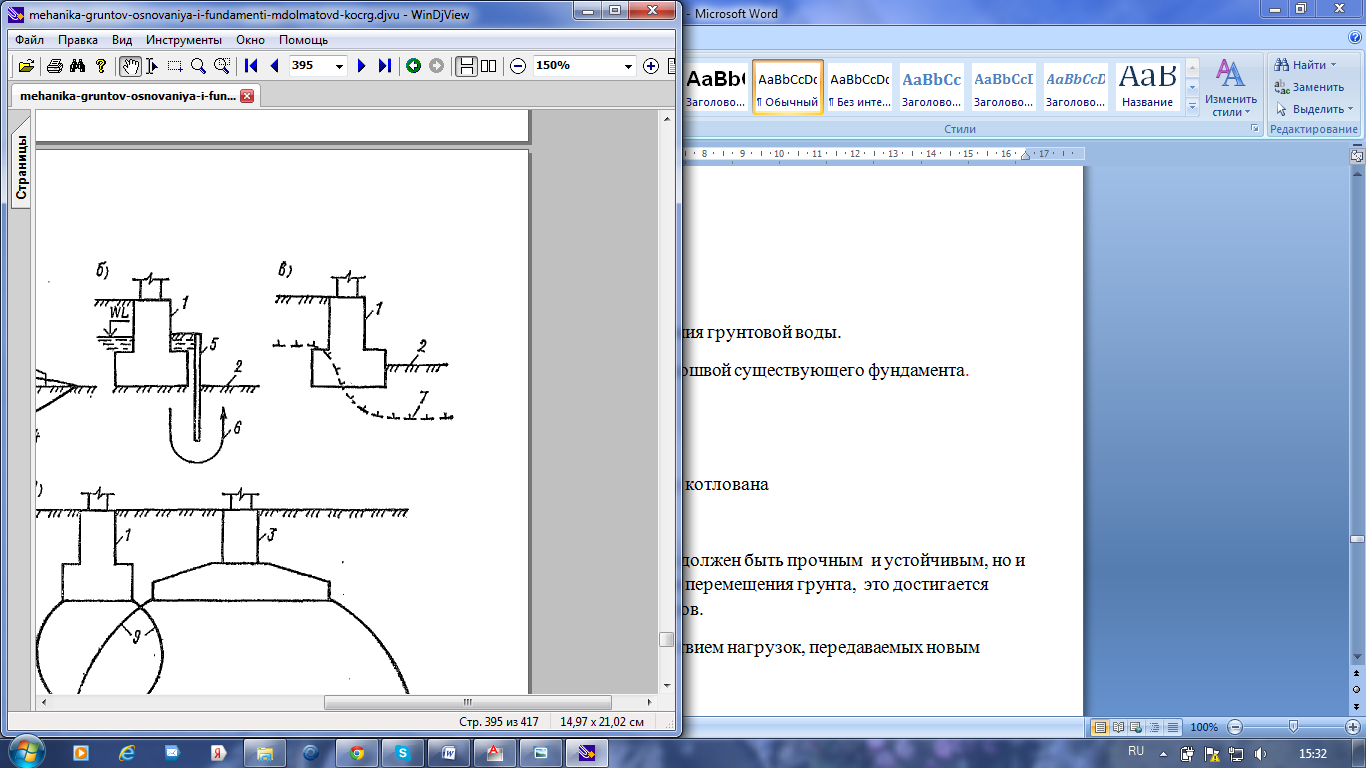

2. вымывание (суффозия) изпод подошвы существующего фундамента при открытом водоотливе.

5-шпунт. 6-направления движения грунтовой воды.

3. промерзание грунта под подошвой существующего фундамента.

7-граница промерзания

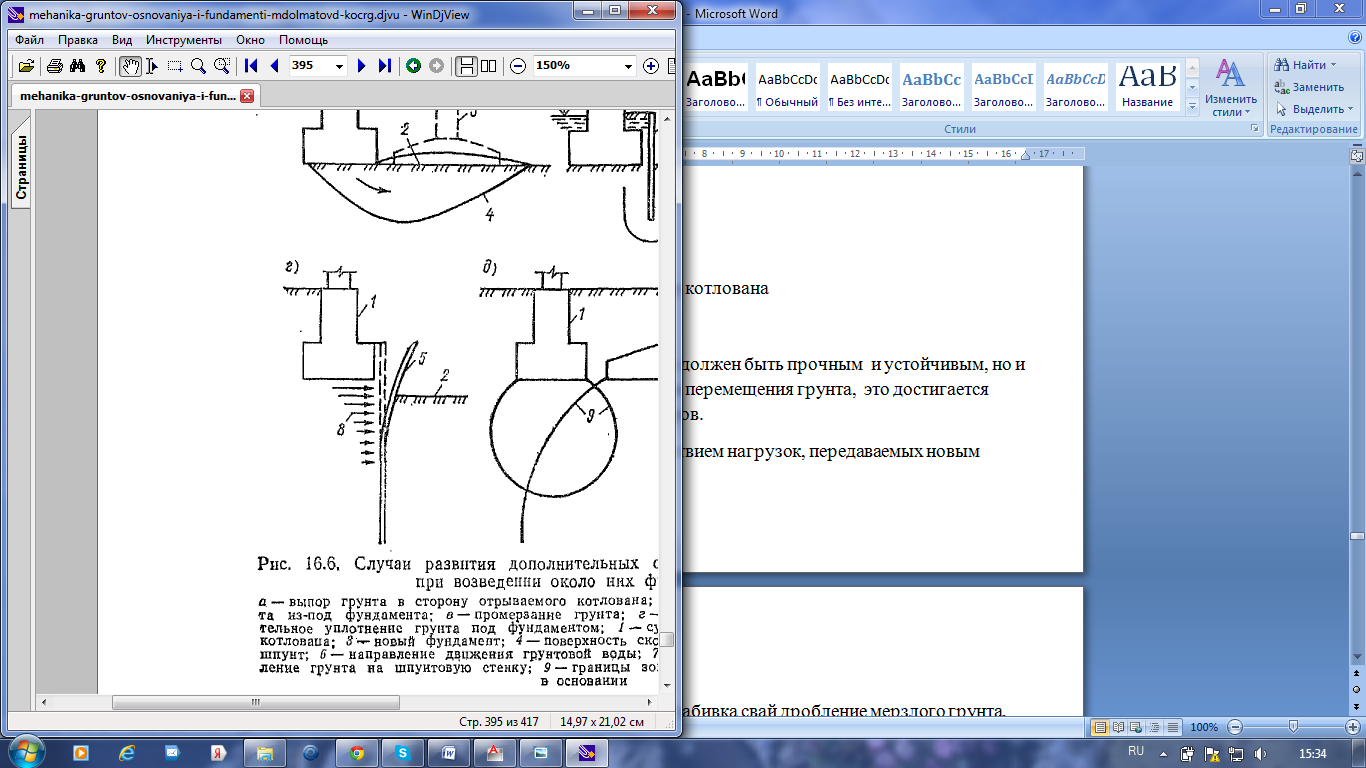

4. Смещение шпунта в сторону котлована

8-давления грунта на шпунтовую стенку.

В этом случае шпунт не только должен быть прочным и устойчивым, но и предотвращать горизонтальные перемещения грунта, это достигается постановкой распора или анкеров.

5)уплотнение грунтов под действием нагрузок, передаваемых новым сооружением на основание.

9-граница зоны деформации уплотнения грунта основания.

6) Динамические воздействия (забивка свай дробление мерзлого грунта, разрушение старых фундаментов) не всегда приятна жильцам соседних зданий и приводят к дополнительным деформациям соседних зданий, разрушению кирпичной кладки, перемычек и сборных элементов при недостаточной глубине площадок опирания.

7)Учет сложившихся обстоятельств.

В черте городской застройки при реконструкции и новом строительстве на пятне старого стараются выбирать такой тип фундамента, чтобы он был однотипным с существующим зданием, но это не всегда удается. (например возводимое здание на сплошном монолитном фундаменте, а существующее на свайном.)

Рис 6. Строительство возводимого (нового) здания с другим типом фундамента.

1-сваи, 2- граница зоны разуплотнения, 3- зона трещин 4-ж\б монолитная плита, 5-граница области дополнительных вертикальных напряжений. 6-осадка нового здания.

В результате осадок построенного здания под ростверком могут возникнуть зоны разуплотнения грунта, что может привести к потери несущей способности свай, кроме того появится дополнительная пригрузка на сваи и приведет к проявлению негативного трения. Следствием этого может являться дополнительная неравномерная осадка старого здания, с повреждением его конструкции.

Конструктивные решения при возведении фундаментов вблизи существующих зданий.

Основная опасность при возведении фундамента вблизи существующих зданий это развитие дополнительных осадок и как правило они проявляются на расстоянии 2-7м от старого. Конструктивные решения: передача нагрузки от нового здания через консоль т.е. сам фундамент не доходит до края здания, а выступает консоль, длина которой рассчитывается и выполняется виде сплошной плиты или пространственной конструкции. Рассчитывается по СП ”ж\б конструкции”( рис 6.2)

Рис6. Применения фундаментов с консольями

Применение фундаментов с консолями

1-фундамент старого здания

2-консоль ж\б

3. Осадочный шов

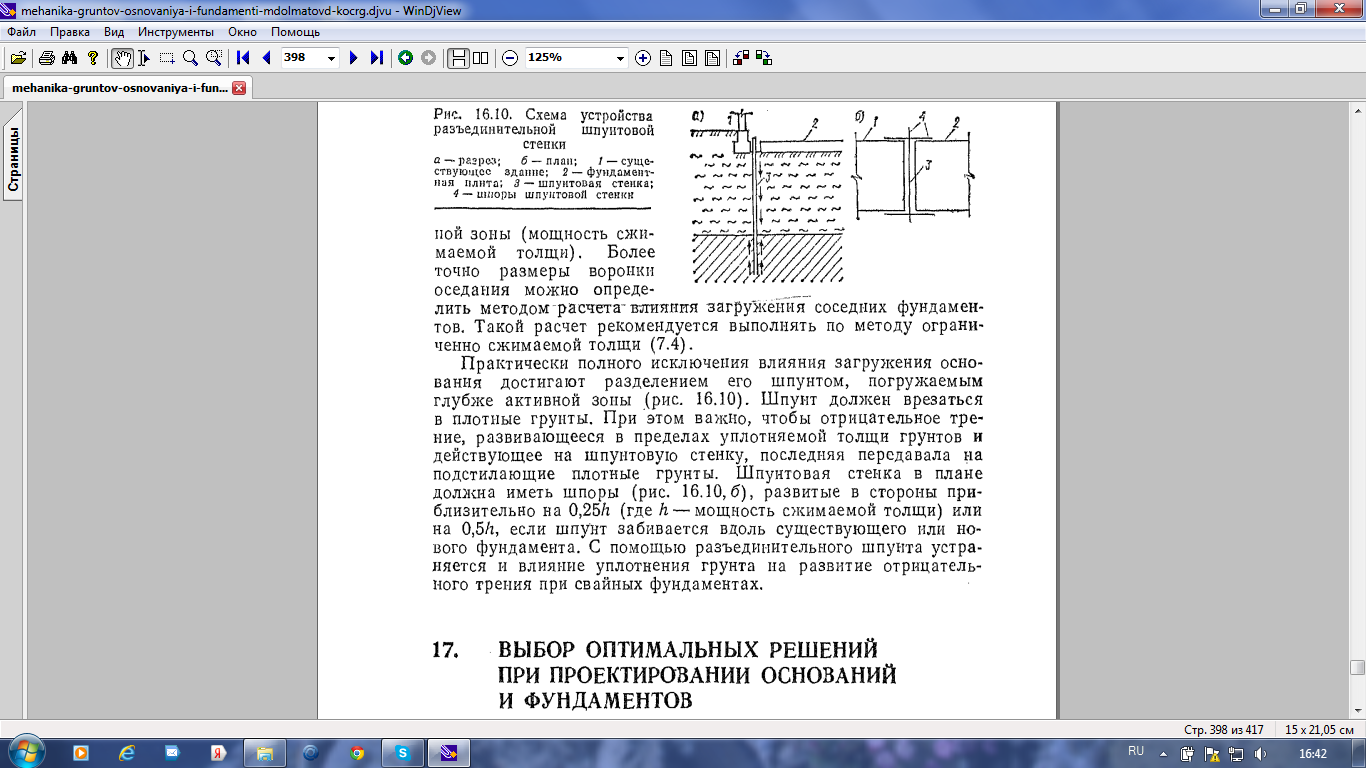

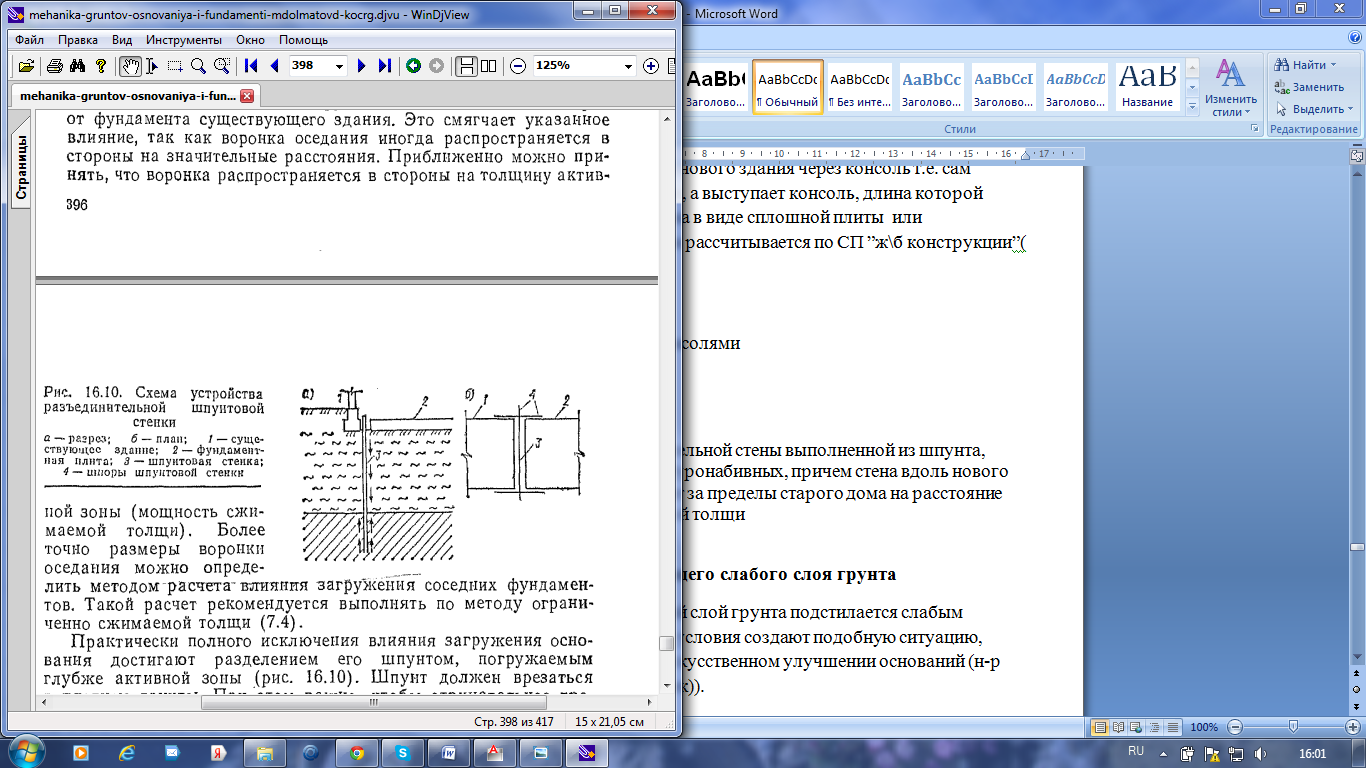

Способ устройство разъединительной стены

Проверка давления на слабый подстилающий слой грунта (проверка подстилающего слоя).

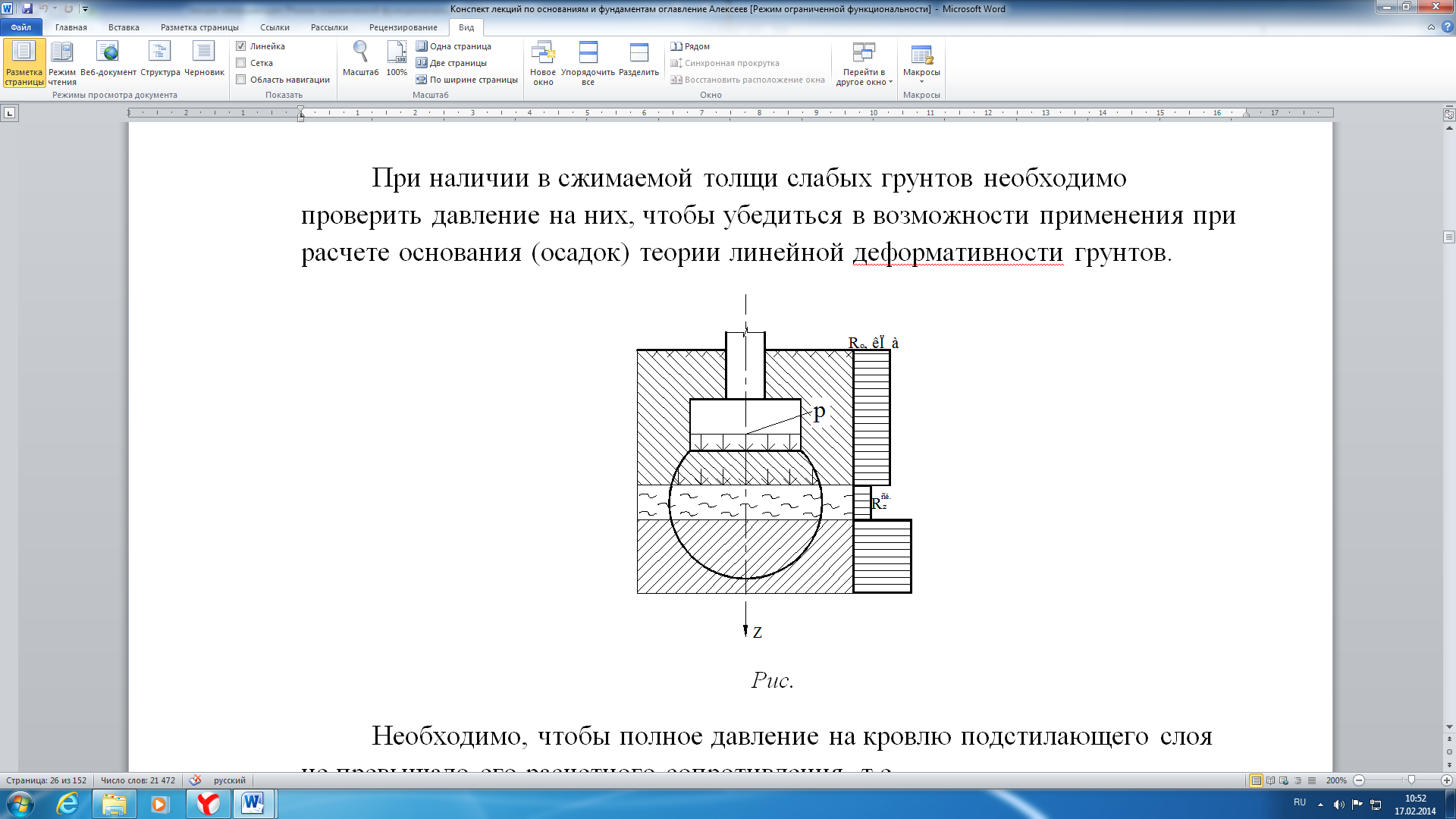

При наличии в сжимаемой толщи слабых грунтов необходимо проверить давление на них, чтобы убедиться в возможности применения при расчете основания (осадок) теории линейной деформативности грунтов.

Необходимо, чтобы полное давление на кровлю подстилающего слоя не превышало его расчетного сопротивления, т.е.

, где

и - дополнительное и природное вертикальные напряжения в грунте на глубине z от подошвы фундамента;

R_z – расчетное сопротивление грунта на глубине кровли слабого слоя, определяют по формуле СНиП, как для условного фундамента шириной b_z и глубиной заложения d_z.

Все коэффициенты в формуле (γ_c1, γ_c2, k, M_q, M_g и т.д.) находят применительно к слою слабого грунта.

; ;

;

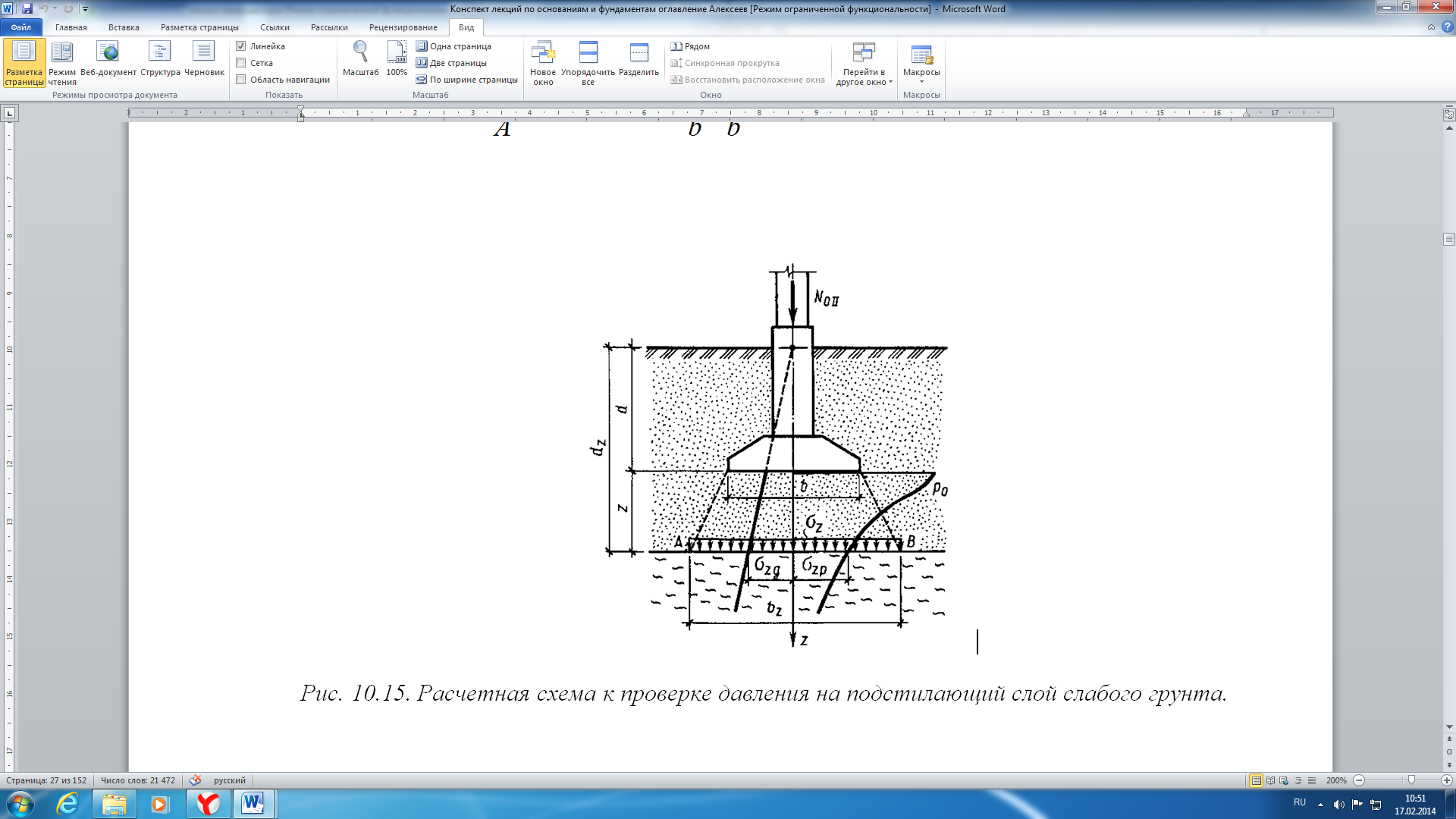

Рис. 10.15. Расчетная схема к проверке давления на подстилающий слой слабого грунта.

Ширину условного фундамента b_z назначают с учетом рассеивания напряжений в пределах слоя толщиной z. Если принять. Что давление действует по подошве условного фундамента АВ, то площадь его подошвы будет составлять:

, где

N_II – вертикальная нагрузка на уровне обреза фундамента;

- для ленточного фундамента

- для квадратного фундамента

- для условного прямоугольного фундамента ,

, где l и b – размеры подошвы проектируемого фундамента.

Если проверка подстилающего слоя не выполняется, необходимо увеличить размер подошвы фундамента.
