Корректировка неисправности «Белая страница» копировального аппарата canon np 1215
При ремонте копировального аппарата довольно часто приходится проверять исправность электронных компонентов, расположенных на печатных платах. В КА NP 1215 имеется семь электронных плат.
В разделе рассматривается надежность работы одной из них — платы высоковольтного трансформатора.
В КА имеются следующие электронные платы:
плата контроллера постоянного тока (КПТ),
плата формирователя переменного тока;
плата источника питания постоянного тока;
плата высоковольтного трансформатора (ВТ);
плата регулятора напряжения питания лампы экспонирования;
плата датчика автоматической экспозиции;
плата панели управления.

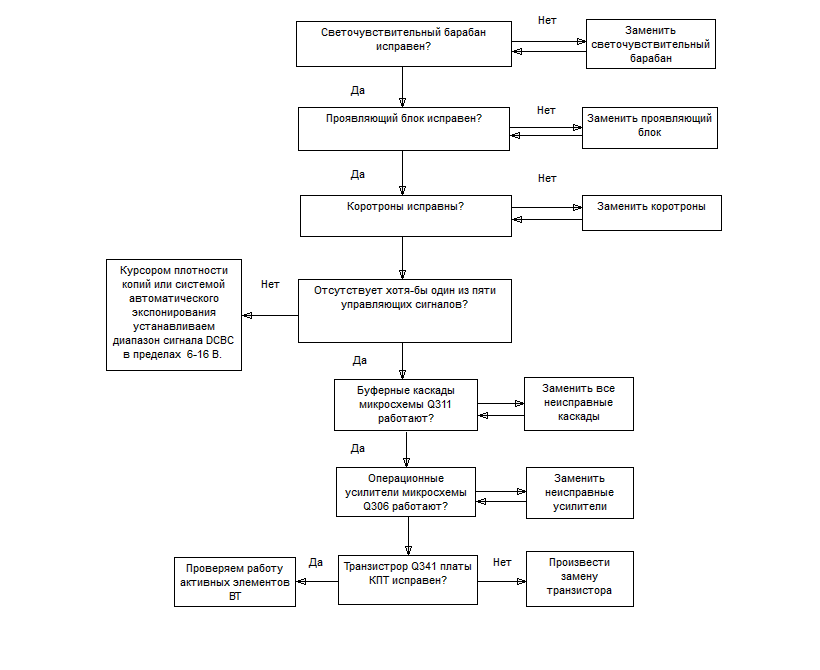

Неисправность «белая страница» (пустая копия) является одной из типовых неисправностей КА. Если исправны светочувствительный барабан, проявляющий блок, верхний и нижний коротроны, то необходимо проверить прежде всего наличие на плате ВТ пяти управляющих сигналов, а именно:
ACBON /АС BIAS ON COMMAND/ — цифрового сигнала управления переменной токовой составляющей проявляющего напряжения смещения;
DCBC /DC BIAS CONTROL COMMAND/ — аналогового сигнала управления постоянной токовой составляющей проявляющего напряжения смещения;
HVTON /HIGH VOLTAGE ON COMMAND/ — цифрового сигнала на подачу высокого напряжения;
GRBC/ GRID VOLTAGE DRIVE COMMAND/ — цифрового сигнала подачи сеточного напряжения первичного коротрона;
GRDON/
GRID BIAS DRIVE COMMAND/ — цифрового сигнала
управления сеточным напряжением
первичного коротрона.

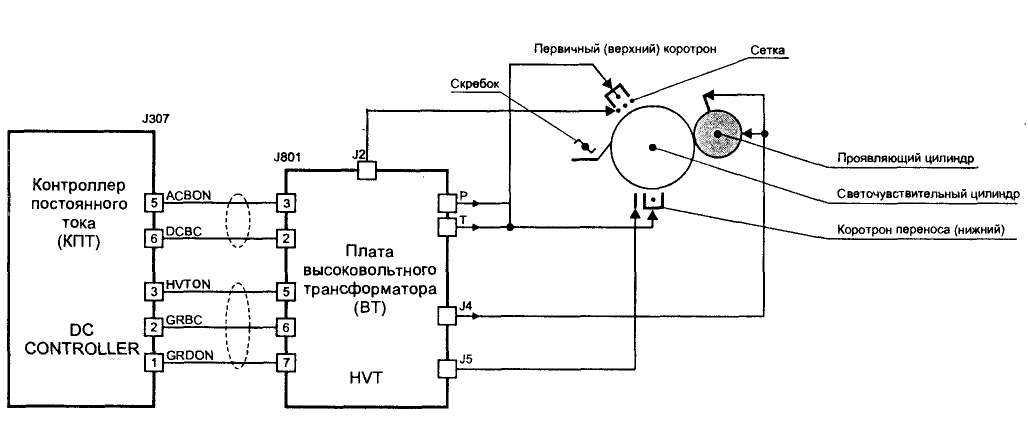

Структурная схема платы ВТ показана на рис №11 , а карта напряжений перечисленных выше пяти управляющих сигналов — в таблице 3.
Рис №11. Структурная схема платы ВТ

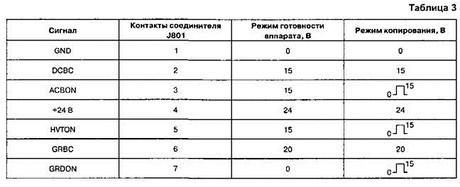

Таблица 3
Управление
постоянной токовой составляющей
напряжения смещения осуществляется
при условии, что диапазон сигнала DCBC
(аналоговый сигнал) равен 6—16 В. Этот
диапазон устанавливается курсором
плотности копий или системой автоматического
экспонирования. При этом включается
генератор импульсов изменяемой ширины
(выв. 17 ГИС), открывается транзистор Q3
ГИС, включаются трансформаторы Т2 и Т1
и выдаются напряжения на клеммы J4 и J5.
Отсутствие хотя бы одного из пяти сигналов обусловлено выходом из строя буферных каскадов микросхемы Q311, операционных усилителей микросхемы Q306 или транзистора Q341 платы КПТ, либо выходом из строя ГИС (что маловероятно) или активных элементов ВТ.
Статистика неисправностей платы ВТ свидетельствует о том, что самыми ненадежными радиокомпонентами являются:
транзисторы Q2, Q5, Q6 и Q7;
микросхема Q3;
умножитель напряжения, собранный на диодах D1—D6 и конденсаторах СЗ—С8. Импульсные трансформаторы Т1, Т2, Т4 и высоковольтный трансформатор ТЗ являются надежными элементами и редко выходят из строя.
