Регулировка автоматической экспозиции

В любом копировальном аппарате имеются два режима экспозиции — ручной и автоматический.

При ручной регулировке экспозиции подбирают плотность и яркость копирования путем плавного перемещения движка переменного резистора на панели управления.

При автоматической экспозиции используется датчик АЕ (автоматической экспозиции), обеспечивающий выбор плотности копирования в зависимости от качества оригинала.

Автоматический режим обеспечивается путем нажатия клавиши А на панели управления.

Рассматривается процесс регулировки автоматической экспозиции.

Регулировка автоматической экспозиции выполняется в следующих случаях:

• после замены датчика автоматической экспозиции (АЕ);

• после замены платы контроллера постоянного тока;

• при установке блока ADF (Automatic Document Feeder) — автомата подачи документов.

(Внешний вид лицевой панели управления КА приведен на рис. №8, а платы контроллера постоянного тока — на рис.№9.)

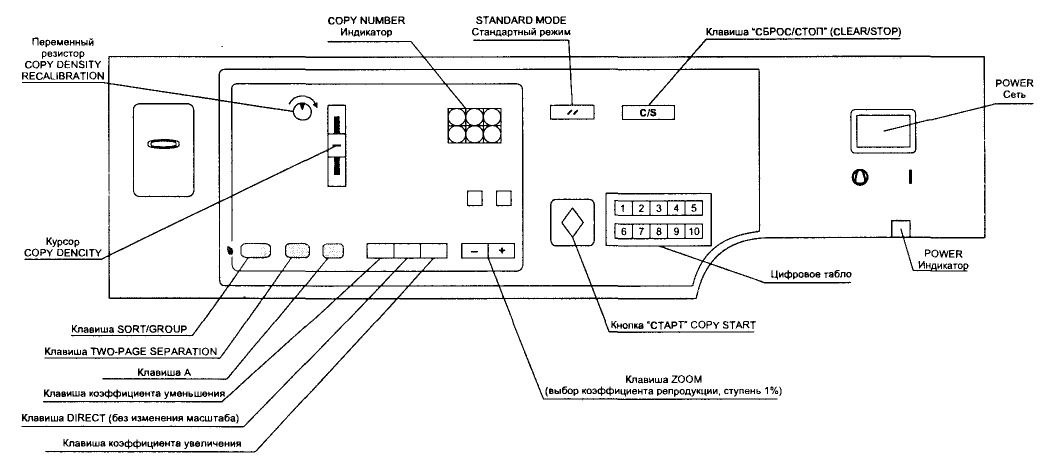

Рис №8. Лицевая панель управления

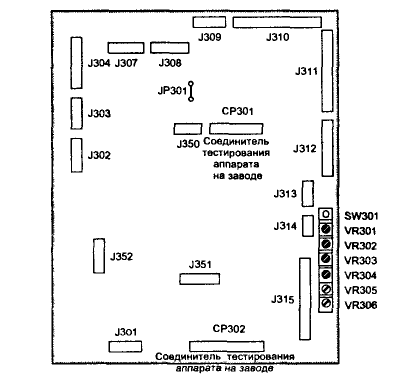

Рис №9. Внешний вид платы контроллера постоянного тока

На рис №9 показано также размещение элементов, используемых при регулировке КА:

• SW301 — кнопка SERVICE;

• VR301—VR304 — переменные резисторы для регулировки КА в процессе эксплуатации;

• VR305, VR306 — переменные резисторы для регулировки КА на заводе-изготовителе. Процесс регулировки автоматической экспозиции заключается в следующем.

Снимают крышку переменных резисторов на левой фальшпанели КА (Рис№10).

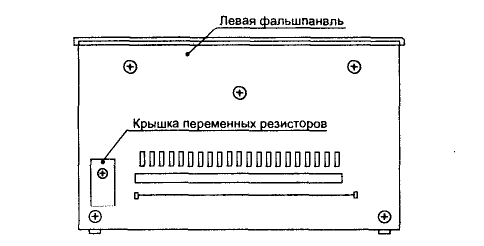

Рис№10. Внешний вид левой фальшпанели , с крышкой переменных резисторов

Включаем КА и прогреваем его до состояния готовности к работе. Устанавливаем на копировальном столе тестовый лист NB-2 (NB-3) и закрываем крышку стола. Нажимаем один раз микро кнопку SW301 (см. рис № 9) на плате контроллера постоянного тока. При этом КА переходит в режим SERVICE (обслуживание), на индикаторе числа копий появляется «О». Нажимаем клавишу SORT/GROUP на панели управления (см. рис №8). Сканирующее устройство передвигается вперед в положение для измерения автоматической экспозиции, загорается сканирующая лампа. Регулируя переменный резистор VR303 (см. рис №9), добиваемся появления на индикаторе копий числа «22».

Снова нажимаем клавишу SORT/GROUP. При этом сканирующая лампа гаснет и сканирующее устройство возвращается в исходное положение. Изымаем тестовый лист и устанавливаем вместо него газетный лист с большим количеством текста, закрываем крышку. Нажимаем клавишу SORT/GROUP. КА будет работать так же, как и при первом нажатии этой клавиши. При этом запоминаем число, отображенное на индикаторе числа копий. Снова нажимаем клавишу SORT/GROUP.

Вводим с клавиатуры «1». На индикаторе числа копий появится «1».

Еще раз нажимаем клавишу SORT/GROUP. Регулируя переменный резистор VR304 (см. рис. №9), добиваемся появления на индикаторе числа копий такого же числа, какое было запомнено на предыдущем этапе. Нажимаем клавишу SORT/GROUP. В заключение процедуры нажимаем кнопку SW301, при этом КА выходит из режима SERVICE.

На этом процесс регулировки автоматической экспозиции заканчивается.
