Государственное бюджетное образовательное учреждение

Среднего профессионального образования

Политехнический Колледж №42

КУРСОВОЙ ПРОЕКТ

по дисциплине «Техническое обслуживание средств

вычислительной техники»

на тему: Технология диагностики и ремонта копировального аппарата

CANON NP 1215.

Пояснительная записка

ПК.230106.042 ПЗ

Выполнил: Щавелев А.Д.

Проверил: Дьячков А.Н.

Оценка: _________________

Подпись: _________________

Дата: _________________

г. Москва

2014

СОДЕРЖАНИЕ

1. Введение……………………………………………………………………….2

2. Принцип действия устройства…....................................................................3

3. Описание схемы электрической принципиальной устройства и (или) конструкции устройства………………………………………………………..8

4. Ремонт (техническое обслуживание или модернизация) устройств…...9

4.1.Оборудование, инструмент и материалы……………………………...…9

4.2.Средства измерения и контроля………………………………………….10

4.3.Технологический процесс ремонта (технического обслуживания или модернизации)…………………………………………………………………..11

5. Послеремонтная регулировка и тестирование устройства……………24

5. Техника безопасности и производственная гигиена…………………...27

5. Заключение………………………………………………………………….28

8. Список литературы…………………………………………………………28

1. Введение.

Canon Inс. – японская машиностроительная компания, один из мировых лидеров в области создания цифрового оборудования для использования в офисе и дома. Со времени основания в 1933 году компания Canon заняла уверенные позиции в сферах фото-видеотехники, информационных технологий. Главный офис компании расположен в Токио (Япония).

Рис. 1. Логотип компании Canon.

В 1934 году им удалось создать первую японскую 35-мм камеру со шторно-щелевым затвором типа Leica.

Корпорация не стала ограничиваться производством фотокамер и в 1956 году выпустила кинокамеру

Canon Cine8T и в 1958 году кинопроектор Canon Projector P-8. Укрепляя свои позиции в фотоиндустрии, корпорация параллельно развивала другие направления и дилерскую сеть. К 1970 году корпорация имела своё представительство в Европе, Латинской Америке, США, Тайване, несколько дочерних компаний и освоила рынок фото-, кинопродукции, персональных калькуляторов и копировальной техники.

Техническая отрасль стремительно развивалась, и во всех её областях присутствовал на передовых ролях Canon. В 1974 году изобретены устройства для коммуникации, в 1975 — разработан лазерный принтер, который стал основой для принтеров фирм Apple и Hewlett-Packard. В 1981 году разработана технология струйной печати Bubble Jet.

На сегодняшний день Canon представлен в России компанией «Канон Ру», принадлежащей компании Canon Europe с головным офисом в Лондоне. Кроме центрального офиса в Москве, «Канон Ру» имеет офис в Санкт-Петербурге, а также представительства во всех федеральных округах России.

Рис. 2. Штаб – квартира Canon в Токио

Canon NP 1215 — аналоговый настольный копировальный аппарат формата A3, формат A4 также поддерживается. Плотность бумаги 64 — 80 г/м2; при использовании лотка ручной подачи: 64 — 128 г/м2. Копир Canon NP 1215 использует тонер Canon NPG-1 – 2000 страниц формата A4 при заполнении 5%, драм-юнит Canon NPG-1 — ресурс 30000 страниц.

2. Принцип действия устройства.

Работа копировального аппарата основана на принципе сухой ксерографии (xeros-сухой, graphein-писать). Ксерография - фотографический процесс, основанный на физических явлениях, использующих фотопроводимость полупроводников. Под действием света, такие полупроводники изменяют свое удельное сопротивление.

Основным элементом копировального аппарата является светочувствительный барабан. Как правило, полый металлический цилиндр, с нанесенным на его поверхность высокоомным полупроводником. В качестве полупроводников выступают слои на основе Se с добавками Te, Cd и др., слои на основе CdS либо органические полупроводниковые покрытия.

Селеновый фоторецептор состоит из нескольких слоев: "ловушечный слой", представляет собой оксидную пленку, служит для предотвращения темной инжекции носителей заряда. За ним идет фотопроводящий слой, потом алюминиевая оксидная пленка и подложка.

Органический фоторецептор двухслойный. Первый слой - слой, переноса носителей (СПН) электрического заряда, второй слой - слой генерирования носителей (СГН) электрического заряда. За ним идет тонкий слой оксидной пленки, который предотвращает утекание заряда в подложку, затем подложка - последний алюминиевый слой.

Фоторецепторы в основном бывают двух видов: ленточные и цилиндрические. Ленточные фоторецепторы представляют собой замкнутую широкую ленту с нанесенным на ее поверхность фотопроводящим слоем.

Используются в высокопроизводительных аппаратах, так как позволяют спроецировать все изображение оригинала сразу. Цилиндрический фоторецептор - полый металлический цилиндр (обычно алюминиевый), с нанесенным на его поверхность фотопроводящим слоем. Используются в копирах малой и средней производительности.

Работа копировального аппарата состоит из нескольких основных этапов. Все этапы взаимосвязаны. Хорошее качество копии зависит от правильного выполнения всех этапов работы копировального аппарата.

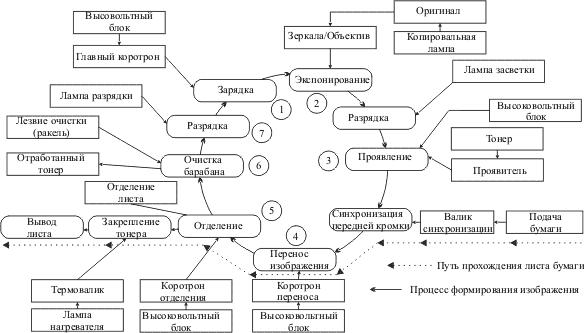

Рис. 3. Алгоритм работы копировального аппарата

Основные этапы работы копировального аппарата.

1.Зарядка.

На данном этапе на поверхности фотопроводника барабана формируются равномерно расположенные заряды определенной величины. Зарядка происходит при помощи главного коротрона (коротрона зарядки). На коротрон подается напряжение с высоковольтного блока. Возникает разность потенциалов в несколько киловольт между фоторецептором и коротроном, что приводит к ударной ионизации воздуха (коронный разряд). На поверхности фоторецептора скапливаются заряженные ионы. При вращении фоторецептора его поверхность покрывается равномерным слоем заряда, в результате чего, он подготавливается к экспозиции.

2.Экспонирование.

На этом этапе формируется скрытое электростатическое изображение на барабане. Свет от лампы копирования направляется на документ, отражается от документа и через систему зеркал, объектив, оптическое изображение проецируется на барабан. Свет, отраженный от светлых участков документа имеет высокую интенсивность, а отраженный от темных участков имеет низкую интенсивность. При попадании света на барабан, в слое генерирования носителей заряда, образуются положительные и отрицательные заряды. Положительные заряды, образованные в СГН-слое движутся в направлении отрицательных зарядов на поверхности фотопроводника, отрицательные заряды движутся в направлении положительных зарядов алюминиевого слоя. Таким образом, положительные и отрицательные заряды в алюминиевом слое и на поверхности фотопроводника, взаимно нейтрализуются, соответственно уменьшается потенциал поверхности барабана. Способность СГН-слоя порождать электрические заряды увеличивается пропорционально интенсивности света падающего на барабан. Следовательно, высокая интенсивность света отраженного от светлого участка документа, приводит к большему числу электрических зарядов порожденных СГН-слоем. При этом нейтрализуется большое количество отрицательных зарядов на поверхности фотопроводника, что приводит к уменьшению потенциала поверхности фотопроводника. Низкая интенсивность света от темных участков документа, приводит к меньшему порождению электрических зарядов в СГН-слое, при этом нейтрализуется меньшее количество отрицательных зарядов на поверхности фотопроводника. Соответственно потенциал поверхности барабана уменьшается на меньшую величину. Потенциал поверхности барабана , соответствующий более светлому участку документа, меньше потенциала, соответствующего более темному участку документа. Таким образом, формируется скрытое электростатическое изображение.

3.Проявление.

На данном этапе частички тонера, попадая на барабан, проявляют скрытое электростатическое изображение, делая его видимым. В качестве тонера используются многокомпонентные смеси окрашенных частиц синтетических и натуральных смол.

Существуют две системы проявления: однокомпонентная и двухкомпонентная.

В однокомпонентной системе тонер изготавливается из смеси частиц магнитного материала, полимера и красителя. Блок проявки состоит из магнитного вала (постоянный магнит, окруженный вращающейся втулкой) и ножа, выполненного из магнитного материала. Нож регулирует количество тонера наносимого на барабан и заряжает частицы тонера до нужной величины (знак заряда противоположен заряду фоторецептора). Перенос тонера с магнитного вала на барабан осуществляется с помощью напряжения смещения прикладываемого к магнитному валу. Напряжение смещения представляет собой переменное напряжение с постоянной составляющей, которая по знаку соответствует знаку заряда фоторецептора. Во время периода, со знаком, противоположным знаку заряда барабана тонер переносится на фоторецептор, во время другого периода, тонер с фоновых участков возвращается на магнитный вал. Величина смещения постоянного тока влияет на плотность копии и образование вуали: чем, менее отрицательным является потенциал смещения (чем ближе он подходит к 0 в), тем выше оказывается плотность и вуалеобразование.

В двухкомпонентной системе тонер небольшими порциями подается в бункер с носителем (девелопером). Носитель - магнитный порошок, с диаметром частиц порядка 20-150 мкм, служит для переноса тонера на барабан. Прилипание тонера к носителю, происходит за счет трибоэлектрического эффекта (частицы тонера и носителя, контактируя друг с другом, заряжаются противоположными зарядами). Тонер равномерно покрывает носитель. В свою очередь носитель равномерно распределен по магнитному валу - полый металлический цилиндр, с расположенными внутри постоянными магнитами. Магнитный вал расположен в непосредственной близости от фоторецептора, таким образом, частицы тонера, заряженные противоположным знаком, чем фоторецептор, притягиваются к его заряженным участкам. Потенциал поверхности фотопроводника на участках соответствующих более темному изображению, является высоким (большое количество отрицательных зарядов) и притягивает большее количество частиц тонера. Потенциал поверхности на участках соответствующих более светлому изображению, является низким (меньше отрицательных зарядов) и притягивает меньшее количество частиц тонера. Таким образом, формируется видимое изображение на фоторецепторе, состоящее из частичек тонера. В процессе проявления носитель не расходуется, но все же требует замены через некоторое время, так как теряет свои магнитные свойства и начинает осыпаться с магнитного вала. В процессе проявления на магнитный вал подается напряжение смещения порядка 100 - 500 вольт, для того чтобы предупредить перенос тонера остаточным зарядом (приблизительно 80 - 100 вольт), характерным для участков, соответствующих светлым участкам изображения.

4.Перенос изображения.

Процесс переноса изображения заключается в переносе частичек тонера, формирующих видимое изображение, расположенных на поверхности фоторецептора на бумагу. Бумага, на которую переносится изображение, заряжается коротроном переноса до уровня более высокого, чем потенциал поверхности фоторецептора. При этом сила притяжения между поверхностью листа и частицами тонера выше, чем сила притяжения между поверхностью барабана и тонером, что вызывает притяжение тонера к бумаге. После переноса все же небольшая часть тонера остается на фоторецепторе, что впоследствии удаляется на стадии очистки барабана.

5.Отделение бумаги.

На этом этапе лист бумаги с нанесенным на него изображением оригинала, отделяется от барабана. В процессе переноса бумага заряжена более сильно, чем фоторецептор, соответственно между ними возникает сила притяжения. Для того чтобы ослабить эту силу, коротрон отделения формирует на поверхности листа заряд переменного тока (для снижения потенциала бумаги до уровня потенциала барабана). В результате этого сила притяжения между барабаном и бумагой ослабевает, и бумага под действием собственного веса отделяется от барабана. Если этого не происходит, то бумага отделяется от барабана механическим способом, отделительными пальцами (зубьями).

После этапа отделения бумаги, копия почти готова, но еще требуется закрепление, иначе ее возможно испортить любым механическим воздействием (например, стереть пальцем). Для закрепления копии используется специальное приспособление - фьюзер (печка). Печка состоит из тефлонового вала и резинового вала. Внутри тефлонового вала располагается нагревательная лампа, которая разогревает этот вал, до температуры порядка 200 °С. Лист подается между тефлоновым и резиновым валом и как бы прокатывается между ними. Таким образом, тонер, расположенный на листе бумаги, спекается, и образуется устойчивая к внешним воздействиям копия оригинала. Существуют несколько разновидностей печек. Например, вместо тефлонофого вала используется керамический нагревательный элемент, отделенный от бумаги термопленкой. Такая система имеет меньшее время прогрева, меньшее энергопотребление, но есть свои недостатки: пленку очень легко порвать (повредить), при не аккуратном извлечении застрявший бумаги из аппарата.

6.Очистка барабана.

Оставшийся тонер на поверхности фоторецептора, после процесса переноса изображения, удаляется на данном этапе при помощи лезвия очистки (ракеля). Отработанный тонер скапливается в специальном бункере. По мере накопления отработанного тонера, этот бункер требует очистки.

7.Разрядка.

На данном этапе происходит удаление остаточного потенциала с поверхности барабана. При освещении барабана светом от лампы разрядки, происходит генерирование положительных и отрицательных зарядов в слое генерирования носителей, что приводит к нейтрализации и исчезновению остаточных зарядов на поверхности алюминиевого слоя и поверхности барабана. В итоге потенциал поверхности барабана после этого этапа приближается к нулю.
