9.2.2 Типова технологічна схема автоматизованого нафтовидобувного підприємства

Технологічна схема нафтовидобувного підприємства зображена на рис. 9.4. Газонафтова суміш з домішками води від глубиннонасосних 1, фонтанних 2 і газліфтних 3 свердловин поступає по одному трубопроводу на автоматизовану групову вимірювальну установку (ГУ) 4, де кожна свердловина автоматично за заданою програмою підключається до вимірювального пристрою.

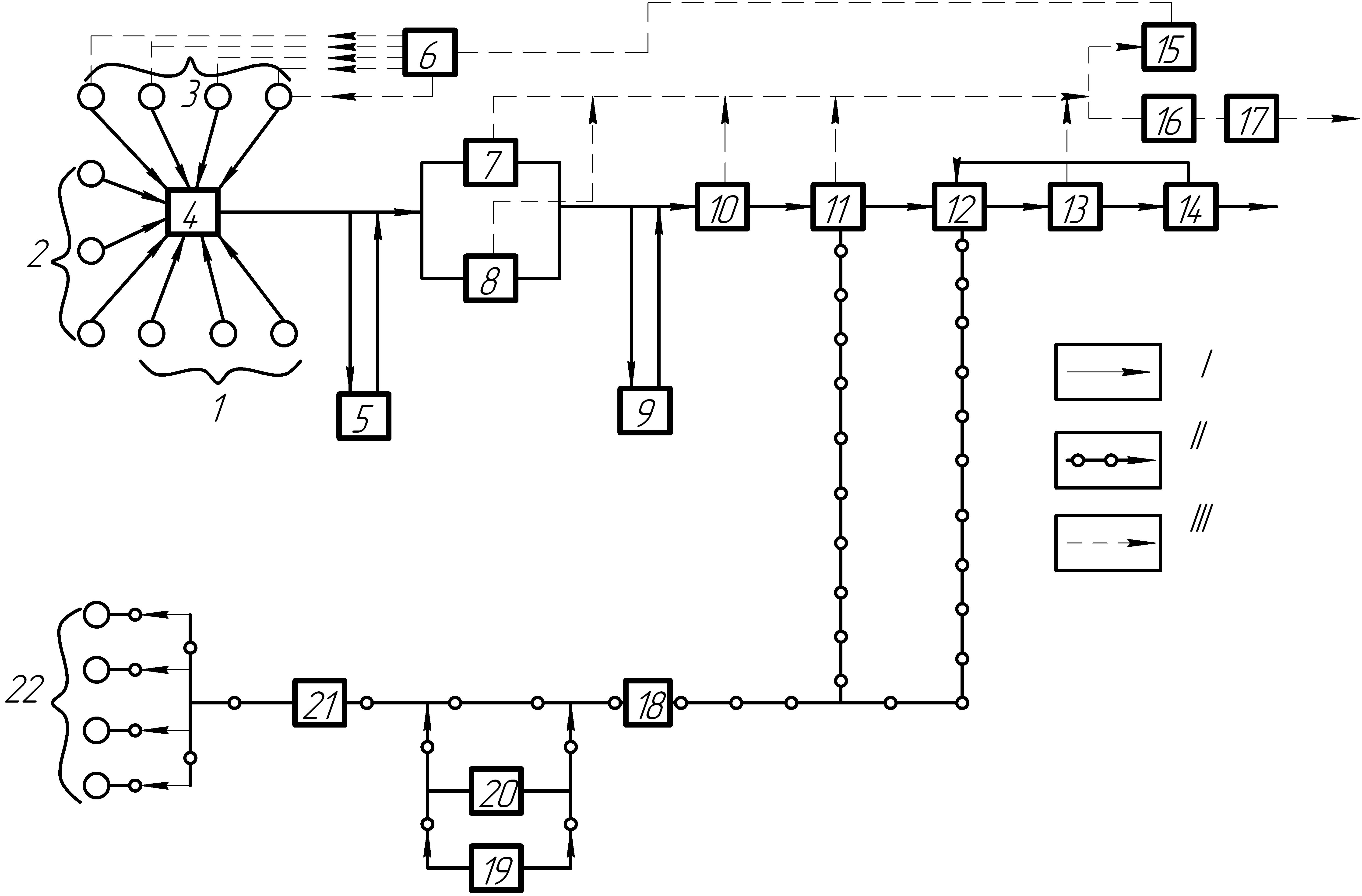

I — нафта; II — вода; III —газ

Рисунок 9.4 – Технологічна схема нафтовидобувного підприємства

Після вимірювання дебітів рідини і газу газорідинна суміш від ГУ поступає в сепараційну установку 7, де відбувається часткове відділення газу від рідини. Далі продукція свердловин по одному трубопроводу прямує в автоматизовану блочну сепараційну установку, де здійснюється відділення газу від рідини (перший ступінь сепарації). Продукція обводнених свердловин по двох трубопроводах – безводої і обводненої нафти – після вимірювання транспортується на центральний пункт підготовки нафти газу і води (ЦППН). При великому вмісті в нафті парафіну та великій в'язкості застосовують блочні автоматизовані підігріваючі печі 5 типу УН, в яких нафта підігрівається, чим створюються умови для нормальної роботи ГУ і для транспортування нафти до ЦППН. У разі низького буферного тиску експлуатаційних свердловин для транспортування нафти по системі нафтопромислового збору застосовують сепараційні установки 8 з відкачуванням або дотискувальні насосні станції (ДНС) 9. З сепараційних установок 7 і 8 нафта прямує в кінцеві сепараційні установки 10. У разі великого вмісту води (вище 30 %) в рідині, що транспортується, застосовуються сепараційні установки з попереднім скиданням води 11. Після установок 10 водонафтова суміш поступає спочатку в деемульсаційну установку 12, де відбуваються обезводнення і знесолення, а потім в стабілізаційну установку 13 (горячовакуумна сепарація), призначену для відбору з нафти легких вуглеводневих фракцій. На установці 14 здійснюються облік товарної нафти за об'ємом і масою і відкачування її на головні споруди магістрального нафтопроводу. Якщо вміст води в нафті, що поступила на установку 14, перевищує допустимі норми, нафта автоматично повертається на повторну обробку в демульсацйну установку 12. Газ, що виділився з нафти, в сепараційних установках 7, 8, 10 і в установці попереднього обезводнення 11 компресорними станціями 15 і 16 подається на газопереробний завод 17 і на газорозподільні пункти 6, звідки він поступає на нафтові свердловини, що експлуатуються газоліфтним методом. Пластова вода, що відділилася на установках 11 і 12, поступає на установку очищення пластових вод 18, де вона очищається для використання в системі підтримання пластового тиску. З установок очищення вода подається на блочні

автоматизовані кущові насосні станції 21, звідки вона поступає для закачування в нагнітальні свердловини 22. На кущові насосні станції подається також вода з водозабірних 19 і очисні 20 споруд. Облаштування нафтопромислу в даний час здійснюється з урахуванням максимальної централізації найскладніших об'єктів - центральних пунктів збору і підготовки нафти, води і газу.
