8.2.3 Аналіз системи контролю і управління процесом буріння Геотест - 5
Ці станції “Геотест-5” в даний час успішно працюють в Татарстані, Республіці Білорусь і Республіці Комі, а також в Мавританії. Призначені для проведення геолого-геохімічних і технологічних пошукових досліджень, розвідувальних, експлуатаційних і горизонтальних свердловин на нафту і газ.
Станція представляє собою комплекс апаратно-програмних засобів автоматизованого збору, оперативної обробки і інтерпретації інформації при відкритому розрізі, забезпечуючи безаварійний і оптимальний режим проводки свердловини і високу геологічну ефективність пошуково-розвідувального буріння.

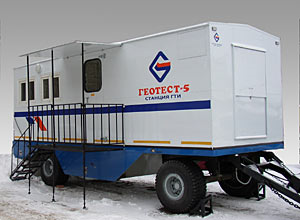

Рисунок 8.9 – Станція на шасі причепа (Станція “Геотест – 5”)
Станція розміщається в спеціальному вагоні-контейнері, добре обладнаному і зробленому в євростилі. Створено гарні умови для роботи і відпочинку.
Конструктивно і функціонально вагон-контейнер розділений на апаратурний і побутовий відсіки і передпокій.
Склад станції:
1 Вагон-контейнер на шасі причепа або автомобіля з повним комплектом побутового обладнання і засобів життєзабезпечення.
2 Комплект давачів технологічних параметрів буріння:
навантаження на гаку;
момент на роторі;
витрати на виході;
ходу насоса;
навантаження промивної рідини (ПР);
рівень ПР;
густина ПР;
температура ПР;
електропровідність ПР.
Рисунок 8.10 – Блок газового аналізу
3 Блок газового каротажу:
високочутливий програмно-керований хроматограф для визначення вмісту метану, етану, пропану, бутану, пентану і гексану в газоповітряній суміші, промивної рідини;
газоаналізатор для безперервного визначення метану або суміші вуглеводневих газів;
дегазатор жолобовий з газоповітряною лінією і блоком очистки газової суміші;
термовакуумний дегазатор для дегазації промивальної рідини.
4 Комплект геологічних приладів:
карбонатомір мікропроцесорний;
густиномір шламу (прилад для експрес-визначення товщини порід по шламу і керну);
люмінесцентна установка;
осушувач шламу;
мікроскоп стереоскопічний;
вага електронна РТ-600;
вага технічна і торсіонна;
сито фракційне.
Рисунок 8.11 – Апаратний відсік
5 Апаратура реального часу з програмним забезпеченням.
6 Апаратура автономного режиму роботи з програмним забезпеченням.
7 Прикладне програмне забезпечення:
програма “Реєстрація” (програма реєстрації і контролю технологічних параметрів, з виданням звітів, і формування бази даних реального часу);
програма “Chrom” (програма керування хроматографом і реєстрації даних газового аналізу);
програма “GeoData” (програма формування і друкування вихідної діаграми геолого-технологічної інформації, одержаної в процесі буріння свердловини);
програма “TechnoTrack” (обробка даних інклінометра і побудова траєкторії свердловини і плану куща).
8 Комплект з’єднувальних кабелів.
Відмінності станції “Геотест-5”:
Застосування високоякісного хроматографа(1. 10-5 % об. По СН4), що дозволяє виявити витікання слабодіючих і низько діючих колекторів нафти і газу і має широкий діапазон вимірювання: від 1 . 10-5 до 50 % об.
Великий набір давачів технологічних параметрів.
Модульна побудова станції, що дозволяє вибрати оптимальний комплекс давачів, геологічних приладів, апаратури і обладнання, в залежності від поставлених задач.
Можливість отримання достовірної геологічної і технологічної інформації при дослідженні свердловини, при бурінні у важких геолого-технічних умовах (нарахування зон АВПД, карбонатні розрізи, застосування важких бурових розчинів і ІШР).
Гнучка структура програмного забезпечення, що дозволяє адаптувати його під конкретні вимоги замовника.
Виготовлення вагона-лабораторії з врахуванням побажання замовника з використанням екологічно чистих матеріалів.
