Билет№1

1.Термопары. Термоэлектрические термопары.

Термоэлектрическим термометром называется прибор, состоящий из термоэлемента или термопары и присоединенного к нему электроизмерительного прибора. Он применяется для измерения температуры до 1300С и обладает большими достоинствами:1)хорошая точность; 2)позволяет измерять темп-ры в большом интервале их абсолютных значений; 3)дает возможность централизовать контроль темп-ры присоед. Нескольких термопар через переключатель к одному электроизмерительному прибору;4)позволяет производить дистанционный замер темп-ры и автоматически записывать самопишущим прибором. Действие термопары основано на термоэлектрическом эффекте, т.е. появление термоэлектродвижущей силы в цепи составленная из разнородных металлов в случае нагрева их место соединения, т.е. спая. Состоит из: термопары, защитного чехла и соединительной головки. Сущность метода заключается в возникновении электродвижущей силы ЭДС в проводнике, концы которого имеют различную темп-ру. Для получения зависимости термоЭДС от одной темп-ры t2 необходимо поддерживать темп-ру t1 на постоянном уровне от 0 до 20С. В качестве термопар, часто применяют комбинацию материалов, имеющие значение развивать ЭДС. Термопара состоит из 2-ух термоэлектродов Аи В, концы которых соед. Между собой при помощи сварки и образуют спай, помещаемый в среду темп-ру которой необходимо измерить. Вторым и третьим свободными концами электродов выведенными за пределы контролируемой среды в пространство с известной темп-ой, подключаемся к измерительным проводам, идущим к милливольтметру.

2. Классификация регуляторов давления, основные элементы регуляторов. Структурная схема системы автоматического регулирования, основные свойства объектов регулирования.

Основная задача автоматического регулирования в энергетической установке это обеспечить работу во всей области гарантированных режимов.

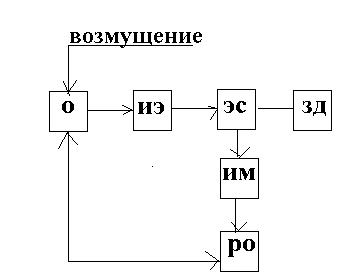

О-объект регулирования. Это установка, в которой протекает автоматический регулируемый процесс. ИЭ-измерительный элемент. Служит для измерения действительного значения регулируемого параметра. ЗД-задачик. Служит для задания требуемого значения регулируемого параметра. ЭС-элемент сравнения. Служит для сравнения требуемого и действительного значения регулируемого параметра. ИМ-испольнительный механизм. Служит для перемещения регулируемого органа. РО-реглируемый орган. Служит для перемещения и изменения расхода регулируемого параметра. Возмущение-внешнее воздействие, которое изменяет величину регулируемого параметра. Регулятор предназначен для снижения давления газа с высокого или среднего а низкое давление. Существуют регуляторы прямого и непрямого действия. В регуляторах непрямого действия в качестве энергии используется вспомогательный источник-пневматический, электрический, гидравлический и др.

3. Газоанализатор «Родос» значение, устройство, принцип действия, технические характеристики.

Газоанализатор предназначен для измерения до взрывоопасных концентраций метана (пропана) в воздухе и выдачи предупредительной сигнализации при превышении установленного порога измеряемого компонента на объектах общепромышленного назначения, жилищно-коммунальных хозяйств. Условия эксплуатации: -температура окружающей среды от -20 до +40С; -относительная влажность окр. среды до 95% при темп-ре 35С; -атмосферное давление от 84 кПа до 106,7кПа. Тех. Харак-ки:.а)содержание метана от 0 до 4,0 об %, пропана от 0 до 1,6 об %. б) температура среды от -20 до 0С, Газоанализатор выполнен в герметичном металлическом корпусе, состоящем из основания и крышки закрепленной на основании 4-мя винтами, один из которых пломбируется. В левом верхнем углу корпуса выполнен детекторный блок со штуцерами, к которым присоединяются соответственно трубка с пробозаборным зондом и микронасос от которого газовая смесь подается к выходному отверстию по трубке. В детекторный блок ввернуты: заглушка, закрывающая резьбовое отверстие, предназначенное для штуцера, используемого при проведении калибровки, слева конденсата, или при проведении измерений с использованием резиновой груши и втулка с закрепленным термокаталитическим сенсором с дисковым держателем. В торцевой части корпуса установлены кнопка «В» для включения и выключения работы прибора и кнопка «Р» для задания режима работы прибора и калибровки, светодиод «С» предупредительной сигнализацией и светодиодный индикатор. На правой боковой поверхности корпуса выполнены отверстия, закрытые заглушками. В первом из них располагаются калибровочная кнопка, гнездо для проверки тока короткого замыкания, во втором - гнездо для зарядки аккумуляторной батареи. В основании корпуса выполнено отверстие для звукового капсюля. На торцевой поверхности прибора расположена этикетка с обозначением кнопок и светодиода и указанием измеряемых газов и единицы измерения из концентрации.
