8 Расчет рабочего режима
Определим сопротивления по формулам:
(8.1)
(8.2)
Определим коэффициент
по формуле:
(8.3)
Используем приближенную
формулу так как
(8.4)
Определим активную составляющую тока синхронного холостого хода по формуле:
(8.5)
Так как
,
определим коэффициенты
по формулам:
(8.6)
(8.7)
(8.8)
(8.9)
Потери не меняющиеся при изменении скольжения:
Рст+Рмех. (8.10)
Подставим в формулы (8.1)…(8.10) численные значения. Получившееся результаты сведем в таблицу 1.
Таблица 1 – Расчет рабочих характеристик
|
|
|
|
|
|
|
|
|
Рст+Рмех, кВт |
12,149 |
351,415 |
1,014 |
0,071 |
0,113 |
1,028 |
25,818 |
114,302 |
0 |
0,055 |
,Ом
,А
Номинальные данные спроектированного двигателя:
Рассчитываем рабочие характеристики для скольжений s=0,005; 0,01; 0,015; 0,02; 0,025; 0,03; принимая предварительно что sном= 0,327. Сведем результаты в таблицу 2.
Таблица 2 – Рабочие характеристики АД
Формула |
Разм-ть |
Скольжение s |
Sном |
|||||
0,005 |
0,01 |
0,015 |
0,02 |
0,025 |
0,03 |
0,032 |
||
a’r2’/s’ |
Ом |
12464,8472 |
6232,4236 |
4154,949 |
3116,212 |
2492,969 |
2077,475 |
190,707 |
R |
Ом |
12490,665 |
6258,242 |
4180,767 |
3142,030 |
2518,788 |
2103,293 |
216,526 |
X |
Ом |
114,301733 |
114,30173 |
114,3017 |
114,3017 |
114,3017 |
114,3017 |
114,302 |
Z |
Ом |
12491,1884 |
6259,2856 |
4182,33 |
3144,108 |
2521,38 |
2106,396 |
244,843 |
I2” |
A |
0,03042144 |
0,0607098 |
0,090858 |
0,120861 |
0,150711 |
0,180403 |
1,55201 |
cosφ2’ |
- |
0,99995813 |
0,9998333 |
0,999626 |
0,999339 |
0,998972 |
0,998527 |
0,88434 |
sinφ2’ |
- |
0,00915059 |
0,0182611 |
0,02733 |
0,036354 |
0,045333 |
0,054264 |
0,46684 |
I1a |
A |
0,14306789 |
0,1733474 |
0,203472 |
0,233429 |
0,263204 |
0,292785 |
1,48516 |
I1p |
A |
0,11292609 |
0,1137563 |
0,115131 |
0,117042 |
0,11948 |
0,122437 |
0,83718 |
I1 |
A |
0,18226553 |
0,2073399 |
0,233786 |
0,261128 |
0,289053 |
0,317354 |
1,70487 |
I2’ |
A |
0,03083827 |
0,0615416 |
0,092103 |
0,122517 |
0,152776 |
0,182875 |
1,57328 |
P1 |
кВт |
0,16309739 |
0,197616 |
0,231958 |
0,266109 |
0,300052 |
0,333775 |
1,69308 |
Pэ1 |
кВт |
0,00253833 |
0,0032848 |
0,004176 |
0,00521 |
0,006384 |
0,007695 |
0,22209 |
Pэ2 |
кВт |
0,00017304 |
0,0006891 |
0,001544 |
0,002731 |
0,004247 |
0,006085 |
0,45037 |
Pдоб |
кВт |
0,00081549 |
0,0009881 |
0,00116 |
0,001331 |
0,0015 |
0,001669 |
0,00847 |
∑P |
кВт |
0,058 |
0,060 |
0,062 |
0,064 |
0,067 |
0,070 |
0,736 |
P2 |
кВт |
0,105 |
0,138 |
0,170 |
0,202 |
0,233 |
0,263 |
0,977 |
η |
- |
0,64133122 |
0,6967197 |
0,733355 |
0,758584 |
0,776365 |
0,789018 |
0,64535 |
cosφ |
- |
0,78494211 |
0,8360543 |
0,870334 |
0,893926 |
0,910573 |
0,92258 |
0,87113 |
На рисунках представлены рабочие характеристики АД

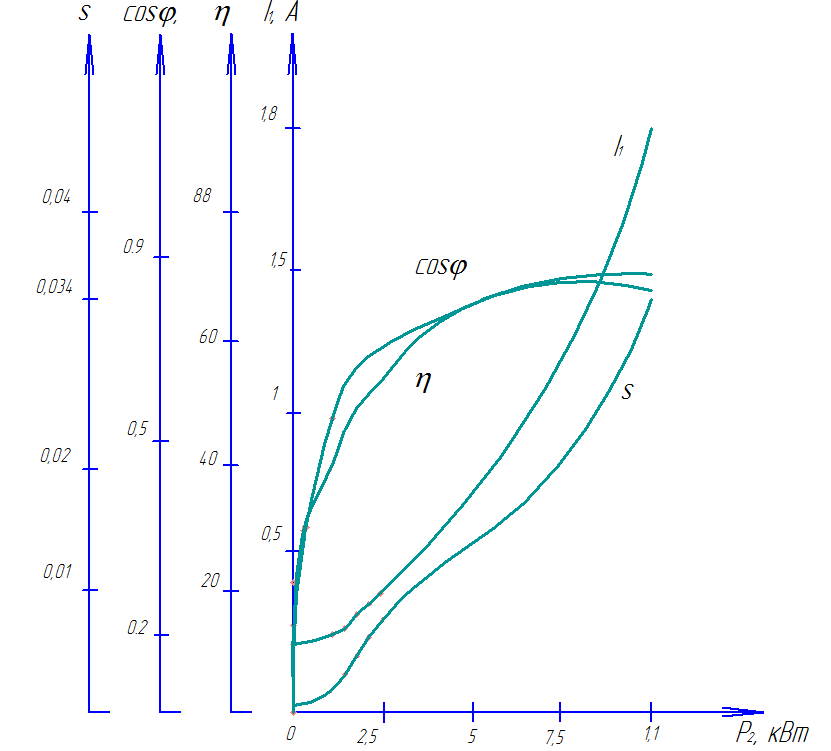

Рисунок 1 – Рабочие характеристики АД
