6 Расчет параметров обмоток статора и ротора

Активное сопротивление обмотки статора:

(6.1)

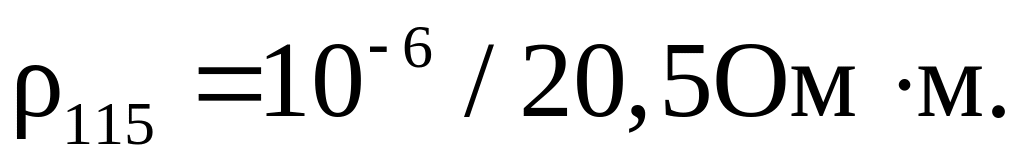

где ₁₁₅ - удельное сопротивление медных проводников, ;

k_R - коэффициент увеличения активного сопротивления фазы обмотки от действия эффекта вытеснения тока k_R = 1;

L₁ - длина проводников фазы обмотки статора, определяется по формуле:

(6.2)

где - средняя длинна витка обмотки статора, определяется по формуле:

(6.3)

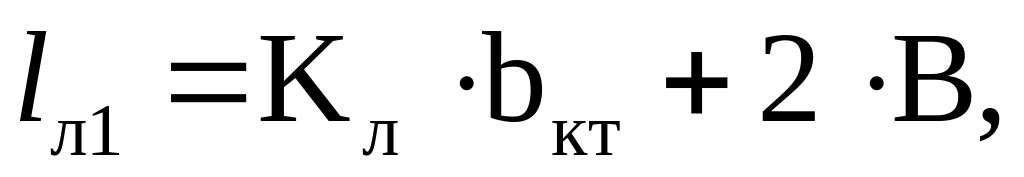

где - длинна лобовой части катушки обмотки статора, определяется по

формуле:

(6.4)

где B - вылет прямоугольной части катушки из паза, B = 0,01 м

К_л находится по [2]: .

- средняя ширина катушки всыпной обмотки статора, определяется по формуле:

(6.5)

_{Подставим в формулы (6.1), (6.2), (6.3), (6.4) и (6.5) численные значения и}

_{получим:}

Длина вылета лобовой части катушки:

(6.6)

где k_выл =0,5 по [2] для 2р=8.

Подставим в формулу (6.6) численные значения и получим:

Относительное значение активного сопротивления обмотки статора:

(6.7)

Подставим в формулу (6.7) численные значения и получим :

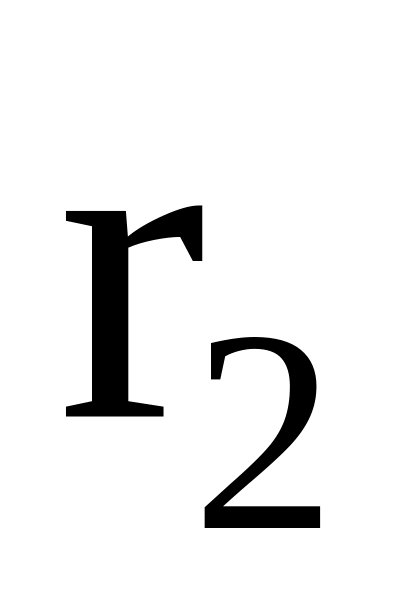

Активное сопротивление фазы обмотки ротора:

(6.8)

где r_c - cопротивление стержня короткозамкнутого ротора, определяется по

формуле:

(6.9)

r_кл - cопротивление участка замыкающего кольца, расположенного между двумя соседними стержнями, определяется по формуле:

(6.10)

Для литой алюминиевой обмотки ротора

_{Подставим в формулы (6.8), (6.9) и (6.10) численные значения и получим:}

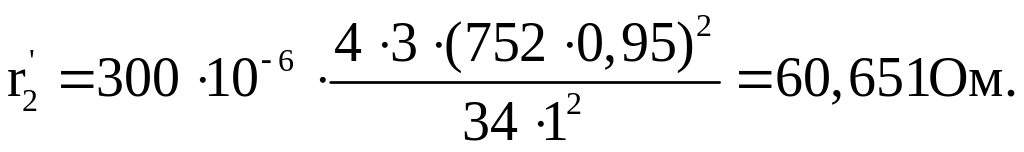

Приводим к числу витков обмотки статора:

(6.11)

Отметим, что скос пазов отсутствует k_ск= 1,5.

Подставим в формулу (6.11) численные значения и получим:

Относительное значение приведенного активного сопротивления фазы обмотки ротора, определяется по формуле:

(6.12)

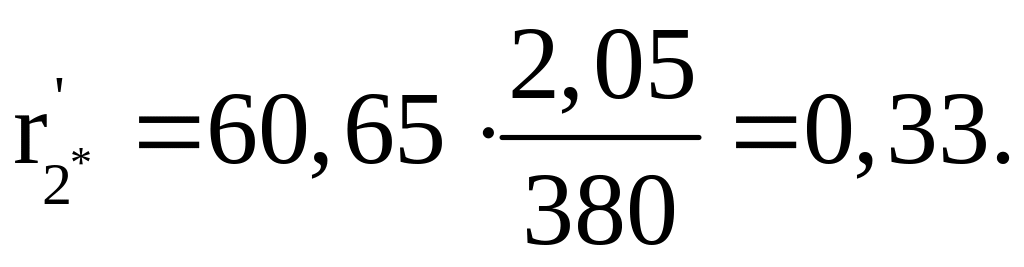

Подставим в формулу (6.12) численные значения и получим:

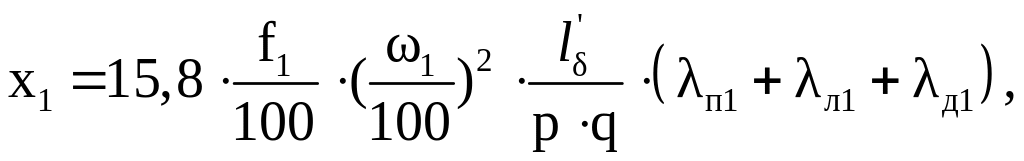

Индуктивное сопротивление фазы обмотки статора:

(6.13)

где _П1 - коэффициент магнитной проводимости пазового рассеяния обмотки статора, определяется по формуле:

(6.14)

где =1 и k'_=1 - коэффициенты магнитной проводимости пазового рассеяния;

_Л1 - коэффициент магнитной проводимости лобового рассеяния обмотки статора, определяется по формуле:

(6.15)

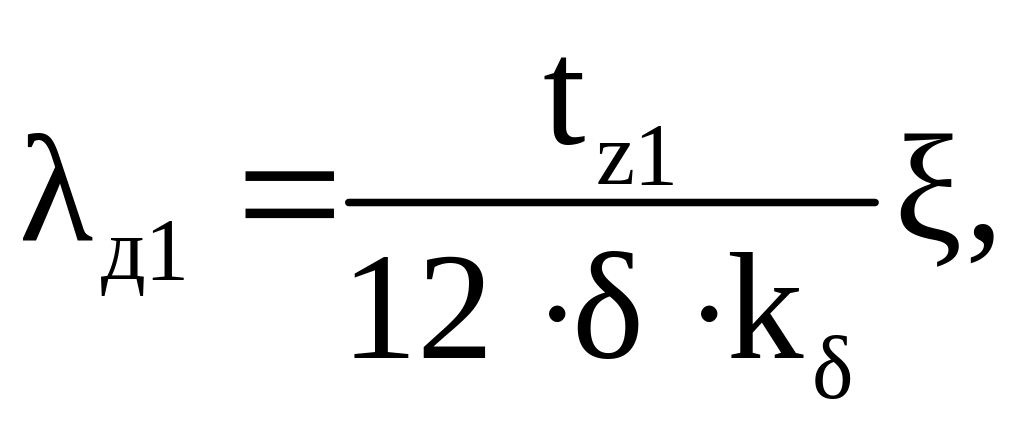

_Д1 - коэффициент магнитной проводимости дифференциального рассеяния обмотки статора, определяется по формуле:

(6.16)

где  –коэффициент учитывающий укорочение шага обмотки и размерные соотношения зубцовых зон и воздушного зазора, определяется по формуле:

(6.17)

Для по [2] принимаем

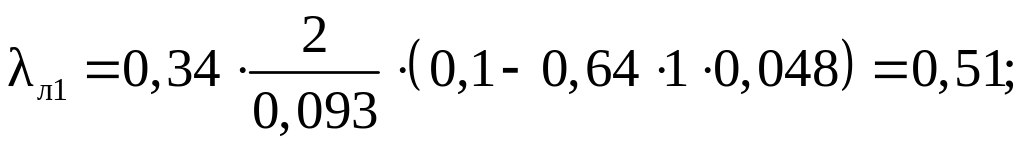

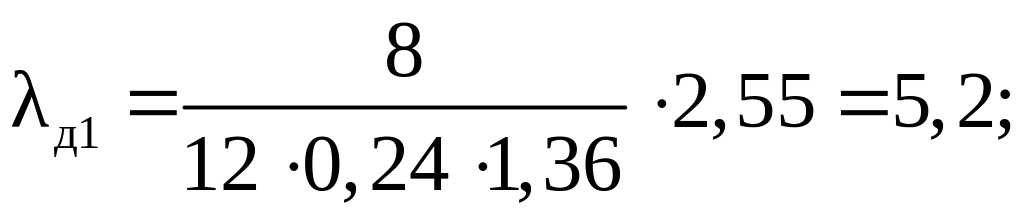

_{Подставим в формулы (6.13), (6.14), (6.15), (6.16) и (6.17) численные значения и получим:}

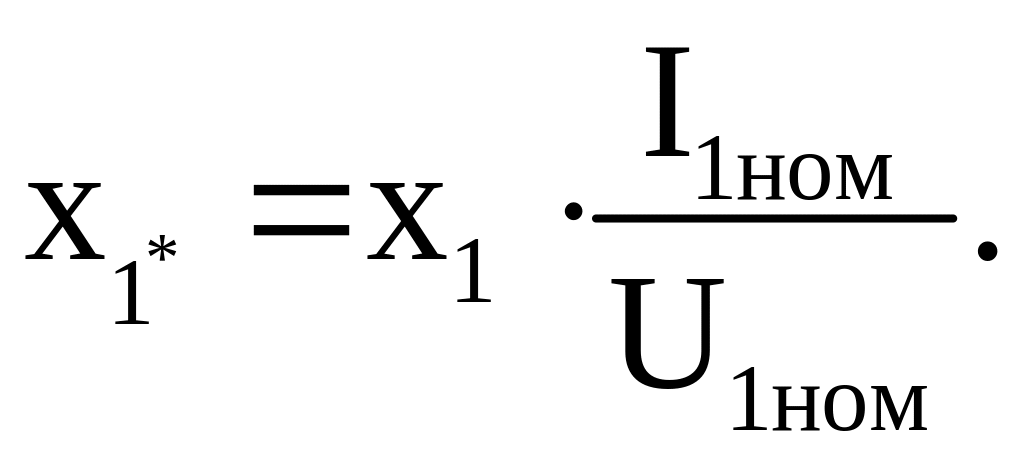

Относительное значение индуктивного сопротивления фазы обмотки статора:

(6.18)

Подставим в формулу (6.18) численные значения и получим:

Индуктивное сопротивление обмотки короткозамкнутого ротора:

(6.19)

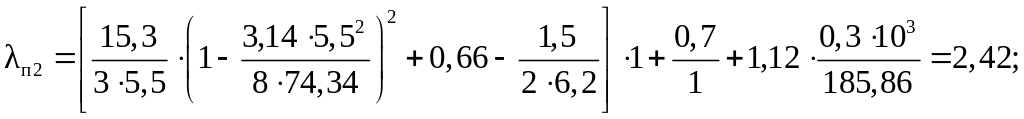

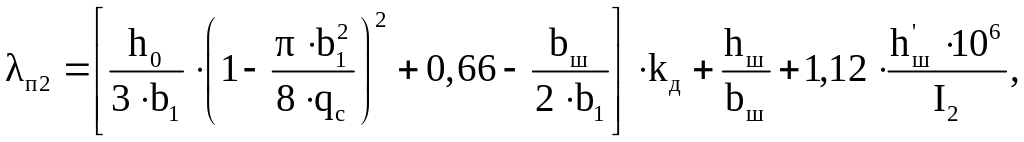

где _П2 -коэффициент магнитной проводимости пазового рассеяния обмотки ротора, определяется по формуле:

(6.20)

где

(6.21)

_Л2 - коэффициент магнитной проводимости лобового рассеяния обмотки ротора, определяется по формуле:

(6.22)

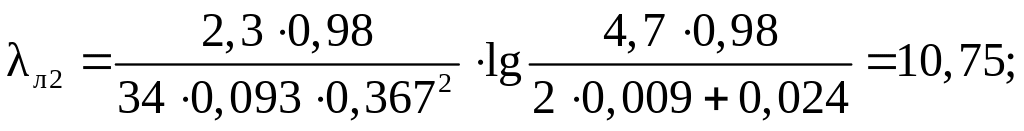

_Д2 - коэффициент магнитной проводимости дифференциального рассеяния обмотки ротора, определяется по формуле:

(6.23)

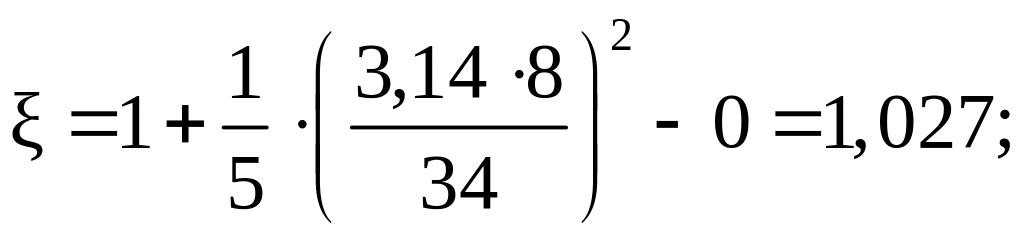

где – коэффициент учитывающий укорочение шага обмотки и размерные соотношения зубцовых зон и воздушного зазора, определяется по формуле:

(6.24)

При закрытых пазах .

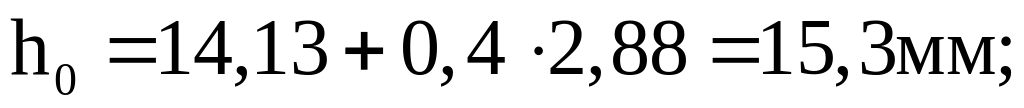

_{Подставим в формулы (6.19), (6.20), (6.21), (6.22) , (6.23) и (6.24) численные значения и получим:}

Приводим x₂ к числу витков статора по [2]:

(6.25)

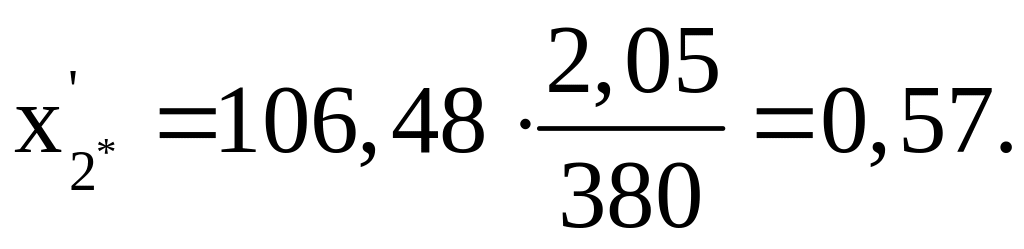

Относительное значение приведенного индуктивного сопротивления фазы обмотки ротора, определяется по формуле:

(6.26)

Подставим в формулу (6.26) численные значения и получим:
