Приложение 1
ГРАФИКИ РАСЧЕТНЫХ ТЕМПЕРАТУРНЫХ НАПОРОВ СЕТЕВЫХ ПОДОГРЕВАТЕЛЕЙ
Приведенные
на графиках расчетные температурные
напоры
получены
в результате тепловых расчетов сетевых
подогревателей.
Расчетные температурные напоры для вертикальных подогревателей изменяются в широком диапазоне и при удельной тепловой нагрузке (120-160)·103 ккал/(м2·ч) достигают 25-30 °С.
Ключ к графикам: t2 → t1 → GН→δtр;
fв - площадь живого сечения по воде;
dН/dвн - наружный диаметр / внутренний диаметр трубок;
Н - длина пленки конденсата.
На рисунках 6 и 7 представлены графики расчетных температурных напоров сетевых подогревателей турбины ТА-1 (основные бойлера и пиковый бойлер).
А)
Б)

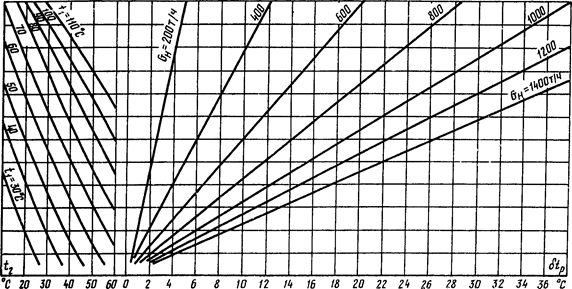

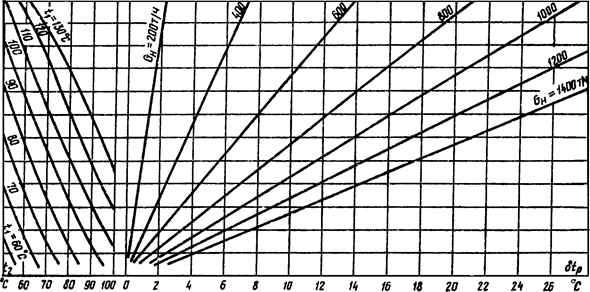

Рис. 6 (А, Б). График расчетных температурных напоров сетевого подогревателя ПСВ-315-3-23 (основные бойлера (ОБ-1, 2) трубки латунные, число ходов 2, fв = 0,1380 м2, dH/dвн = 19/17 мм, Н = 1,20 м): a - t2 = 10 ÷ 60 °C; б - t2 = 50 ÷ 100 °C.

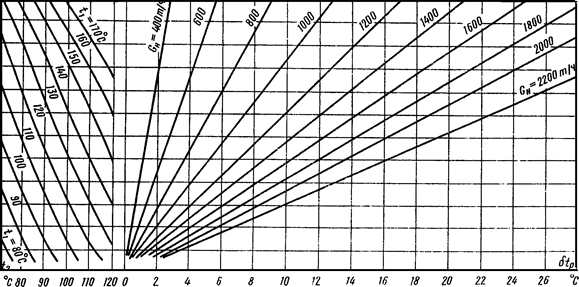

Рис. 7. График расчетных температурных напоров сетевого подогревателя ПCВ-500-14-23 (пиковый бойлер (ПБ), трубки латунные, число ходов 2, fв = 0,2190 м2, dH/dвн = 19/17 мм, Н = 1,19 м)
Приложение 2 технические характеристики сетевых пароводяных подогревателей
Тип |
Количество × длина трубок, мм |
Наружный диаметр × толщина стенки трубок, мм |
Число ходов по воде |
Площадь сечения по воде, м2 |
Длина пленки конденсата, м |
Расчетные параметры |
|||||||||||
Расход воды, т/ч |
Давление, МПа (кгс/см2) |
Температура, °С |
Тепловая производительность, Гкал/ч |
Гидравлические потери напора, м |
|||||||||||||
в трубках |
в корпусе |
на входе |
на выходе |
||||||||||||||
Основные |
|||||||||||||||||
БО-90м |
488×3170 |
19×0,75 |
4 |
0,0297 |
1,45 |
250 |
1,5 (15) |
3,5 |
70 |
110 |
10,0 |
8,8 |
|||||
БО-130м |
708×3166 |
19×0,75 |
4 |
0,0426 |
1,45 |
380 |
1,5 (15) |
3,5 |
70 |
110 |
15,2 |
9,9 |
|||||
БО-200м |
1018×3410 |
19×0,75 |
4 |
0,0613 |
1,67 |
550 |
1,5 (15) |
3,5 |
70 |
110 |
22,0 |
10,2 |
|||||
ПСВ-200-3-23 |
1020×3410 |
19×1,0 |
4 |
0,0577 |
1,33 |
400 |
2,4 (24) |
4,0 |
70 |
115 |
18,0 |
6,3 |
|||||
ПСВ-200-3-23 |
1020×3410 |
19×1,0 |
2 |
0,1154 |
1,33 |
800 |
2,4 (24) |
4,0 |
70 |
100 |
24,0 |
3,2 |
|||||
ПСВ-315-3-23 (ОБ-1,2) |
1212×4545 |
19×1,0 |
2 |
0,1380 |
1,20 |
1130 |
2,4 (24) |
4,0 |
70 |
105 |
39,5 |
5,0 |
|||||
БО-350м |
1320×4545 |
19×0,75 |
4 |
0,0792 |
1,61 |
700 |
1,5 (15) |
3,5 |
70 |
115 |
31,5 |
11,3 |
|||||
БО-350м |
1320×4545 |
19×0,75 |
2 |
0,1580 |
1,61 |
1400 |
1,5 (15) |
3,5 |
70 |
100 |
42,0 |
5,7 |
|||||
ПСВ-500-3-23 |
1930×4545 |
19×1,0 |
2 |
0,2190 |
1,23 |
1500 |
2,4 (24) |
4,0 |
70 |
110 |
60,0 |
3,6 |
|||||
БО-550-3м |
2092×4545 |
19×0,75 |
4 |
0,1251 |
1,80 |
1100 |
1,5 (15) |
3,5 |
70 |
115 |
49,5 |
11,1 |
|||||
БО-550-3м |
2092×4545 |
19×0,75 |
2 |
0,2502 |
1,80 |
2200 |
1,5 (15) |
3,5 |
70 |
100 |
66,0 |
5,0 |
|||||
ПСГ-800-3-8 |
2300×4600 |
24×1,0 |
4 |
0,2185 |
- |
1250 |
0,9 (9) |
4,0 |
70 |
115 |
56,2 |
4,4 |
|||||
ПСГ-1300-3-8 |
3440×5000 |
24×1,0 |
4 |
0,3270 |
- |
2000 |
0,9 (9) |
4,0 |
70 |
115 |
90,0 |
5,1 |
|||||
БГ-1300 |
2220×8000 |
24×1,0 |
2 |
0,4220 |
- |
3000 |
1,5 (15) |
3,5 |
70 |
105 |
105,0 |
4,4 |
|||||
БВ-1350 |
3142×6000 |
24×1,0 |
2 |
0,5960 |
- |
3000 |
1,5 (15) |
3,5 |
70 |
110 |
120,0 |
2,1 |
|||||
ПСГ-2300-3-8 |
4999×6080 |
24×1,0 |
4 |
0,4750 |
- |
3500 |
0,9 (9) |
4,0 |
70 |
115 |
157,5 |
8,0 |
|||||
ПСГ-2300-3-8 |
14999×6080 |
24×1,0 |
2 |
0,9500 |
- |
5000 |
0,9 (9) |
4,0 |
70 |
105 |
175,0 |
2,2 |
|||||
ПСГ-5000-2,5-8 |
7208×9000 |
25×1,0 |
4 |
0,7482 |
- |
6000 |
0,9 (9) |
3,5 |
70 |
120 |
300,0 |
11,3 |
|||||
Пиковые |
|||||||||||||||||
БП-90м |
488×3170 |
19×0,75 |
2 |
0,0594 |
1,45 |
500 |
1,5 (15) |
6,0 |
100 |
125 |
12,5 |
4,5 |
|||||
ПСВ-90-7-15 |
456×3410 |
19×1,0 |
4 |
0,0259 |
1,31 |
175 |
1,6 (16) |
8,0 |
70 |
150 |
14,0 |
5,8 |
|||||
ПСВ-90-7-15 |
456×3410 |
19×1,0 |
2 |
0,0518 |
1,31 |
350 |
1,6 (16) |
8,0 |
70 |
130 |
21,0 |
3,0 |
|||||
ПСВ-125-7-15 |
640×3410 |
19×1,0 |
4 |
0,0362 |
1,31 |
250 |
1,6 (16) |
8,0 |
70 |
150 |
20,0 |
6,1 |
|||||
ПСВ-125-7-15 |
640×3410 |
19×1,0 |
2 |
0,0724 |
1,31 |
500 |
1,6 (16) |
8,0 |
70 |
130 |
30,0 |
3,1 |
|||||
БП-200м |
1018×3410 |
19×0,75 |
2 |
0,1225 |
1,67 |
1100 |
1,5 (15) |
8,0 |
100 |
130 |
33,0 |
5,1 |
|||||
БП-200у |
1018×3410 |
19×0,75 |
2 |
0,1225 |
1,67 |
1100 |
1.5 (15) |
14,0 |
100 |
150 |
55,0 |
5,1 |
|||||
ПСВ-200-7-15 |
1020×3410 |
19×1,0 |
4 |
0,0577 |
1,33 |
400 |
1,6 (16) |
8,0 |
70 |
150 |
32,0 |
6,1 |
|||||
ПСВ-200-7-15 |
1020×3410 |
19×1,0 |
2 |
0,1154 |
1,33 |
800 |
1,6 (16) |
8,0 |
70 |
125 |
44,0 |
3,1 |
|||||
ПСВ-200-14-23 |
1020×3410 |
19×1,0 |
4 |
0,0577 |
1,33 |
400 |
2,4 (24) |
15,0 |
100 |
170 |
28,0 |
6,1 |
|||||
ПСВ-200-14-23 |
1020×3410 |
19×1,0 |
2 |
0,1154 |
1,33 |
800 |
2,4 (24) |
15,0 |
100 |
155 |
44,0 |
3,1 |
|||||
БП-300-2м |
1144×4545 |
19×0,75 |
2 |
1,1355 |
1,61 |
1200 |
1,5 (15) |
14,0 |
100 |
160 |
72,0 |
8,7 |
|||||
ПСВ-315-14-23 |
1212×4545 |
19×1,0 |
2 |
0,1380 |
1,25 |
1130 |
2,4 (24) |
15,0 |
100 |
160 |
67,8 |
5,0 |
|||||
БП-500м |
1880×4545 |
19×0,75 |
2 |
0,2260 |
1,62 |
2000 |
1,5 (15) |
14,0 |
100 |
160 |
120,0 |
5,7 |
|||||
ПСВ-500-14-23 (ПБ) |
1930×4545 |
19×1,0 |
2 |
0,2190 |
1,19 |
1500 |
2,4 (24) |
15,0 |
100 |
165 |
97,5 |
3,6 |
|||||
Приложение 3

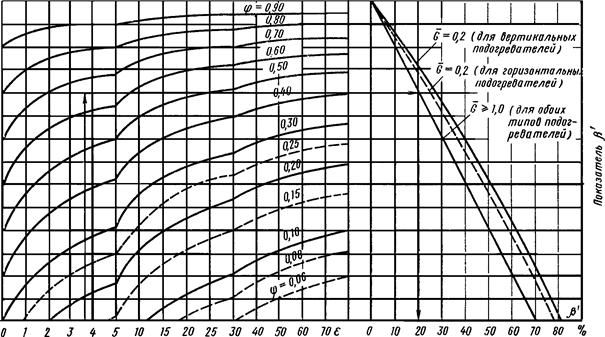

ПОКАЗАТЕЛЬ β’
0462S10-03461
Приложение 4
ПРИМЕРЫ ОЦЕНКИ СОСТОЯНИЯ ПОВЕРХНОСТИ НАГРЕВА СЕТЕВОГО ПОДОГРЕВАТЕЛЯ
Пример 1. Для пикового подогревателя ПСВ-500-14-23, работающего на сетевой воде, в результате измерений получены следующие усредненные значения:
GИ = 1400 т/ч;
=
110 °С;
=
150 °С;
=
9,0 кгс/см2 (
=
174,5 °С).
Определяем:
0462S10-03461
0462S10-03461
0462S10-03461
δtР = 12,5 °С (по рис.3);
0462S10-03461
β’= 34 %. (по графику приложения 3).
Состояние подогревателя оценивается неудовлетворительным.
Результаты данных измерений и оценки состояния поверхности нагрева приведенных примеров сведены в прилагаемую таблицу.
Результаты оценки состояния поверхности нагрева подогревателя типа ______________________________ ст. № _____________________
Дата проведения измерений |
Температура воды на входе , °С |
Температура воды на выходе , °С |
Расход сетевой воды, т/ч |
Давление пара
|
Температура насыщенного пара , °С |
Фактический
температурный напор
|
Расчетный температурный напор, tР, °С |
Нагрев сетевой воды t, °С |
Отношение
|
Отношение
|
Степень загрязнения ′, % |
Вывод о состоянии подогревателя |
|
измеренный GИ |
относительный |
||||||||||||
1 |
110 |
150 |
1400 |
0,9 |
9,00 |
174,5 |
24,5 |
12,5 |
40,0 |
3,20 |
0,51 |
34 |
Неудовлетворительное |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
,
кгс/см2
,
°С
Результаты оценки состояния поверхности нагрева подогревателей типа ПСВ-315-3-23, основные бойлера (ОБ-1, 2)
Дата проведения измерений |
Температура воды на входе , °С |
Температура воды на выходе , °С |
Расход сетевой воды, т/ч |
Давление пара , кгс/см2 |
Температура насыщенного пара , °С |
Фактический температурный напор , °С |
Расчетный температурный напор, tР, °С |
Нагрев сетевой воды t, °С |
Отношение
|
Отношение
|
Степень загрязнения ′, % |
Вывод о состоянии подогревателя |
|
измеренный GИ |
относительный |
||||||||||||
02.12.2013г. (ОБ-1) |
|
|
|
|
|
|
|
|
|
|
|
|
|
02.12.2013г. (ОБ-2) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Результаты оценки состояния поверхности нагрева подогревателя типа ПCВ-500-14-23, пиковый бойлер (ПБ)
Дата проведения измерений |
Температура воды на входе , °С |
Температура воды на выходе , °С |
Расход сетевой воды, т/ч |
Давление пара , кгс/см2 |
Температура насыщенного пара , °С |
Фактический температурный напор , °С |
Расчетный температурный напор, tР, °С |
Нагрев сетевой воды t, °С |
Отношение
|
Отношение
|
Степень загрязнения ′, % |
Вывод о состоянии подогревателя |
|
измеренный GИ |
относительный |
||||||||||||
02.12.2013г. (ПБ) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
