Ножевые разъединители ртд-20 и р-49-03

Н АЗНАЧЕНИЕ:РТД-20 на ВЛ-80^с, а Р-49-03 на ЭП1М служат для отключения неисправного ТЭД.

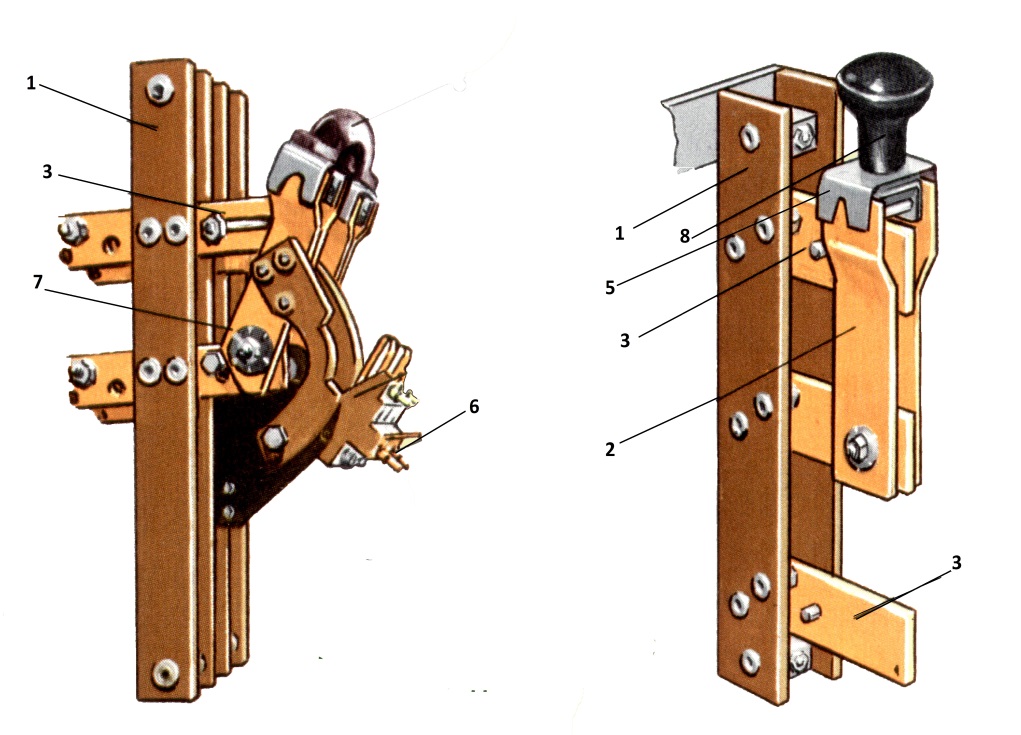

УСТРОЙСТВО: состоит из однополюсного разъединителя на два положения

«Включено» и «Выключено». Между двумя изоляционными рейками 1 крепятся: неподвижный контакт в виде медной пластины 2, подвижный нож 3, состоящий из двух пластин, один конец которых шарнирно крепится на второй медной пластине (нижней). Нажатие ножей обеспечивают круглые пружинные шайбы 4. Верхние концы пластин ножа стянуты пластичными пружинами и имеют изоляционную рукоятку. Имеет две блокировки КЭ-153 5, которые переключаются фигурными изоляционными рычагами, расположенных на

пластинах подвижного ножа 3.

ПРИМЕНЕНИЕ:

На ВЛ-80с применяются по четыре разъединителя РТД-20 на каждой секции. Блокировки ОД1, ОД2, ОД3 и ОД4 замкнуты при включенном положении ножа и находятся в цепях (см. схему выше)

• Одна блокировка на катушку вентиля ЛК.

• Вторая на катушку реле времени защиты от боксования при тяге 211 или 212 .

На ЭП1М применяются шесть разъединителей типа Р-49-03, они отличаются приводом блокировокQS11, QS12 и QS13.Они располагаются по три разъединителя в БСА А11 и А12. По две блокировки каждого разъединителя замкнуты во включенном положении их ножей и находятся в цепях:

• Одни– в цепи на удерживающую катушку БВ QF11_уд – QF13_уд.

• Вторые–в цепях пескоподачи.

Разъединители шин контакторных ршк-56

НАЗНАЧЕНИЕ: служат для подачи низкого напряжения от сети депо на ТЭД при вводе или выводе электровоза из депо и при передвижении по цеху.

УСТРОЙСТВО:состоит из двух ножевых разъединителей 7, смонтированных на одной панели и имеющих одну рукоятку для включения. Имеются две блокировки КЭ-153 6, которые также переключаются изоляционными фигурными рычагами. В поездном положении РШК выключен, а блокировки 19 и 20 на ВЛ-80^с или QS21 на ЭП1М последовательно включены в цепь катушки вентиля защиты 104 (ВЛ-80с), или в цепь промежуточного реле токоприемника KV44 и находятся в замкнутом положении.

При подаче напряжения от сети депо, разъединитель включают (см. силовую схему) и при этом один нож разъединителя соединяет розетку 106 с плюсовой шиной 2-х ТЭД тележки на ВЛ-80^с, или розетку Х4 с плюсовой шиной 3-х ТЭД на ЭП1М, а второй нож разъединителя соединяет минусовую шину 2-х или 3-х ТЭД с корпусом электровоза и с минусом источника депо. При этом блокировки (см. схему ЦУ):

На ВЛ-80с:

• размыкается бл. 19 или 20 в цепи на катушку ВЗ-104 и становится невозможно поднять токоприемник;

• замыкается блокировка 19 в проводах Н5 – Н17 или блокировка 20 в проводах Н5 – Н18 и шунтируются блокировки аппаратов, контролирующих работу системы охлаждения (маслонасосы, вентиляторы), чтобы включить группу ЛК ТЭД тележки.

На ЭП1М:

• Размыкаются две бл. QS21 в цепи на катушку промежуточного реле токоприемника KV44 и становится невозможно поднять токоприемник.

• Замыкаются две блокировкиQS21 в проводах Н201-Н221, Н201-Н222 и создается цепь на удерживающие катушки БВ QF11_уд – QF13_уд без включения ГВ.

На обоих электровозах РШК располагаются в блоках силовых аппаратов БСА1 и БСА2 - ВЛ-80^с, или А11 и А12 – ЭП1М.
