4. Пневматические аппараты, их расположение и назначение.
4.1. Пву, датчики давления.
РД
Н90 Ж - Автомат минимального давления ГВ (вкл.5,6-5,8 кгс/см2 ; выкл.4,6-4,8кгс/см2).
232
Э31 Э28 - (коридор около дверей кузова со стороны машиниста) ПВУ в цепи питания реле 248. Контролирует выход штоков ПБ1,ПБ2. (вкл.3,5-3,7 кгс/см2 ; выкл.0,5-0,7кгс/см2).
ПВУ1
Н63 Н62 - (коридор около дверей кузова со стороны пом.машиниста) ПВУ отключает вентиль регенерации при снижении давления в ТМ<2,7-2,9 кгс/см2.
Э
9
ПВУ2 Н352 - (в конце секции).
Разбирает схему рекуперации
при давлении в ТЦ>1,3-1,5
кгс/см2.
ПВУ3
Э1 Н91 - (в конце секции. Введено с ВЛ80Р > №1698) ПВУ включает ЭВ нагрузочных устройств 262, 263 при давлении в ТЦ>1,8-2,2 кгс/см2.
ПВУ4
Н162 Н167 - (в конце секции. Введено с ВЛ80Р > №1698) ПВУ включает ЭВ пескоподачи 241, 242 при давлении в ТЦ>2,8-3,3 кгс/см2.
4.2. Электропневматические вентили и клапаны.
ВР |
(около воздухораспределителя усл.№483) |
- |
вентиль регенерации |
104 |
(конец ВВК) |
- |
вентиль защиты |
181-183 |
(компрессорное помещение) |
- |
клапаны продувки |
241, 242 |
(начало и конец секции) |
- |
клапаны пескоподачи |
243 |
(стена кабины) |
- |
клапан свистка |
244 |
(стена кабины) |
- |
клапан тифона |
245 |
(над дверью кузова со стороны машиниста) |
- |
клапан токоприёмника ЭВТ-54 |
246 |
(около компрессора) |
- |
разгрузочный клапан |
261 |
(стена кабины) |
- |
тормоз замещения |
262, 263 |
(стена кабины и конец секции) |
- |
ЭВ нагрузочных устройств |
4.3. Редукторы давления усл.№348
Для тормоза замещения (стена кабины за машинистом) 2,0 – 2,5 кгс/см2.
Для цепей управления (конец секции) - 5,0-5,5 кгс/см2.
Для ограничения давления на питание РД304 (конец секции) - 5,0 кгс/см2.

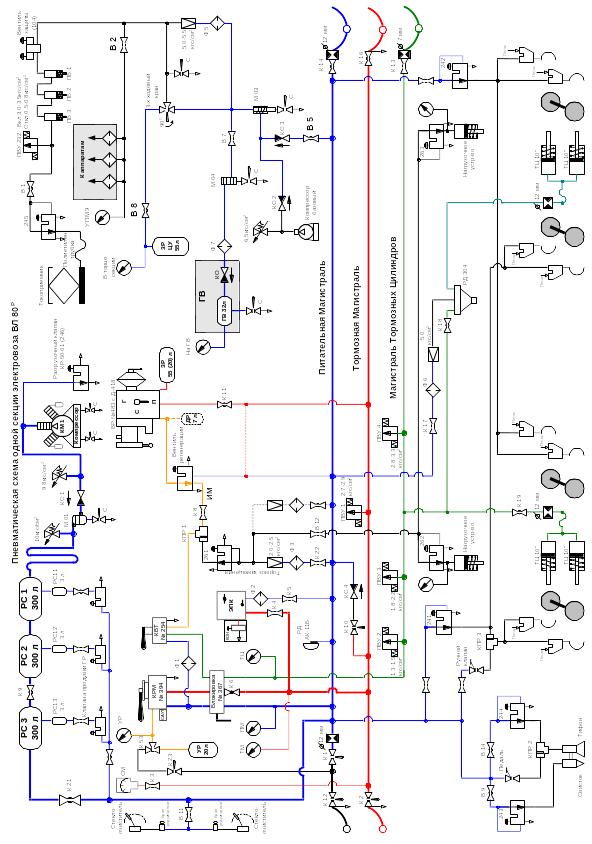

4.4. Пневматическая схема электровоза вл80р.
5. Назначение и расположение предохранителей.
№ в схеме |
Номинал |
Место |
Назначение (№ аппаратов питающихся) |
Поведение электровоза при сгорании предохранителя |
(1) |
(2) |
(3) |
(4) |
(5) |
1. Предохранители для оборудования РЩ |
||||
Пр1 |
100А |
РЩ |
Для аккумуляторной батареи |
Неисправность обнаруживается на нейтральной вставке:
|
Пр2 |
100А |
|||
Пр3 |
100А |
РЩ |
Для ТРПШ-1 |
Отключается контактор К, загорается лампа «ЗБ». |
Пр4 |
100А |
|||
Пр5 |
3А |
Панель №1 |
Для ТН-1 |
На вторичной обмотке ТРПШ-1 занизиться напряжение. Контактор К встанет на звонковую работу, замигает лампа «ЗБ». При напряжении в контактной сети > 28кВ сгорание предохранителей Пр5 или Пр6 не обнаруживается. |
Пр6 |
2А |
РЩ в регуляторе РН-43 |
Для РН-43 |
|
120 |
35А |
Панель №1 |
Для ТРПШ-1 и ТН-1 |
Отключится контактор К и загорится лампа «ЗБ». |
ПРИМЕЧАНИЕ : При сгорании любого из вышеуказанных предохранителей необходимо перейти на аварийное питание от РЩ другой секции. Перевести рубильник 3Р на РЩ(больной секции) вниз. |
||||
2. Предохранители для оборудования ЩР-53 |
||||
Пр1’ |
100А |
ЩР |
Для ТРПШ-2 |
Исчезает нагрузка на тяговых двигателях на одной секции. |
Пр2’ |
100А |
|||
254 |
25А |
Панель №2 |
Для ТРПШ-2 и ТН-2 |
|
253 |
3А |
Панель №2 |
Для ТН-2 |
ТРПШ-2 выдает низкое напряжение и начинается неустойчивая работа кассет ПК и ВК (провалы и броски нагрузки по 4-рем тяговым двигателям на одной секции). |
Пр6’ |
2А |
На ЩР в регуляторе напряжения |
Для РН-43 на ЩР |
|
ПРИМЕЧАНИЕ : При сгорании любого из вышеуказанных предохранителей необходимо перейти на аварийное питание. Рубильник В на ЩР перевести вниз до упора. |
||||
3. Предохранители блоков питания усилителей импульсов А61, А62 на ВЛ80р с ВИП-4000 |
||||
F1 |
1А |
А61 |
В блоках питания А61, А62 (трансформаторное помещение). |
Исчезает нагрузка на двух тяговых двигателях. |
F1 |
1А |
А62 |
||
4. Другие предохранители |
||||
116 |
15А |
Панель №2 |
Для ФС, ППА и БУВИПа |
Исчезает нагрузка на всех 8-ми тяговых двигателях. После переключения 410-х нагрузка появляется. |
115 |
6А |
Панель №4 |
Для тр-ра земляной защиты |
Не будет обнаруживаться «земля» в силовой цепи на «П0» штурвала и в I-ой зоне. |
91 |
0,1А |
Около панели №1 |
Для вольтметра «Тяговый двигатель». |
|
117 |
25А |
Панель №1 |
«Печи кабины» |
|
121 |
0,15А |
Панель №1 |
Для вольтметра «Контактная сеть» |
|
122 |
0,5А |
Панель №1 |
Для счетчиков электроэнергии |
|
152 |
0,5А |
Панель №2 |
||
138 |
3А |
Панель №2 |
«Обогрев ГВ» |
|
197 |
2А |
Панель №1 |
«Розетка 220В в кабине» |
|
198 |
6А |
Панель №2 |
«Обогреватель калорифера» |
|
255 |
6А |
Панель №8 |
Для ДкС |
Не появится ток рекуперации |
(1) |
(2) |
(3) |
(4) |
(5) |
381 |
6А |
Панель №1 |
Для кассет усилителей импульсов ВУВ |
Величина тока возбуждения уменьшиться в 2 раза |
382 |
6А |
Панель №1 |
||
Пр5’ |
5А |
РЩ |
Для лампы освещения РЩ |
|
Пр7 |
50А |
РЩ |
Для обогревателей кранов |
|
Пр8 |
50А |
РЩ |
||
Пр12 |
25А |
РЩ |
Для вспомогательного компрессора |
|
