МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ УКРАИНЫ
ВОСТОЧНОУКРАИНСКИЙ ГОСУДАРСТВЕННЫЙ
УНИВЕРСИТЕТ
МЕТОДИЧЕСКИЕ УКАЗАНИЯ
К ЛАБОРАТОРНЫМ РАБОТАМ
ПО ОБЩЕЙ ФИЗИКЕ
Часть 4. О п т и к а
(для студентов, обучающихся по направлениям
"Физика ", "Прикладная физика ")
УТВЕРЖДЕНО на заседании кафедры физики. Протокол № 5 от 30.12.99
Луганск ВУГУ 2000
УДК 53
Методические указания к лабораторным работам по общей физике. Часть 4. Оптика (для студентов, обучающихся по направлениям "Физика", "Прикладная физика") /Сост.: Е.И. Харченко, B.C. Хлевнюк. - Луганск: Изд-во Восточноукр.гос.ун-та, 1999. -55с.
Содержит материал по методике выполнения лабораторных работ, организации самостоятельной работы и рекомендациями по обработке результатов измерений формированию отчетов.
Составители: Е. И. Харченко, доц.
В. С. Хлевнюк, доц.
Отв. за выпуск П. И. Голубничий, проф.
Рецензент Г. С. Калюжный, доц.
ГЕОМЕТРИЧЕСКАЯ ОПТИКА
I. Определение кардинальных точек оптических систем
l.l Лабораторная pa6oтa
Определение фокусного расстояния тонкой положительной линзы
Цель работы: овладеть способами определения фокусного расстояния тонкой положительной линзы.
Приборы и принадлежности: оптическая скамья, осветитель с объект-сеткой (№ 30), линза (№ 6), экран (№ 31), рейтеры (№ 21) держатель линзы.
1.1.1. Описание экспериментальной установки и метода

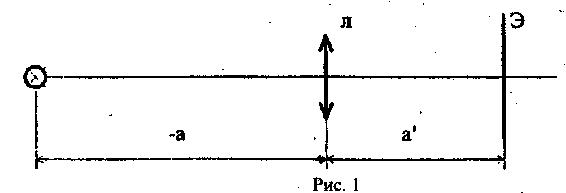

Измерения выполняются на оптической скамье, вдоль которой могут перемещаться рейтеры с линзой и экраном (рис. 1). Расстояния от предмета до линзы, от линзы до экрана или от осветителя до экрана отсчитываются по линейке, совмещенной с основанием скамьи.
Первый способ
Фокусное расстояние
линзы можно определить, используя
формулу:
если получить четкое
изображение предмета на экране и измерить
расстояния
и
.
Для этого следует придвинуть экран к сетке осветителя и нанести на нем метку, соответствующую центру сетки. Далее, отодвинув экран на край оптической скамьи, поместить между осветителем и экраном положительную линзу и получить на экране четкое изображение сетки, центр которой совместить с меткой на экране. Измерив по шкале оптической скамьи расстояния и , по формуле (1) рассчитать фокусное расстояние линзы .
Второй способ
Используя формулу
и формулу (1), можно определить фокусное
расстояние линзы по величине предмета
,
его изображения
и расстояния
.
Измерения проводить так же, как и при первом способе, при этом необходимо измерить - вертикальный отрезок на сетке осветителя, его изображение на экране и расстояние .
Исключив из формулы (1) значение , вычислить фокусное расстояние линзы .

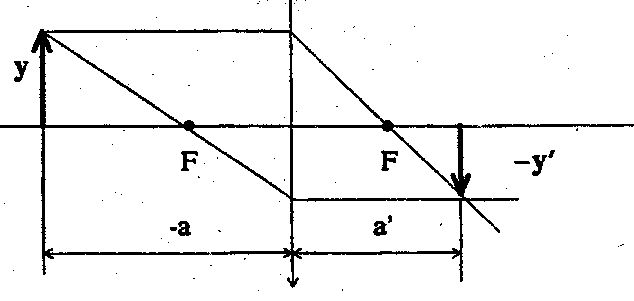

Рис. 2
Третий способ

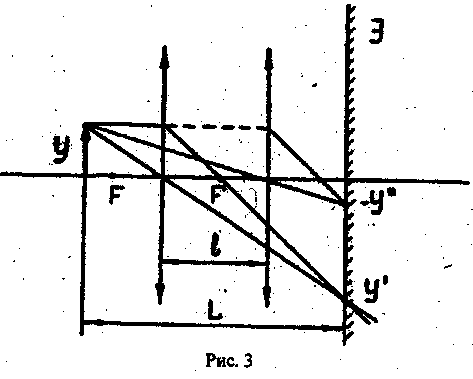

Если расстояние
между предметом и его изображением
больше
,
то можно получить два изображения -
увеличенное и уменьшенное - при неизменном
положении предмета и экрана (рис.3). В
этом случае фокусное расстояние линзы
можно определить по формуле :
.
Зависимость показателя преломления материала линзы от длины волны падающего света приводит к соответствующей зависимости фокусного расстояния (хроматической аберрации). Поэтому точность измерений существенно повышается при работе со светофильтрами.
