7 Расчёт параметров т-образной схемы замещения

Т- образная Схема замещения трансформатора показана на рисунке 4

Рисунок 4.

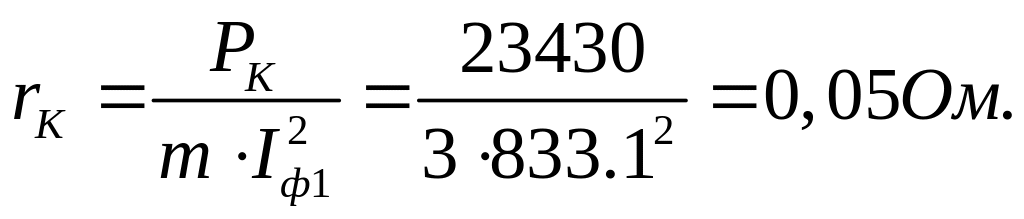

Параметры короткого замыкания схемы замещения:

(7.1)

(7.2)

(7.3)

Параметры рабочего контура схемы замещения:

. (7.4)

. (7.5)

Параметры холостого хода трансформатора:

(7.6)

(7.7)

(7.8)

Параметры намагничивающего контура:

(7.9)

(7.10)

8 Разработка и краткое описание конструкции трансформатора

8.1 Выбор и размещение переключателя ответвлений обмоток

В проектируемом трансформаторе, для переключения ответвлений обмотки, используем однофазное устройство ПБВ типа П6-100/6 установленное на каждую фазу. Данное устройство изображено на рисунке 5:

Рисунок 5. Конструкция и схема работы однофазного переключателя: 1 – штифт; 2 – переходная трубка; 3 – трубка; 4 – диск; 5 – втулка; 6 - контактные кольца; 7 – коленчатый вал; 8 – контактные латунные стержни; 9 – подводящий провод (кабель).

Переключающее устройство размещается на уровне обмоток и крепится деревянной раме с помощью бакелитовых цилиндров (рисунок 6). Штанги привода переключателя выполняются из бумажно-бакелитовых трубок.

Рисунок 6. Крепление переключателя: 1 – колпак привода; 2 – фланец, приваренный к крышке бака; 3 – крышка бака; 4 – вал привода; 5 – штанга привода; 6 – ярмовая балка; 7 – деревянная рама; 8 – защитный бумажно-бакелитовый цилиндр; 9 – короткий цилиндр; 10 – переключатель; 11 – текстолитовая шпилька; 12 – кабель.

8.2 Выбор и размещение отводов

Отводы для проектируемого трансформатора представляют собой прямоугольные проводники, которые соединяют обмотки трансформатора между собой, с изоляторами и переключателем.

Они надежно изолированы от бака. Заземленных частей, а также от всех токоведущих частей.

Данные отводы не имеют собственной изоляции, при переходе через деревянные планки изолируются электрокартоном толщиной 0,0002 м на одну сторону.

Крепление отводов производится деревянными балками. Деревянные крепления представляют собой систему связанных между собой систему связанных между друг другом вертикальных и горизонтальных планок.

Вертикальные планки крепятся к ярмовым балкам стальными шпиками.

Отводы зажимаются между горизонтальными планками, одна из которых закрепляется на вертикальных стойках, а другая стягивает отводы.

Размеры вертикальных планок (стоек) м.

Конструкция отводов изображена на рисунке 7:

Рисунок 7. Конструкция крепления отводов: 1 – верхняя ярмовая балка; 2 – вертикальная ярмовая балка; 3 – отвод обмотки ВН; 4 – сдвоенные деревянные горизонтальные планки; 5 – стальные шпильки; 6 – болты; 7 – деревянный брусок; 8 – приваренная к балке пластина; 9 – обмотка ВН; 10 – уголок.

8.3 Выбор и размещение вводов

Вводы предназначены для обеспечения изоляции токоведущего стержня от заземленной крышки или стенки бака со стороны масла и со стороны воздуха и для возможности присоединения трансформатора к внешней сети.

В проектируемом трансформаторе вводы представлены двумя видами изоляторов (рисунок 8). Типы изоляторов: ПНТ-6/10/250; ПНТ-1/1000.

Рисунок 8. Ввод для наружной и внутренней установки: а) ПНТ-6/10/250:

1 – медная шпилька; 2 – латунная гайка; 3 – латунный колпак; 4-стальная шпилька; 5,6 – стальная гайка, шайба; 7 - резиновое кольцо; 8 - фарфоровый изолятор; 9 - стальной штампованный фланец; 10 - кулачок; 11-резиновое уплотнение; 12-токоведущая шпилька.

б) ПНТ-1/1000: 1 - медный башмак; 2-медная шпилька; 3-медная гайка; 4 - медная шайба; 5-латунный колпак; 6-фарфоровый изолятор; 7-резиновое уплотнение; 8 - фарфоровый изолятор; 9 - резиновое кольцо.

Применение съемных вводов позволяет отказаться от механической связи крышки бака с активной частью трансформатора.

Размещение вводов на крышке бака показано на рисунке 9:

Рисунок 9. Размещение вводов на крышке бака трансформатора.
