3.3 Расчет обмотки вн

Находим предварительное полное число катушек:

(3.3.1)

высота обмотки;

высота горизонтальных каналов[10.1] .

Рассчитываем число витков , соответствующее номинальному напряжению :

(3.3.2)

Определяем число регулировочных витков на одну ступень регулирования напряжения:

(3.3.4)

Ориентировочное число регулировочных катушек 8.

Находим число основных катушек:

(3.3.5)

Количество витков в этих основных катушках:

(3.3.6)

Ориентировочное число витков в одной основной катушке:

(3.3.7)

Принимаем количество витков в катушке 105,

тогда ; приняв = 50,

; 32 витка лишних.

Распределяем количество витков по катушкам:

46 основных катушки по 105 витку = 4830 витков

4 основных катушки по 113 витков = 452 витков

8 регулировочных катушек по 42 витков = 340 витка.

Общее число катушек - 58

Общее число витков – 5622

Находим площадь сечения одного витка (3.2.7) и плотность тока (3.2.8):

(3.3.8)

(3.3.9)

По сечению и осевому размеру провода выбираем провод. Приложение 1[10.1] .

Определяем размер провода с изоляцией:

(3.3.10)

Марка провода:

АПБ

Высота обмотки с каналами между всеми катушками (3.2.10):

, (3.3.11)

Где: - высота горизонтального канала [10.1] ;

- коэффициент, учитывающий укладку прокладок [10.1] ;

- высота канала в месте разрыва обмотки, где размещаются катушки с регулировочными витками [10.1] ;

Радиальный размер обмотки:

(3.3.12)

Плотность теплового потока для обмотки из алюминиевого провода:

, (3.3.13)

Где: [10.1]

,

Где: число проводников обмотки в радиальном направлении.

(3.3.14)

,

Где:

Внутренний диаметр обмотки:

(3.3.15)

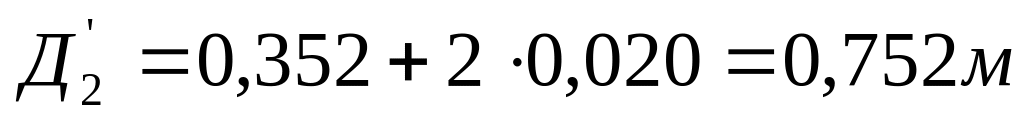

Наружный диаметр обмотки:

(3.3.16)

Средний диаметр витка обмотки:

(3.3.17)

3.4 Регулирование обмоток высокого напряжения

Согласно ГОСТ 16110-70 регулирование напряжения силового трансформатора может осуществляться путем переключения ответвлений обмоток без возбуждения (ПБВ) после отключения всех обмоток трансформатора от сети и без перерыва нагрузки (РПН).

В масляных трансформаторах мощностью от 25 до 200000кВА с ПБВ ГОСТ 12022-66, 11920-73 и 12965-74 предусматривает выполнение в обмотках ВН четырех ответвлений на +5; +2,5; -2,5; -5% ( от номинального напряжения помимо основного зажима с номинальным напряжением. Переключение ответвлений обмоток должно производиться специальными переключателями, вставленными в трансформатор, с рукоятками управления, выведенными из бака.

В данном трансформаторе регулирование напряжений обмотки ВН производится по схеме, рисунок 2

Рисунок 2
