АННОТАЦИЯ

Данный курсовой проект содержит расчетную часть курсового проекта по расчету трехфазного трансформатора типа ТМ-63000/20. Рассчитаны основные размеры и параметры данного трансформатора: диаметр стержня, потери холостого хода и короткого замыкания, типы и параметры обмоток , размер бака и параметры Т-образной схемы замещения трансформатора. Произведено технико-экономическое сравнение проектируемого трансформатора с серийным.

Курсовой проект состоит из пояснительной записки 41с, 15 рисунков, 5 таблиц, использовано 2 источника литературы.

\

1 Определение основных электрических величин

1. Линейные и фазные токи и напряжения обмотки вн и нн

Линейные токи обмоток НН и ВН:

(1.1.1)

А

(1.1.2)

А

Фазные токи и напряжения обмоток зависят от схем их соединения.

При схеме “звезда” для обмотки ВН:

(1.1.3)

А

(1.1.4)

В

При схеме “треугольник” для обмотки НН:

(1.1.5)

(1.1.6)

кВ

2. Испытательные напряжения обмоток

Трансформатор масляный ТМ-1000/6

Класс напряжения – 6кВ (ГОСТ 1516-73)

3. Активная и реактивная составляющие напряжения к.з.

Активная составляющая напряжения короткого замыкания, %:

(1.3.1)

Реактивная составляющая напряжения короткого замыкания, %:

(1.3.2)

2 РАСЧЕТ ГЛАВНЫХ РАЗМЕРОВ ТРАНСФОРМАТОРА

1. Выбор схемы и конструкции магнитопровода

Трансформатор масляный кВА

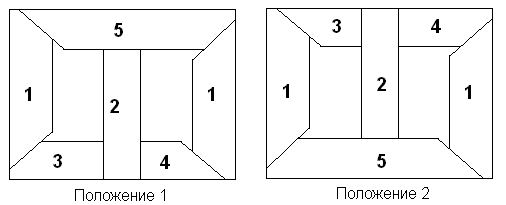

Для трансформаторов принимаем схему шихтовки магнитопровода с прямыми стыками на средней фазе (Рисунок. 1)

Рисунок. 1

Поперечное сечение стержня магнитопровода представляет собой ступенчатую фигуру, число ступеней которой зависит от мощности трансформатора.

При кВА:

Число ступеней – 7

(Коэффициент заполнения площади круга для масляных тр-ров);

d, м = 0,25 (Ориентировочный диаметр стержня);

(Коэффициент усиления ярма);

2. Выбор и определение индукций в стержне и ярме магнитопровода

Рекомендуемые значения индукции в стержнях масляных трансформаторов зависят от мощности трансформатора:

При кВА:

Принимаем Тл

Определяем индукцию в ярме по формуле:

(2.2.1)

Тл

3. Выбор конструкции и определение размеров основных изоляционных промежутков главной изоляции обмоток

Минимальные изоляционные расстояния обмоток НН и обмоток ВН указаны в таблицах 1,2. [ 10.1]

Таблица 1.Минимальные изоляционные расстояния обмоток НН

, кВА	, кВ	НН от ярма , м	НН от стержня, м
1000	7,2	0,05	0,004	0,006	0,015	0,018

Таблица 2. Минимальные изоляционные расстояния обмоток ВН

, кВА	, кВ	ВН от ярма, м		Между ВН и НН, м		Выступ цилиндра , м	Между ВН и ВН, м
1000	25	0,05	-	0,020	0,004	0,020	0,018	-
