Контрольные вопросы
1. Поясните геометрический смысл слагаемых уравнения Бернулли.
2. Поясните энергетический смысл слагаемых уравнения Бернулли.
3.Как называется коэффициент , входящий в уравнение Бернулли для потока реальной жидкости, что он учитывает и от чего зависит его величина?
4. Объясните, чем обусловлены потери полного напора, каков их энергетический смысл?
5. Поясните, что понимают под термином "удельная энергия"?
6. Объясните термины "местная скорость" и "средняя скорость" и укажите, как определяют эти скорости?
7. Поясните, что такое скоростная трубка и трубка Пито?
8. Поясните, что такое линия полного напора и пьезометрическая линия. Что будут представлять собой эти линии при равномерном движении реальной жидкости?
9. Что понимают под термином «живое сечение потока жидкости»?
10. Охарактеризуйте движение жидкости на пути между сечениями I-I - II-II.

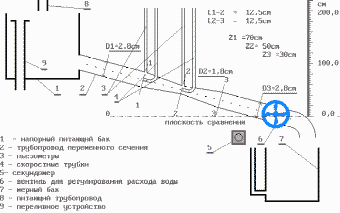

Рис. 2. Схема лабораторной установки.
Начальная установка: относительное открытие крана (%): .
Таблица 1
№ |
Наименования и обозначения измеряемых и вычисляемых величин |
Ед. изм. |
Результаты измерений и вычислений |
|||
I-I |
II-II |
III-III |
||||
1 |
2 |
3 |
4 |
5 |
6 |
|
2 |
Геометрические высоты центров тяжести сечений z |
м |
|
|
|
|
3 |
Отметки
уровней воды в пьезометрах, т.е.
гидростатические напоры
|
м |
|
|
|
|
4 |
Отметки
уровней воды в скоростных трубках,
т.е. полные напоры
|
м |
|
|
|
|
5 |
Пьезометрические
высоты
|
м |
|
|
|
|
6 |
Скоростные
высоты
|
м |
|
|
|
|
7 |
Потери
полного напора на пути между соседними
живыми сечениями струйки
|
м |
|
|
||
8 |
Суммарные
потери полного напора |
м |
|
|||
9 |
Объем
воды в мерном баке
|
м3 |
|
|
|
|
10 |
Продолжительность наполнения объема в мерном баке t |
с |
|
|
|
|
11 |
Расход воды в трубопроводе Q=W/t |
м3/с |
|
|
|
|
12 |
Диаметр сечения d |
м |
|
|
|
|
13 |
Площадь сечения |
м2 |
|
|
|
|
14 |
Средняя скорость движения воды v =Q/ |
м/с |
|
|
|
|
15 |
Скоростная
высота, отвечающая скорости |
м |
|
|
|
|
16 |
Разность
скоростных высот |
м |
|
|
|
|
Примечания к таблице 3:
Для сечения III-III (графа 6) числовые значения величин (позиции 6 и 9…16) те же, что и для сечения I-I
Потери полного напора
(позиция 7) между сечениями II-II
и III-III
принять равными потерям напора между
сечениями I-I
и II-II.
3.Остальные величины для сечения III-III (позиции 1…5) следует определить, используя уравнение Бернулли (1) .
