8. Оформлення результатів перевірки.
8.1. Результати перевірки оформляються протоколами.
КОНТРОЛЬНІ ПИТАННЯ
Які використовуються для перевірки правильності монтажу схем прилади?
Які заходи безпеки?
Порядок виконання робіт?
Перелік нормативно-технічної документації, використовуваної для даної методики.
1. Правила технічної експлуатації електроустановок споживачів, М.; «Видавництво НЦ ЕНАС», 2003р.
2. Міжгалузеві правила по охороні праці (правила безпеки) при експлуатації електроустановок із змінами та доповненнями (вводяться в дію з 1.06.2003) ПОТ РМ -016-2001, РД 153-34.0-03.150-00, С-П.; «Деан», 2003р.
3. Правила улаштування електроустановок. Розділ. Розділ 6. Розділ 7. (7-е видання), С-П.; «Деан», 2002р.
4. Правила улаштування електроустановок. Глава 1.8 (7-е видання), М.; «Енергосервіс», 2003р.
5. Правила технічного обслуговування пристроїв релейного захисту і електроавтоматики електричних мереж 0,4 кВ РД 153-34.3-35.613-00 (3-е видання), М.; «Служба передового досвіду ОРГРЕС», 2000р.
6. Міжгалузеві правила по охороні праці при роботі на висоті ПОТ РМ -012-2000. М.; «Видавництво НЦ ЕНАС», 2001р.
7. ГОСТ 12.03.019-80 ССБТ. Випробування та вимірювання електричні. Загальні вимоги безпеки. М.; Видавництво стандартів, 1981.
8. Сакара А.В., Методичні рекомендації з проведення випробувань електроустаткування і апаратів електроустановок споживачів, М.; «Енергосервіс», 2003р.
9. Гологірський Є.Г., Довідник з будівництва та реконструкції ліній електропередачі напругою 0,4-500кВ, М.; «Видавництво НЦ ЕНАС», 2003р.
Лабораторна робота № 1
Тема : Вимірювання опору ізоляції обмоток відносно корпусу і між собою.
Мета: Навчитися вимірювати опір ізоляції обмоток відносно корпусу і між собою.
Обладнання: 1. М- 1101. 2. Двигун.
Теоретичні відомості.
У процесі експлуатації ізоляція електрообладнання піддається впливу навколишнього середовища і нагрівання, в результаті чого знижуються ізоляційні властивості. Опір ізоляції рекомендується вимірювати мегомметром типу М-1101, Мт4100 / 5, М-4100 / 4 як між двома ізольованими один від одного струмоведучими провідниками, так і між провідником і землею або корпусом (рис. 1). При вимірі великих опорів, наприклад, ізоляції кабелю або приладів з електричним екраном, необхідно користуватися схемою, що передбачає екранування від витоку струмів (рис. 1, б).
Перед початком вимірювань перемикач приладу ставлять на відмітку кілооми (Ком), затискачі лінія і земля замикають накоротко і, обертаючи рукоятку мегомметра зі швидкістю не менше 120 хв-1, спостерігають за відхиленням стрілки приладу. При вимірі корпусної ізоляції ізольований струмоведучих провідників приєднують до затискача приладу лінія, а дріт від заземлювального пристрою (корпусу, нульовий провід) - до затискача земля. Перемикач діапазонів мегомметра ставлять в положення мегом (Мом) і, обертаючи рукоятку зі швидкістю не менше 120 хв, за положенням стрілки приладу на шкалі мегом визначають опір корпусної ізоляції (опір відносно землі). Для вимірювання опору ізоляції струмоведучих частин щодо один одного один провід приєднують до затискача лінія, а інший - до затискача земля, потім проводять вимір аналогічно виміру корпусної ізоляції. Мегомметр і випробовувану установку рекомендується з'єднувати проводом марки ПВЛ.

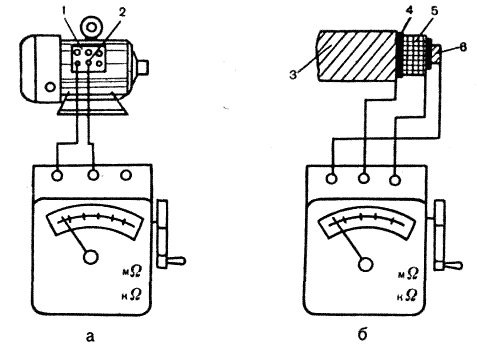

Рис. 1. Схема вимірювання опору ізоляції: а - електродвигуна; б - кабелю; 1 - клемний щиток; 2 - висновки катушки; 3 - металевий захист (оболонка), 4 - ізоляція, 5 - екран; 6 - струмопровідна жила.
Електрообладнання допускається експлуатувати, якщо опір його ізоляції не перевищує нормативних значень. Опір ізоляції обмоток електричних машин напругою до 1000 В вимірюють за допомогою мегометра на напругу 500-100 В, а обмоток напругою вище 1000 В – мегометром 1000-2500 В. Опір ізоляції машин, які мають шість виводів, вимірюють пофазно; обмотки фаз, де опір невимірюєтся, приєднують до корпусу. Якщо напруга машини не перевищує 1000 В, величина опору ізоляції під час приймальн-здавальних і профілактичних робіт не нормується.
Таблиця 1. Нормативних значень контрольованих параметрів, що характеризують технічний стан ЕЛЕКТРОУСТАТКУВАННЯ.
Параметр |
Нормативное значение |
Сопротивление изоляции электродвигателей, силового электрооборудования, электропроводок, распределительных устройств и щитков |
Не менее 0,5 МОм |
Сопротивление изоляции вторичных цепей управления, защиты, измерений и т. д. |
Не менее 1,0 МОм |
Сопротивление заземляющего устройства, к которому подключены нейтрали генераторов и трансформаторов: |
|
общее |
Не более 4,0 Ом |
повторное |
Не более 30,0 Ом |
Сопротивление заземляющего устройства повторных заземлителей нулевого провода: |
|
общее |
Не более 10,0 Ом |
отдельно стоящего заземлителя |
Не более 30,0 Ом |
Импульсное сопротивление (RH) заземляющего устройства молниёзащиты I и II категорий(помещения класса В-1, 1а, 1б, 1г, Н-П, Па в соответ-ствии с ПУЭ глава УП-3), а также помещения для КРС, конюшен (III категории) и отдельно стоящего заземлителя: |
|
для Q < 5 • 100 Ом•м |
10 Ом |
для Q=>5 • 100 Ом•м |
40 Ом |
Импульсное сопротивление (RH) заземляющего устройства молниёзащиты помещений III категории: |
|
для Q < 5 • 100 Ом•м |
20 Ом |
для Q=>5 • 100 Ом•м |
40 Ом |
Импульсное сопротивление (RH) заземляющего устройства штырей изоляторов воздушных линий Ом |
10 Ом |
Испульсное сопротивление (RH) заземляющего устройства штырей изоляторов воздушных линий на ближайшей опоре к месту перехода линии в кабель Ом |
20 Ом |
Импульсное сопротивление (RH) заземляющего устройства труб, башен, вышек и наружных установок с топливом, парами, газами (молниезащита II и III категорий) Ом |
50 Ом |
