3. Методи перевірки.

3.1. Перевірка наявності електричних ланцюгів у відповідності зі схемами (продзвонювання).

• візуальний огляд;

• перевірка щупом;

• перевірка за допомогою телефонних трубок.

3.2. Перевірка під напругою схем управління, автоматики, сигналізації.

3.3. Визначення полярності обмоток.

4. Вимоги безпеки.

4.1. Організаційні заходи.

4.1.1. Проведення перевірки схем дозволяється виконувати в електроустановках напругою вище 1000 В за нарядом складом бригади не менше двох людей, один з яких повинен мати групу з електробезпеки не нижче IV.

4.1.2. В електроустановках напругою до 1000 В вимірювання виконуються за розпорядженням двома працівниками, один з яких повинен мати групу з електробезпеки не нижче III.

4.1.3. В електроустановках до 1000 В, розташованих у приміщеннях, крім особливо небезпечних відносно ураження електричним струмом, працівник, що має групу III і право бути виробником робіт, може проводити перевірку одноосібно.

4.1.4. У тих випадках, коли продзвонювання схеми входять у зміст налагоджувальних робіт, обумовлювати її в наряді або розпорядженні не потрібно.

4.1.5. Допуск до налагодження електрообладнання в діючих електроустановках здійснює оперативний персонал, а поза електроустановок - відповідальний керівник робіт або, якщо він не призначений, виконавець робіт.

4.2. Технічні заходи.

4.2.1. Перелік необхідних технічних заходів визначає особа, що видає наряд або розпорядження.

4.2.2. Продзвонювання схем повинно здійснюватися на відключених струмовідних частинах, з яких знято заряд шляхом попереднього їх заземлення.

4.2.3. Знімати заземлення, встановлені при підготовці робочого місця і перешкоджаючі проведенню продзвонювання, а потім встановлювати їх знову дозволяється тільки за вказівкою виконавця робіт, керівного випробуваннями, після заземлення виводу високої напруги випробувальної установки.

4.2.4. Дозвіл на тимчасове зняття заземлень повинно бути вказано в рядку "Окремі вказівки" наряду.

5. Вимоги до кваліфікації персоналу.

5.1. До проведення перевірки допускаються особи електротехнічного персоналу, які досягли 18-річного віку, що пройшли медичний огляд, спеціальну підготовку та перевірку знань і вимог Міжгалузевих правил з охорони праці при експлуатації електроустановок (МПБЕЕ) в обсязі розділу 5.

5.2. Персонал повинен бути ознайомлений з даною методикою.

6. Умови проведення перевірки.

6.1. Характеристики навколишнього середовища:

• Пора року - протягом року.

• Час доби - з 8 до 17 години.

• Температура - не нижче +5 ° С.

• Вологість - до 70%.

7. Процедура проведення перевірки.

7.1. Перевірка наявності електричних кіл у відповідності зі схемами (продзвонювання).

7.1.1. Правильність монтажу в межах однієї панелі, щита, шафи, апарату може бути перевірена візуально простеженням проводів, особливо коли дроти мають розкраску.

7.1.2. В інших випадках правильність монтажу визначається продзвонюванням. У межах доступності з одного місця продзвонювання проводів може бути проведена за допомогою найпростішого прозвоночного пристрою - електричного щупа.

• Цілість даному колі перевіряється установкою затиску щупа в одну точку цього ланцюга і доторканням штирем щупа інших точок даному колі (рис. 1).

• На рис. 2. показана схема знаходження решт одноіменних жил кабелю з допомогою щупа, якщо є одна відома жила кабелю, наприклад більш тонка або має розкраску. На іншому кінці кабелю шукана жила з'єднується з відомою житлою, а на ближньому кінці кабелю затиск щупа з'єднується з відомою житлою, і стрижнем щупа торкаються різних жил до тих пір, поки не загориться лампочка щупа, що буде означати, що з'явилася ланцюг з знайденої жили, відомої жили і щупа. У якості зворотнього (відомої) жили щупа може бути використана провідна оболонка кабелю або заземлення, конструкції. У цьому методі пошуку жил кабелю може бути використаний найпростіший омметр або мегаомметри. У разі знаходження кінців позовної жили прилади покажуть нуль Ом (кіло, мега).

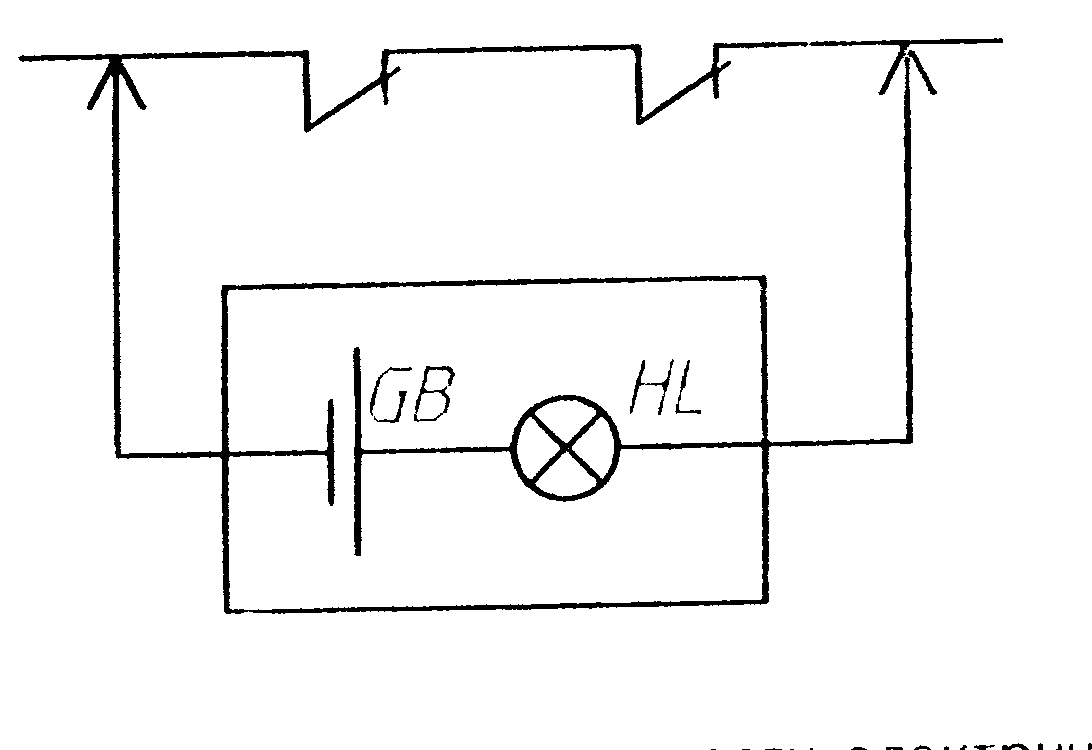

Рис.1. Схема перевірки щупом цілості електричної ланцюга

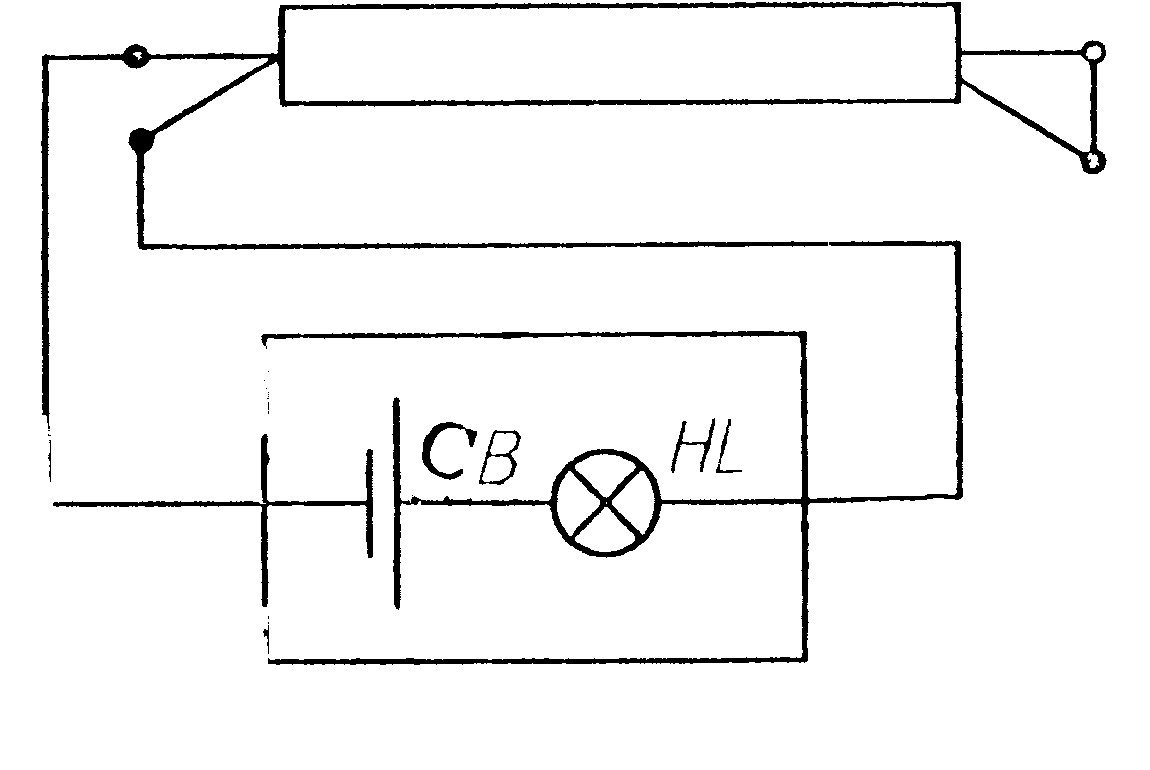

Рис. 2. Схема знаходження за допомогою щупа жил кабелю

7.2. Перевірка правильності монтажу за допомогою мікротелефонних трубок.

7.2.1. На рис. 3 показана схема прозвонки за допомогою мікротелефонних трубок довгого кабелю з кінцем в іншому приміщенні.

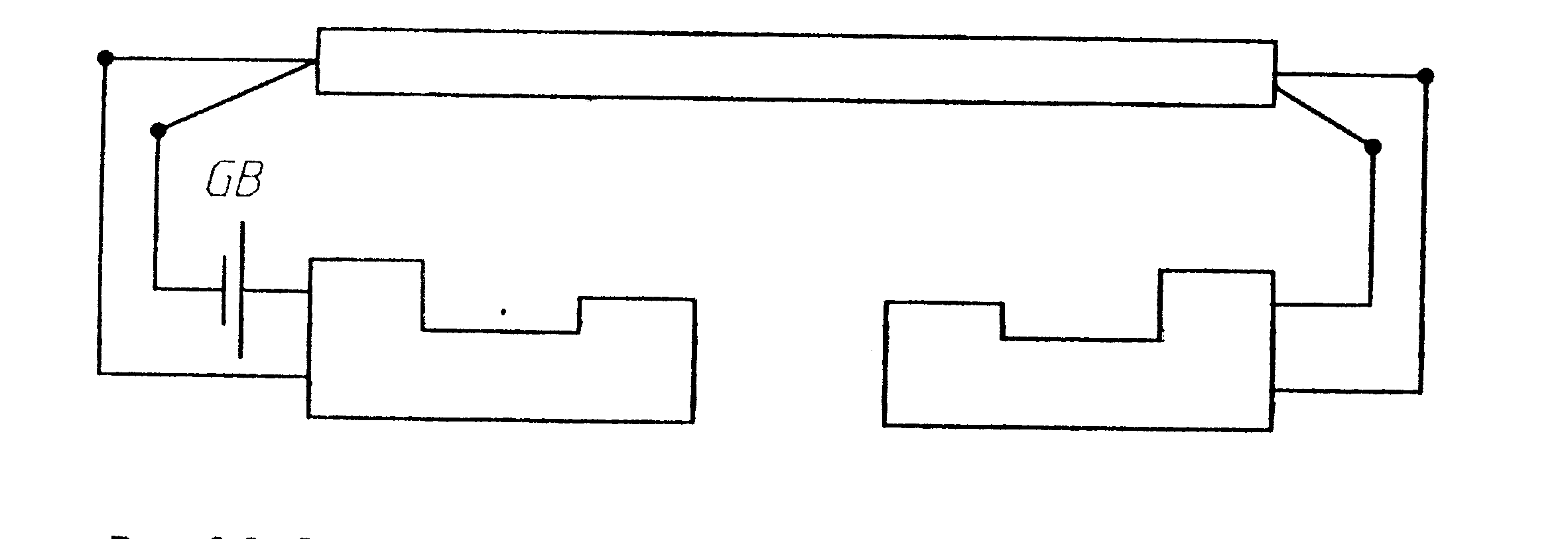

Рис. 3. Схема прозвонки кабелю з допомогою ¬ телефонних трубок.

7.2.2. Телефони та мікрофони трубок з'єднуються послідовно з джерелом постійної напруги в декілька вольт і з відомою та прозвонюваємої жили кабелю в наступному порядку:

• Усі жили перевіряємого кабелю від'єднують з обох сторін.

• Перевіряється ізоляція жил кабелю між собою і відносно землі.

• Два наладчика на різних кінцях кабелю приєднують трубки до відомої жилі, за попередньою домовленістю перший налагоджувальник приєднує трубку до однієї з шуканих жил, а другий торкається дротом від трубки по черзі жил кабелю , поки в трубці не почується характерний шурхіт, який свідчить про те, що жила знайдена і можна вести переговори.

• Перший налагоджувальник повідомляє другого, яке маркування повинно бути на знайденій жилі, і при її невідповідності на другому кінці маркування змінюється.

• Знайдену жилу приєднують до клемника з обох кінців.

• Таким же способом знаходять і всі жили кабелю.

7.3. Перевірка під напругою схем управління, автоматики, сигналізації.

7.3.1. Перевірка даних схем під напругою проводиться після перевірки їх правильності монтажу, перевірки роботи апаратів цих схем без напруги та перевірки опору ізоляції ланцюгів, перевірки надійності всіх зажимів в схемах хитанням руками і викруткою. Перевірка схем виробляються при знятій напрузі силового ланцюга, щоб не включалися електроприймачі.

7.3.2. При першій подачі напруги в схему може згоріти запобіжник у ланцюзі живлення схеми або спрацювати автомат через коротке замикання на корпус (землю). У цьому випадку потрібно знайти коротке замикання при відключенні схеми від мережі, що можна зробити повторним вимірюванням опору ізоляції схеми щодо корпусу в різних точках схеми, з роз'єднанням частин схеми, якщо це необхідно.

7.3.3. Після подачі напруги в схему перевіряється робота всіх її апаратів при всіх режимах роботи, передбачених схемою.

7.3.4. Можлива імітація аварійних режимів роботи схеми шляхом замикання контактів реле захисту, технологічних датчиків для перевірки роботи захисту, сигналізації і автоматики.

7.3.5. При перевірці електричних схем під напругою можливі відмови в роботі окремих елементів схем і блоків. Ці відмови дуже різноманітні, але можуть бути зведені до декількох видів:

• відсутність контакту там, де він повинен бути, - порушення в роботі контактів апаратів, слабкі затиски, пошкодження проводів;

• наявність контакту там, де його не повинно бути, - порушення в роботі контактів апаратів, замикання між струмоведучими частинами, замикання струмоведучих частин на корпус устаткування (замикання на землю);

• наявність обхідного ланцюга для струму (шунтування) - наприклад пробою по корпусу кнопкового поста повз кнопки. Хід викликає самовключення апарату, що може бути при сирості і струмопровідного пилу;

• невідповідність схемою деяких апаратів або їх частин, наприклад котушка апарату на іншу напругу, ніж напруга в схемі управління.

7.3.6. Всі ці несправності можуть виявлятися періодично, що ускладнює їх пошуки.

7.3.7. Методи налагодження в таких випадках залежать від особливостей схеми.

7.3.8. На рис. 4 показана частина схеми управління, де можна простежити за пошуками несправності при порушеннях у роботі пускача КМЗ.

• Припустимо, пускач КМЗ не включається. Тоді ще раз потрібно перевірити включення автомата 5F в ланцюзі управління. При його включенні потрібно перевірити наявність напруги на виході автомата індикатором однополюсним або двохполюсним.

• Вимикач SA потрібно поставити в положення Н - Налагоджування, так як в цьому положенні пускач можна включити незалежно від інших.

• Якщо при натисканні кнопки Пуск пускач не включається, то потрібно перевірити наявність напруги на затиску 1 катушки, можна однополюсним індикатором.

• Напруга є. У цьому випадку потрібно перевірити цілість відповідного нульового проводу, перевіривши напругу на котушці пускача двополюсним індикатором між точками N і 1.

• Напруга є. Тоді потрібно перевірити щільність зажимів на котушці пускача або контактів торкання, якщо потрібно, з її вийманням, зачистити затискачі від окислів, перевірити цілість обмотки котушки. Після цього справна котушка повинна працювати.

• Напруги на котушці немає при визначенні двухполюсним індикатором, однополюсний індикатор показує напругу в точці 1. У цьому випадку потрібно перевірити цілістність відповідного до котушки нульового проводу, підхід нульового проводу до всього ланцюга управління перевіркою напруги індикатором на виході з автомата SF відповідно корпусів.

• Напруга в точці 1 відсутня. Перевірити напругу в точці 2. Якщо вона є, то перевірити затискачі і цілість проводу 1-2.

• Напруги в точці 2 немає. Перевірити напругу в, точці 3. Якщо вона є, то перевірити контакти реле КК затискачі реле КК.

• Напрути в точці 3 немає. Перевірити напругу в точці 4, і якщо вона є, то перевірити цілість проводу 3-4, його затискачі.

• Напруги в точці 4 немає. Перевірити контакти і затискачі кнопки Пуск, і якщо напруги немає, то перевіряти далі у напрямку до автомату SF.

• Всі перевірки до кнопки Пуск від котушки пускача повинні проводитися при натиснутій кнопці Пуск або приєднанням паралельно їй проводу.

• Після усунення несправності в положенні перемикач Н - Налагодження можна пробувати включати пускач в положенні перемикача Р - Робота. При цьому вводиться залежність включення пускача КМЗ від включення пускачів КМ1 і КМ2, тому при перевірці вони повинні бути включені.

• Якщо КМЗ не включається, то потрібно перевірити таким же чином ланцюг від точки 7 до точки 17 (7-8-9 -10-11-12 - 15-17).

• Замість нуля другий полюс ланцюга управління може мати фазу, тобто напруга ланцюга управління - 380 В. Тоді при вимірюванні або перевірці напруги в різних точках ланцюга котушка повинна бути від'єднано праворуч від неї на схемі.

• При наявності обходу кнопки Пуск по корпусу кнопкового елемента (штрихова лінія на рис. 4) буде самовключення пускача при положенні перемикача Налагодження і Робота, якщо включені пускачі КМ1 і КМ2. У цьому випадку допоможе чистка корпусу кнопкового поста від вологи і пилу, якщо на ньому немає прогорілих доріжок за матеріалом корпусу від пробою його по поверхні. При наявності таких доріжок або слідів обгорання корпус потрібно замінити, що равносильно заміну всього елемента.

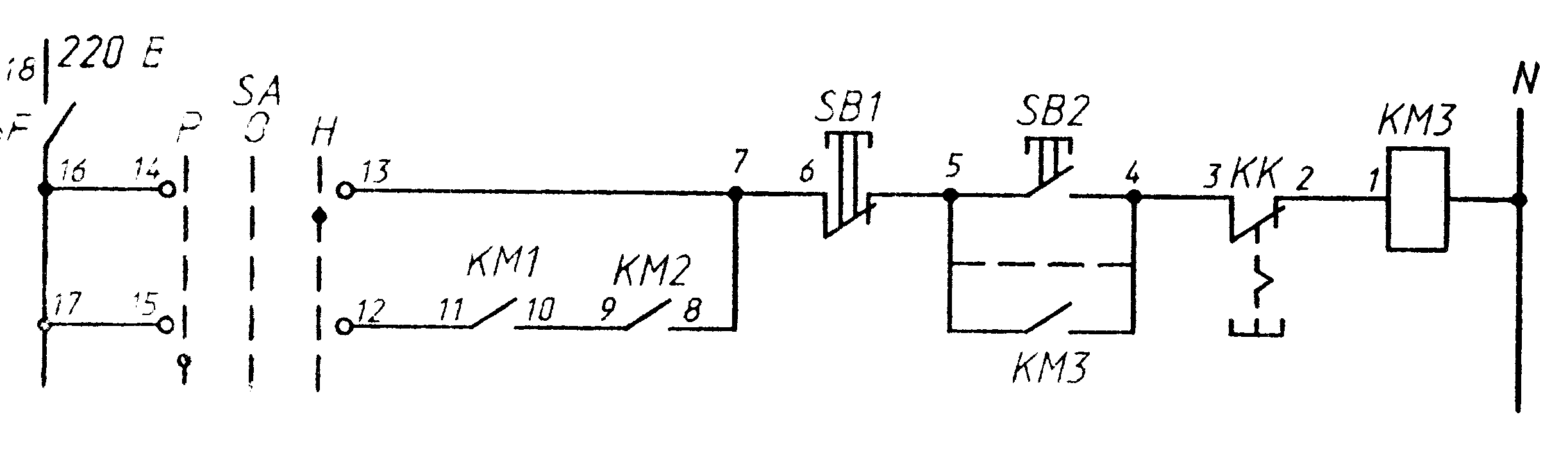

Рис 4. Частина принципової електричної схеми управління електроустановкою:

точки пронумеровані - місця перевірки наявності напруги; пунктир - обхід кнопки Пуск по корпусу кнопкового елемента при вогкості або пилу

7.4. Визначення полярності обмоток.

7.4.1. Полярність виводів обмоток при даному напрямку магнітного потоку в магнітопроводі, на якому вони розташовані, залежить від напрямку намотування витків обмоток і взаємного розташування обмоток на магнітопроводі.

7.4.2. При пропущенні постійного струму через одну з магнітозв’язаних обмоток в інших обмотках індукується ЕРС, яку можна виміряти магнітоелектричним мілівольтметром. При цьому при торканні дроти від одного і того ж затиску приладу однойменні висновки обмоток будуть мати один знак - стрілка приладу відхилиться в одному напрямку.

7.4.3. Можна довільно промаркувати висновки однієї з обмоток і приєднати до одного з них «+» джерела струму, до другої обмотці приєднати гальванометр так, щоб стрілка відхилялася вправо при замиканні кола джерела струму. Тоді висновки обмоток, приєднані до «+» джерела струму і до «4 -» гальванометра, будуть однакові - рис. 5.

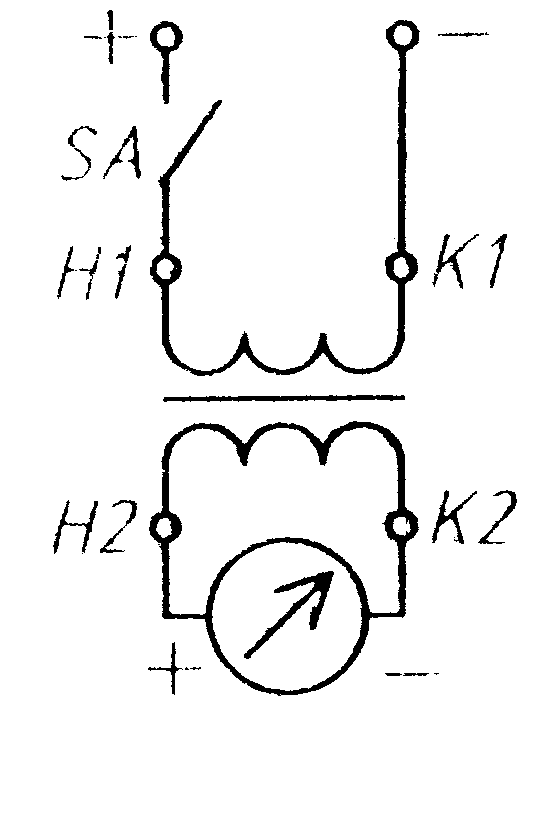

Рис.5 Схема визначення в

виводів обмоток

7.4.4. Як чутливі прилади можуть застосовуватися гальванометри і мілівольтметри.
