Порядок виконання роботи
Зібрати відповідні схеми підключення обмоток асинхронного двигуна.
Виміряти опір обмоток асинхронного двигуна.
Оформити звіт.
Література
1. С. Е Васильев, Справочник по наладке электроустановок и электроавтоматики, Киев, 1972.
2.М. Г. Зименков, Справочник по наладке промышленных предприятий, Москва, 1983.
3.Г. В. Розенберг, Справочник по наладке промышленных предприятий, Москва, 1983.
Практична робота № 5
Тема: „Робочі характеристики трифазного асинхронного двигуна з короткозамкненим ротором”
Мета роботи: виявити залежність параметрів двигуна від навантаження на його валу.
Прилади і матеріали: джерело живлення (трифазна мережа змінного струму), трифазний асинхронний двигун з короткозамкненим ротором, вольтметр V (~250 В), амперметр А (~5 А) електромагнітної системи, два однофазних ватметри феродинамічної системи W1 i W2 (~1500 Вт), тахометр, механічне гальмо, автоматичний вимикач QF, з’єднувальні проводи
Теоретичні відомості
Робочими
характеристиками називаються залежності
частоти обертання n (або ковзання s),
моменту на валу М, струму статора
, ККД і
від корисної потужності
при
і
.
Робочі характеристики можна отримати
досвідченим або розрахунковим шляхом.
Нижче наводиться алгоритм розрахунку
робочих характеристик за схемою
заміщення. Задається ковзання s в робочому
діапазоні
. Для кожного значення s всередині цього
діапазону розраховуються такі величини.
• Струм обмотки ротора і його фаза
2. Струм намагнічування і його фаза
3. Струм обмотки статора
4. Втрати
Втрати
приймаються постійними, а втрати
залежать від струму навантаження.
5.
Електромагнітний момент
6. Корисна потужність
на валу
Втрати
визначаються з досвіду холостого
ходу, а додаткові розраховуються
наближено
.
7. Споживана потужність двигуном
8. Коефіцієнт
потужності
9. Коефіцієнт корисної дії
Асинхронні двигуни мають досить
жорсткої швидкісний характеристикою
.
При переході від холостого ходу до
режиму номінального навантаження
ковзання зростає незначно (до 2-5%). Із
зростанням навантаження монотонно
збільшуються струм статора, споживана
потужність і електромагнітний момент.
ККД має максимум в зоні
,
де втрати постійні
рівні
втрат змінним
.
Коефіцієнт потужності
в
режимі холостого ходу малий, зазвичай
не більше 0,2. Зі збільшенням навантаження
споживана реактивна потужність змінюється
незначно, тому
зростає,
досягаючи значень для двигунів
середньої
і великої потужності.
Зразковий вид робочих характеристик зображений на рис. 4.18.
ВИКОНАННЯ РОБОТИ
Таблиця 5.1 Технічні характеристики приладів
Найменування приладу, його шифр |
Система приладу |
Клас точності |
Діапазон вимірювання |
Рід струму |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Q
F
C1
Гальмо
С2
С3

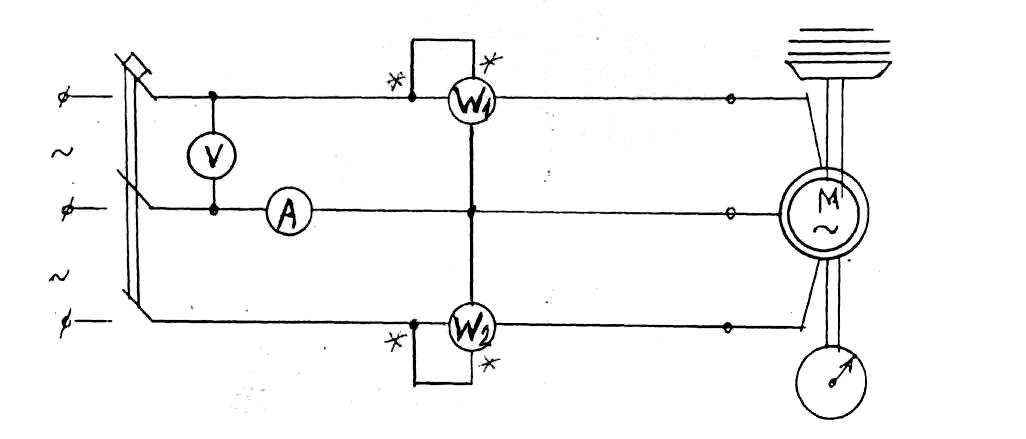

Рис. 5.1 - Схема для дослідження трифазного двигуна
Розрахунки:
Таблиця 5.2 Результати зняття робочих характеристик трифазного двигуна
№ п/ п |
Режим роботи |
Дані спостереження |
Результати обчислення |
||||||||||
U, В |
I, А |
P, Вт |
n, об/хв |
l, м |
m, кг |
n0-n, об/хв |
s, % |
cosφ |
M, Нм |
P2, Вт |
η , % |
||
1 |
Холостий хід |
|
|
|
|
|
|
|
|
|
|
|
|
2 |
Під навантаженням |
|
|
|
|
|
|
|
|
|
|
|
|
3 |
Під навантаженням |
|
|
|
|
|
|
|
|
|
|
|
|
4 |
Під навантаженням |
|
|
|
|
|
|
|
|
|
|
|

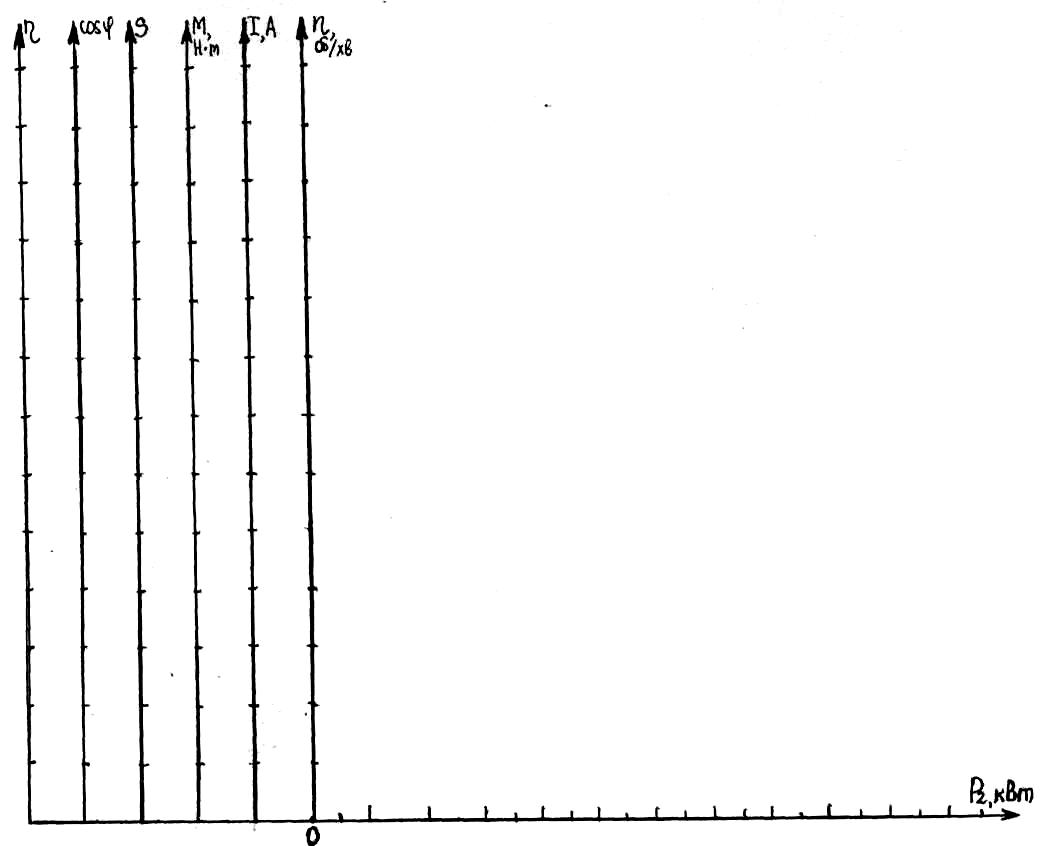

Рис. 5.2 Робочі характеристики n=f(P2), I=f(P2), M=f(P2), s=f(P2), cosφ=f(P2), η=f(P2)
