Бітегіш-реттеуші қақпақтар.
ТУ У 29№1-33704680 – 011:2010
Тез әсер ететін редукциялық – салқындатқыш құрылғыларда ТРСҚ)кедергі жасайтын реттеуші ретінде энергиялық блоктардың жұмыс басы мен тоқтауындағы буды шығаруға арналған, құбырлардағы рұқсат етілген мөлшерден асатын қысым артқан жағдайда және турбинадағы күштің кенеттен төмендеуі кезінде пайдаланылады.
Қақпақтарды басқару электр желісі арқылы жүзеге асады.
Жабық күйде қақпақ герметикалық қабатпен жабықталады.
Тығыздағыш қабат - жемірілген болаттан пайда болған бет.
Корпус материалы – болат 15х1М1ФЛ
Қақпақ бітегішінің герметикалық классы - С ГОСТ Р 54808 2011 бойынша.
Қақпақты құбырға бекіту – балқытып жабыстыру арқылы.
Орта беру бағыты – корпустағы бағдарша бойынша шток жоғары қарап тұрған күйдегі құбырлардың көлденең бөліктерінде электр жемісімен жабдықталған жерде ғана.
Климаттық талаптар . УЗ ГОСТ 15150 бойынша су мен буға арналған бітекіш қақпақтар тетіктер ТУ У 01528536.003 – 2000.
Бітегіш клапандар құрылңылар мен жылу электр станциялары ЖЭС, ЖЭЦ, МАЭС құбырларында сәйкес жұмыс орталары мен көрсеткіштерінде жұмыс ортасының ағынын өшіріп қосу мақсатында пайдаланылады.
Қақпақтарды қолдану желілері бекітілген электр желісі Э, арматураға ернемек арқылы бекітілген электр желісі ЭУ , цилиндр ЦЗ және конус КЗ тәріздес тісті берілісті тартпа, қолмен тарту сермер С ,тұтқа Т, шарнирлі муфтасы бар сермер шарнир Гука Г
Тығыздағыш қабат - жемірілген болаттан пайда болған бет.
Корпус материалы – болат 15х1М1ФЛ
Қақпақ бітегішінің герметикалық классы – «С» ГОСТ Р 54808 2011 бойынша.
Қақпақты құбырға бекіту – балқытып жабыстыру арқылы.
Климаттық талаптар . УЗ ГОСТ 15150 бойынша су мен буға арналған бітекіш қақпақтар тетіктер
ТУ У 01528536.003 – 2000.
Техникалық сипаттамалар мен негізгі өлшемдер
Таңбалық белгіленуі |
Аналог |
DN, мм |
Рр, МПа |
t, °C |
ΔР, МПа |
Q, т/ч * |
Fmaх, см 2 |
D1, мм |
D2, мм |
L, мм |
H, мм |
h,мм |
Мкр, Н·м |
Масса, кг |
СЭ.КЛ.2.3.3.100/150.255.Э 2500081 |
950-100/150-Э |
100/ 150 |
25,0 |
545 |
25,0 |
206 |
19,0 |
97 |
170 |
600 |
1282 |
450 |
1110 |
700 |
СЭ.КЛ.2.3.3.100/150.255.Э 250082 |
950-100/150-Э-01 |
100/ 150 |
25,0 |
545 |
25,0 |
120 |
19,0 |
97 |
170 |
600 |
1282 |
450 |
1110 |
700 |
СЭ.КЛ.2.3.3.150/250.255.Э 250083 |
950-150/250-Э |
150/ 250 |
25,0 |
545 |
25,0 |
480… 740 |
95,6 |
151 |
263 |
730 |
1282 |
450 |
2000 |
1412 |
СЭ.КЛ.2.3.3.150/250.255.Э 250084 |
950-150/250-Э-01 |
150/ 250 |
25,0 |
545 |
25,0 |
480… 740 |
95,6 |
151 |
263 |
730 |
1565 |
585 |
2000 |
1457 |
СЭ.КЛ.2.3.3.150/250.255.Э 250085 |
950-150/250-Э-02 |
150/ 250 |
25,0 |
545 |
25,0 |
375… 580 |
95,6 |
151 |
263 |
730 |
1565 |
585 |
2000 |
1413 |
СЭ.КЛ.2.3.3.200/250.255.Э 250086 |
950-200/250-Э |
200/ 250 |
25,0 |
545 |
25,0 |
1000 |
116,5 |
208 |
251 |
850 |
1485 |
600 |
3096 |
2361 |
Қатты қысым кезінде газдың максималды шығынынығ өлшемі Q
Клапаны (вентили) запорные для воды и пара
ТУ У 01528536.003-2000
|
Клапаны запорные предназначены для установки на оборудовании и трубопроводах тепловых электрических станций (ТЭС, ТЭЦ, ГРЭС) с соответствующими рабочими средами и параметрами с целью отключения или включения потока рабочей среды. Управление клапанами осуществляется приводами: электропривод встроенный (Э), электропривод с фланцевым присоединением к арматуре (ЭУ), приводная головка с цилиндрической (ЦЗ) или конической (КЗ) зубчатой передачей, ручной привод (маховик (М), рукоятка (Р), маховик с муфтой шарнирной (шарнир Гука) (Г)). Уплотнительная поверхность – наплавка из коррозионностойких сталей. Класс герметичности – "С" по ГОСТ Р 54808-2011. Присоединение клапанов к трубопроводу – под приварку. Установочное положение клапанов любое в верхней полусфере относительно горизонтальной плоскости. Климатическое исполнение – У3 по ГОСТ 15150-69. |
-

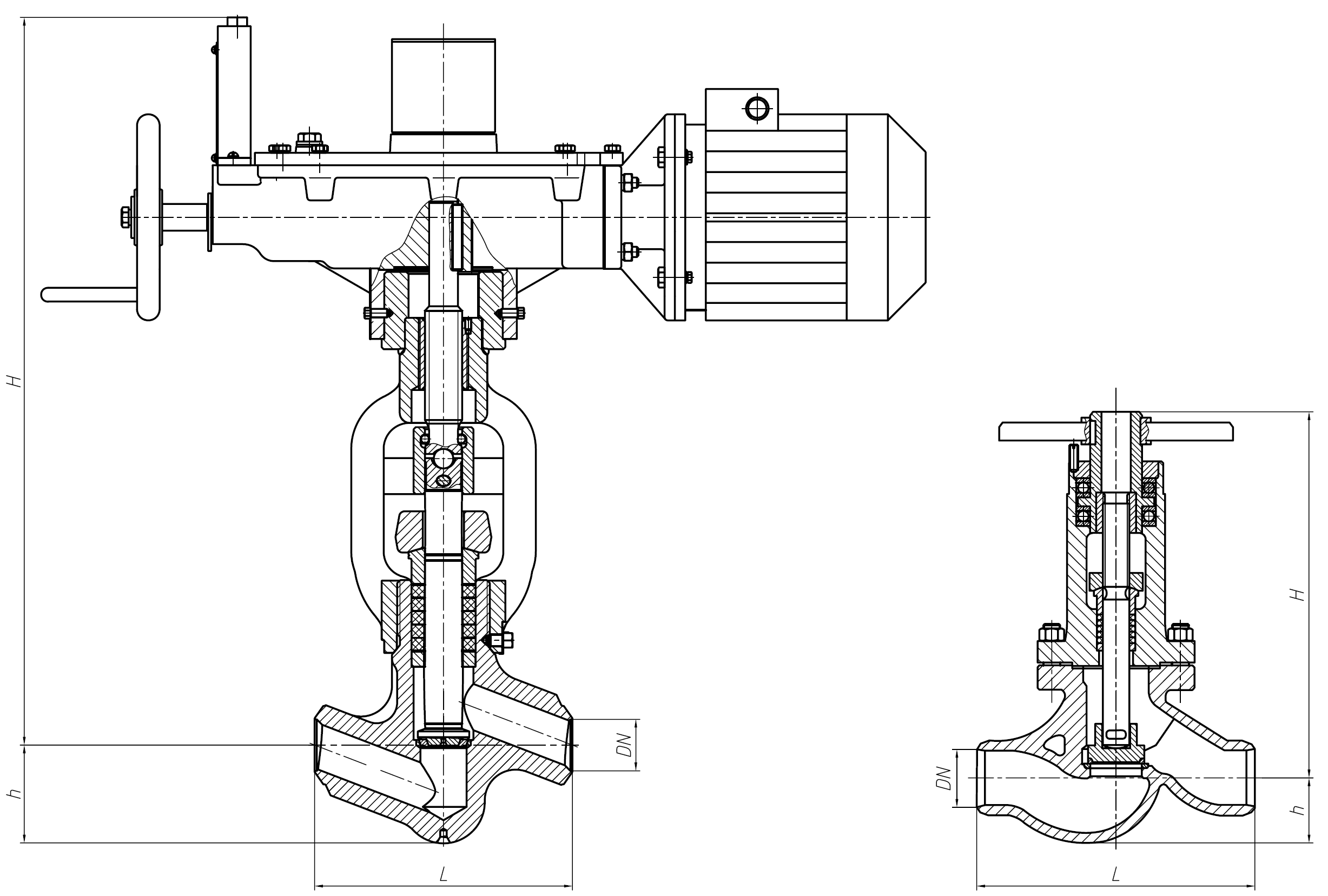

Рис. 1

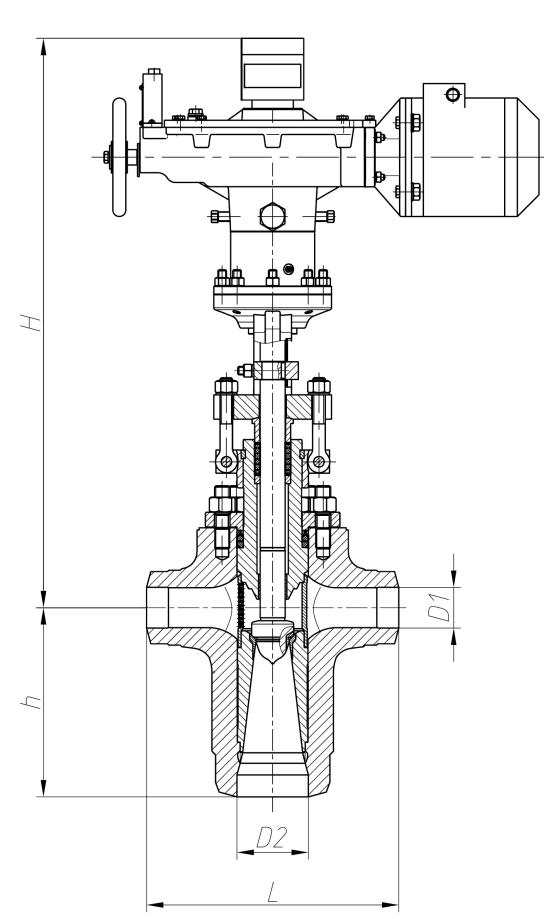

Рис. 2
-

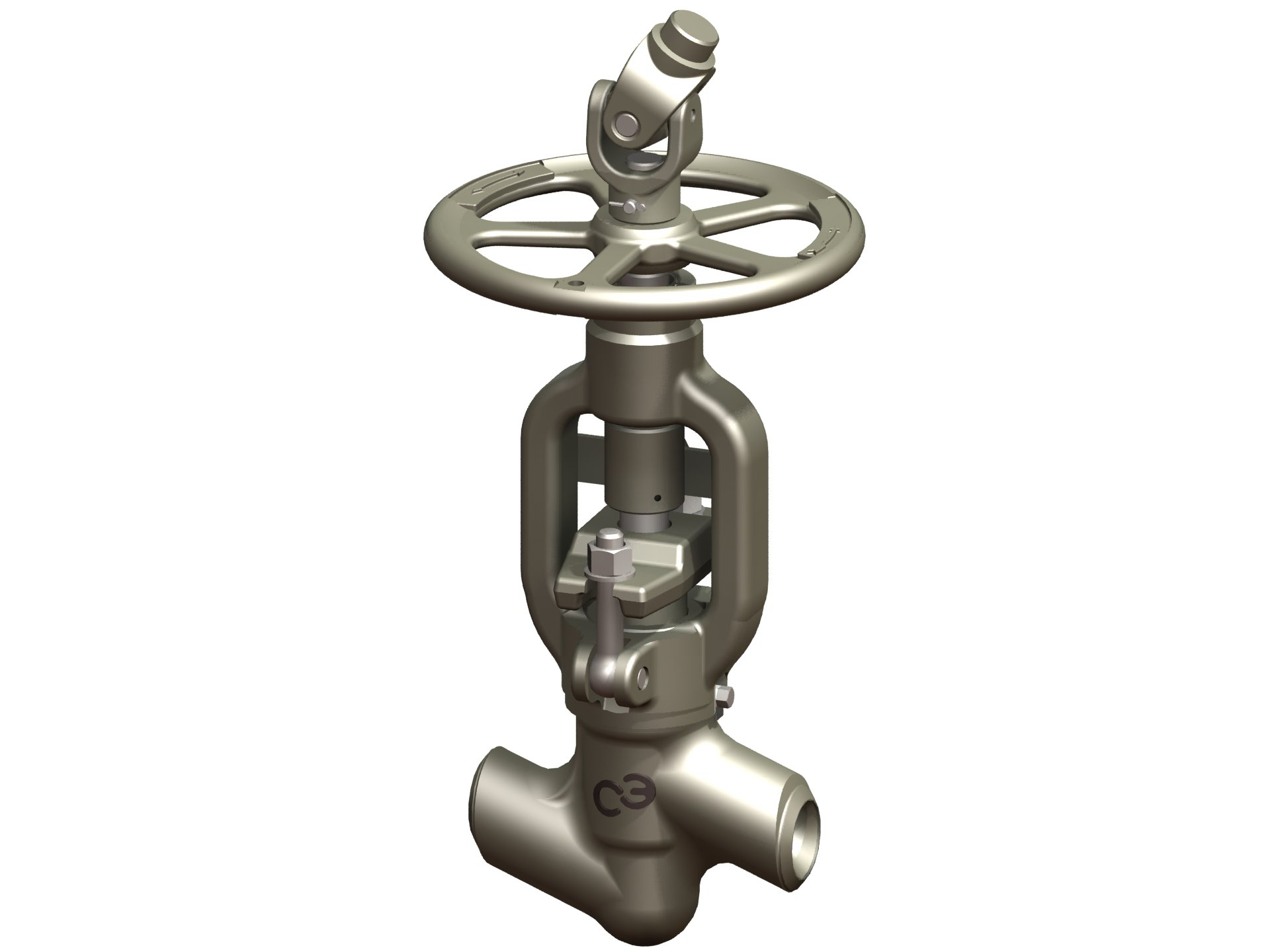

Рис. 3
Рис. 4
