Шу бәсеңдеткіштер
|

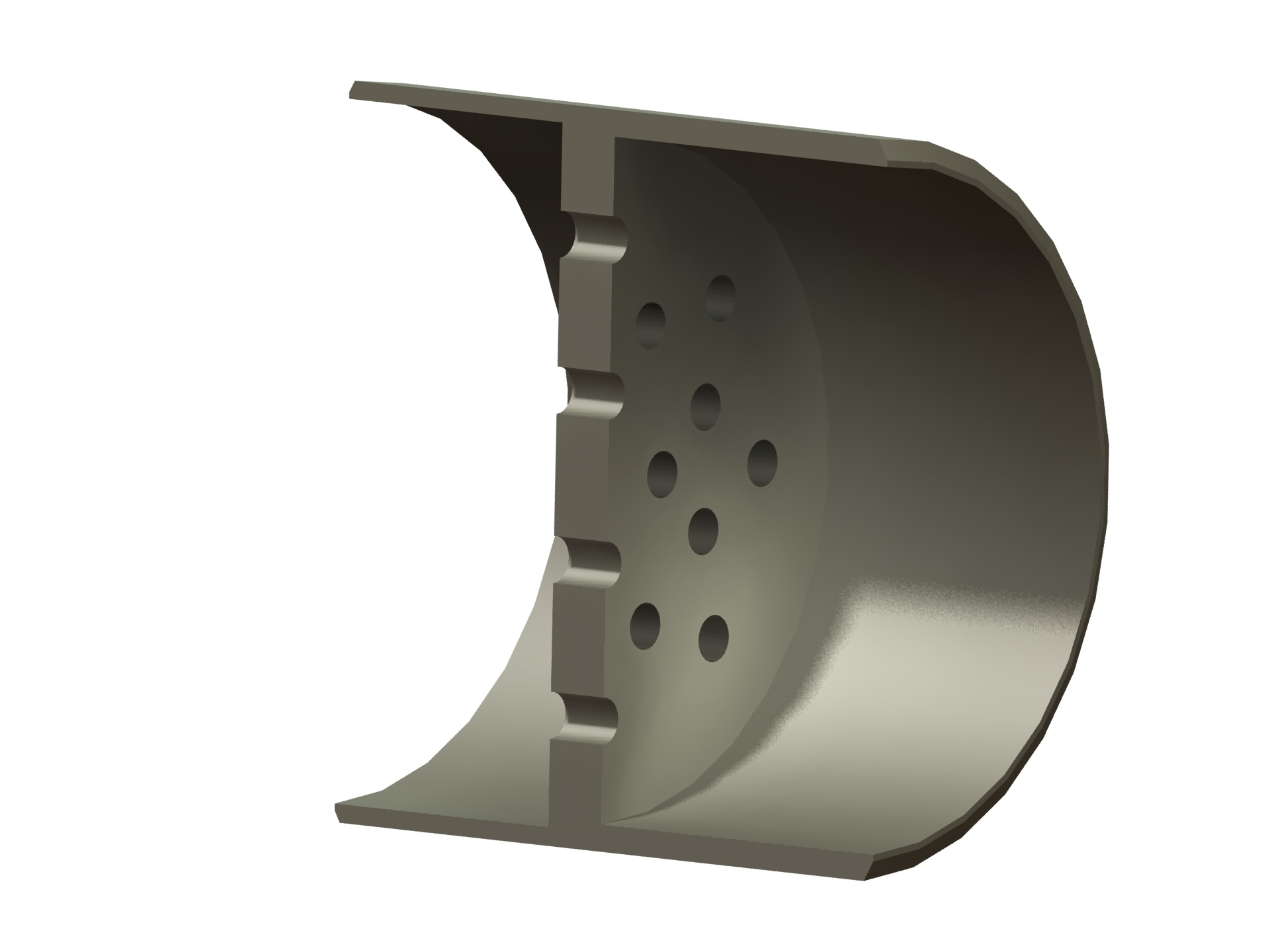

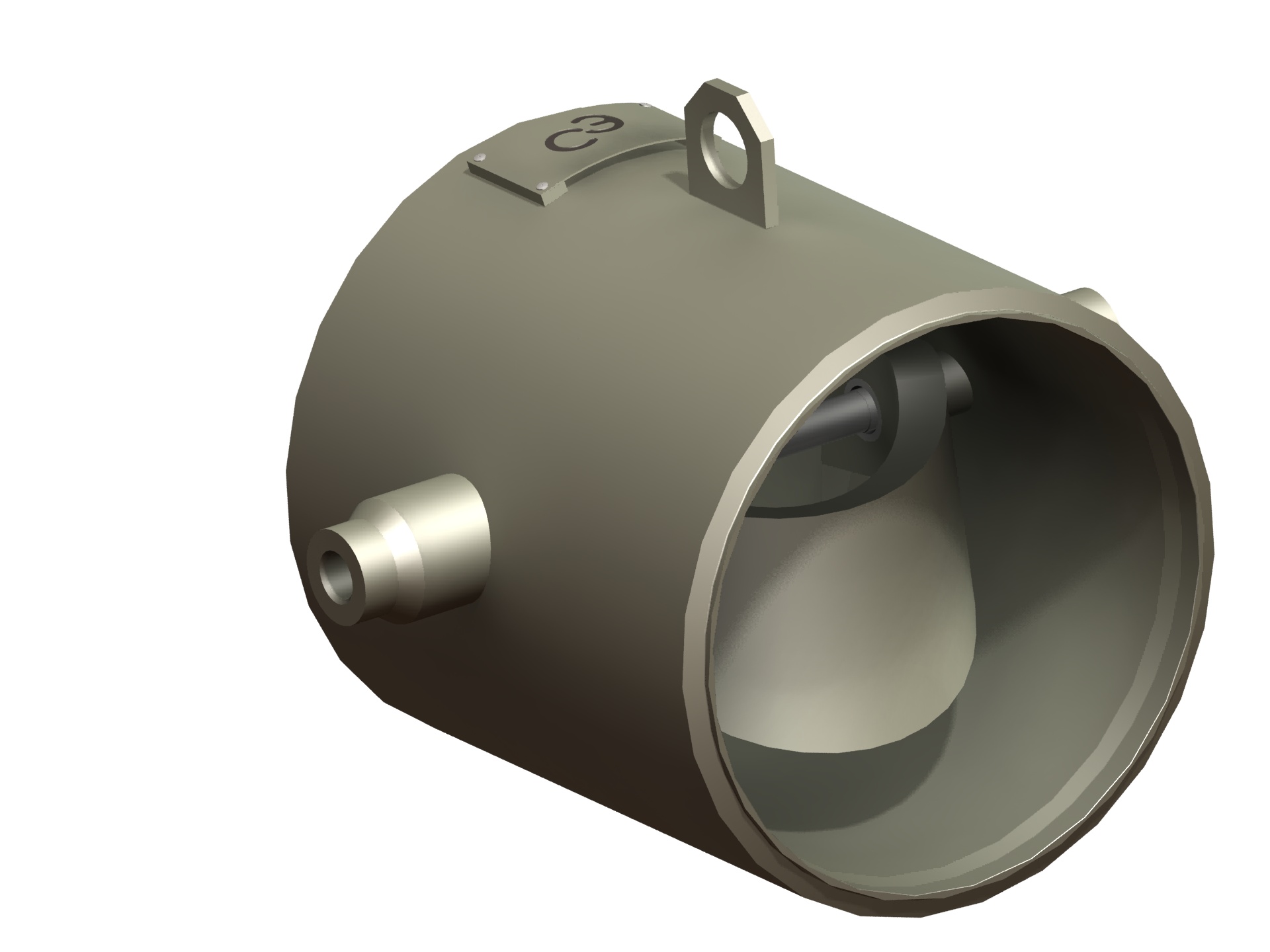

Шу бәсеңдеткіштер (сурет1) РУ және РОУ –да дроссельдеу және бу көлемін үлкейту кезінде шу деңгейін төмендетуге арналған. РУ, РОУ дроссельдік клапондарына тікелей орнатылады. Дроссельдік салқындатқыш торлы дыбыс бәсеңдеткіштер сурет2 буды салқындатуға арналған және ОУ және РОУ құрамына кіретін құрылғылар жүйесінің негізгі бөлігі болып табылады. Құбырмен байланыстыру – құйып бекіту арқылы бекітетін күйі көлденең немесе тік. Орта беру бағыты корпустағы бағдарша бойынша Климаттық талаптары ГОСТ 15150 – 69УЗ бойынша
|
|
|
|
|

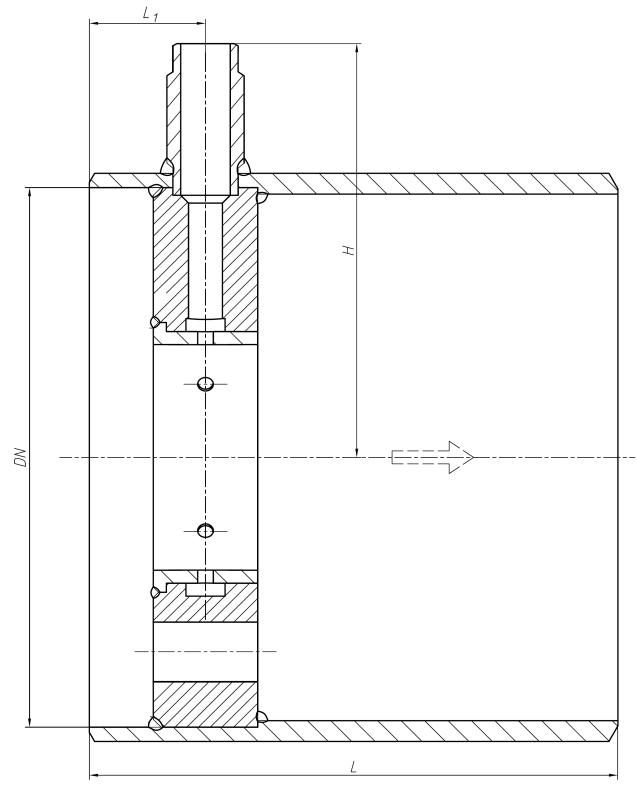

Рис. 1 |

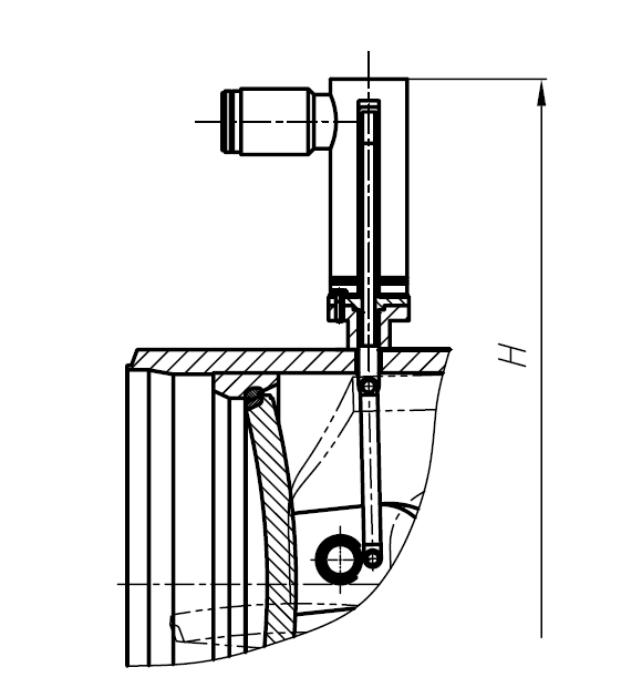

Рис. 2 |
Техническая характеристика и основные размеры
Обозначение маркировочное |
DN |
Параметры среды |
Массовый расход среды (на выходе), G, т/ч |
F1, cм2 |
Материал корпуса |
L , мм |
L 1, мм |
H, мм |
Масса, кг |
Рисунок |
|
РВХ/tВХº, МПа/ ºС |
РВЫХ/tВЫХº, МПа/ ºС |
||||||||||
Ш.200.012/006 050.004 |
200 |
12/435 |
6/220 |
50 |
110,0 |
20 |
200 |
42 |
139,5 |
14,8 |
2 |
Ш.200.019/012 050.003 |
200 |
19/435 |
12/435 |
50 |
45,4 |
20 |
205 |
- |
- |
12 |
1 |
Ш.300.003/002,5 050.006 |
300 |
3/220 |
2,5/160 |
35 |
226,7 |
20 |
305 |
52,5 |
212,5 |
29,7 |
2 |
Ш.300.003/003 050.005 |
300 |
3,3/220 |
3/220 |
35 |
196,3 |
20 |
300 |
- |
- |
20,5 |
1 |

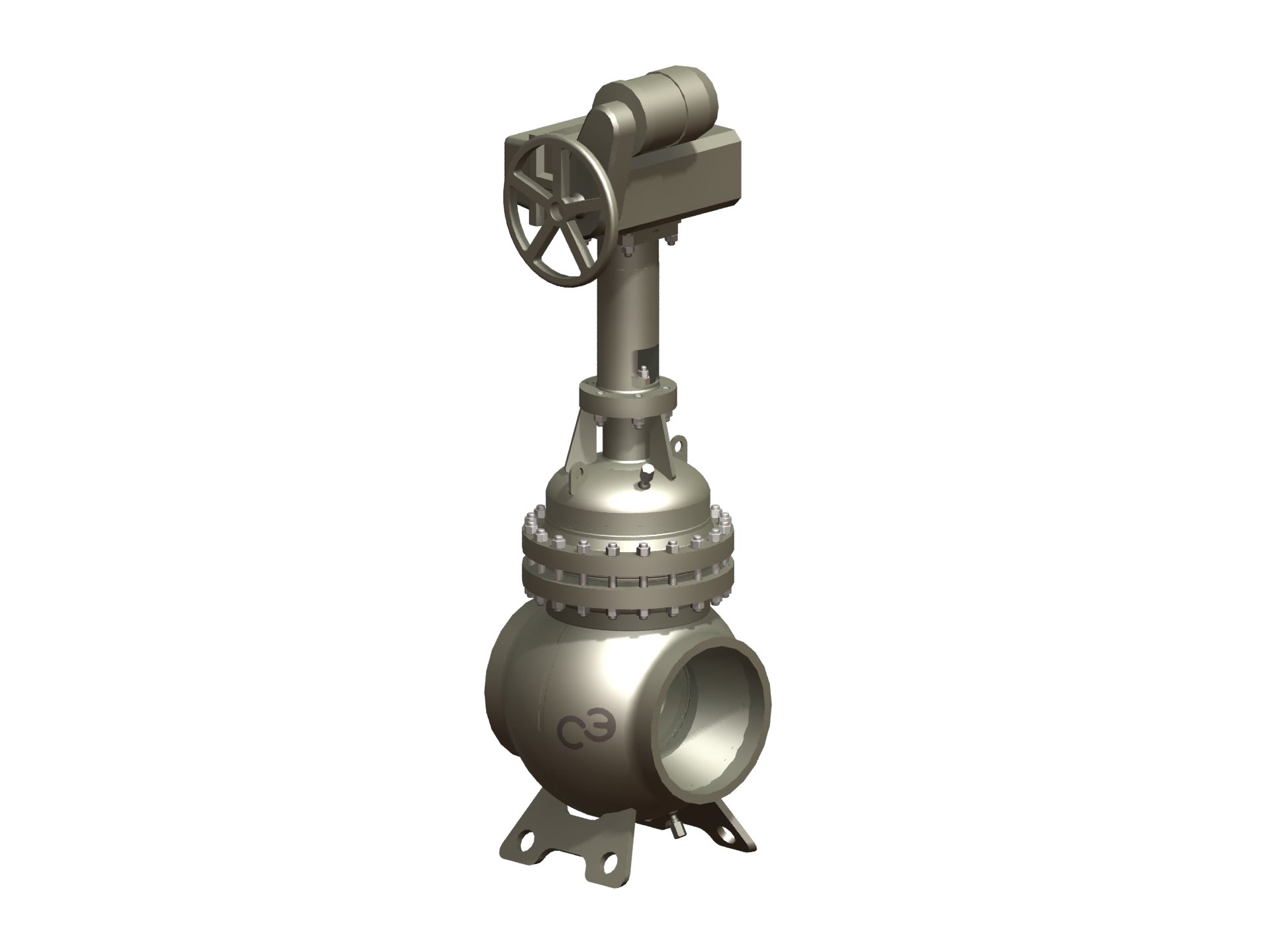

Задвижки клиновые с выдвижным шпинделем
ТУ У 28.1-31965106-024:2013
|
Шу бәсеңдеткіштер сурет1 РУ және РОУ –да дроссельдеу және бу көлемін үлкейту кезінде шу деңгейін төмендетуге арналған. РУ, РОУ дроссельдік клапондарына тікелей орнатылады. Дроссельдік салқындатқыш торлы дыбыс бәсеңдеткіштер сурет2 буды салқындатуға арналған және ОУ және РОУ құрамына кіретін құрылғылар жүйесінің негізгі бөлігі болып табылады. Құбырмен байланыстыру – құйып бекіту арқылы бекітетін күйі көлденең немесе тік. Орта беру бағыты корпустағы бағдарша бойынша Климаттық талаптары ГОСТ 15150 – 69УЗ бойынша Атомдық станциялар жүйесінің құбырларында бітегіш құрылғы ретінде қолданылады. Задвижкалар НП 306.2.141 бойынша қауіпсіздік классының 2 немесе 3 ші элементтеріне жатады. 4 классты қауіпсіздігі бар жүйелерде бекітуге , орнатуға рұқсат етілген. Классификациялық белгіленуі – 2НО, 3 НО Задвижкалар ПН, АЭ Г-7-008 сәйкес В және С тобына жатады, ПН АЭ Г -5-006 бойынша сәйкес сейсмо тұрақты деңгейге ие. Задвижкаларды басқару – қолмен,конустың және цилиндрлік редуктормен, электр желісінен Задвижкаларды құбырға бекіту – құйып бекіту арқылы бекітпелер бекіту органының шеткі күйіне сигнализатормен жабдықталуы мүмкін. Тығыздағыш қабат жемірілген болаттан пайда болған ерітінді ГОСТ 9544 бойынша бекітпенің герметикалық классы. Задвижкалар DN 300-1 Задвижкалар DN 300-2 Жұмыс орталары: Айналымдағы су,бу,құнарлы су, техникалық су, дистиллят,конденсат, май, азот, радиоактивті газдар. Айналымдағы су, бу, құнарлы су, техникалық су, дистиллят, 1 контур жылу тасымалдағыш конденсат, май, азот, радиоактивті газдар. Жұмыс ортасының температурасы: Рр 16кгс/см2 задвижкасы үшін – 200с дейін. Рр 25,40 кгс/см2 задвижкасы үшін – 250 дейін. Орта беру бағыты кезөкелген задвижкаларды құбырға бекіту, балқытып бекіту арқылы Задвижкалардың орнату күйі: -тік құбырда кез-келген -көлденеңде – көлденең жазықтыққа қатысты жартылай сфераның жоғарғы бөлігінде кез келген Ұсынылатын күйі жетегі жоғары қарап тұрған бекітпелерді орнату орны – қызмет көрсететін жерлер П, бокстарында Б және сыртта О АС бірінші таблицаға сәйкес
|
||||

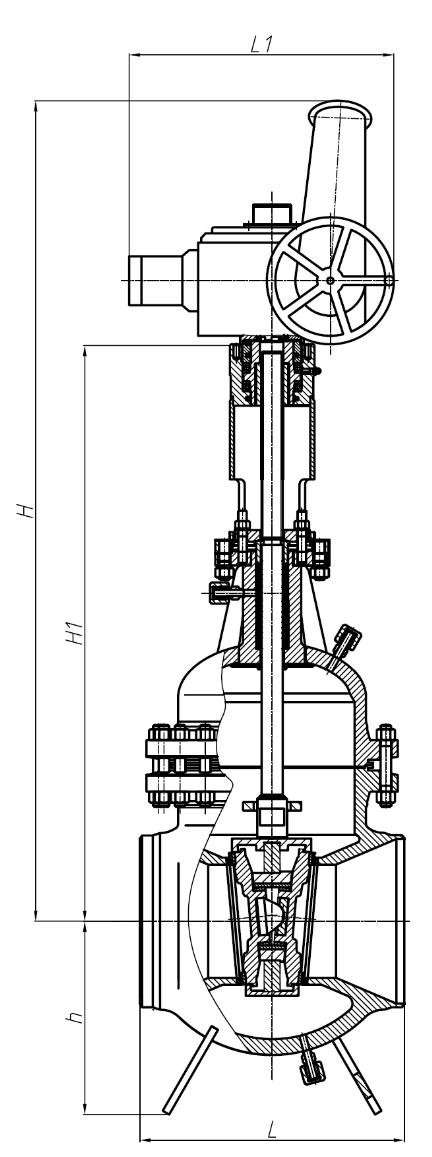

Рис.1 |
|
|
|||

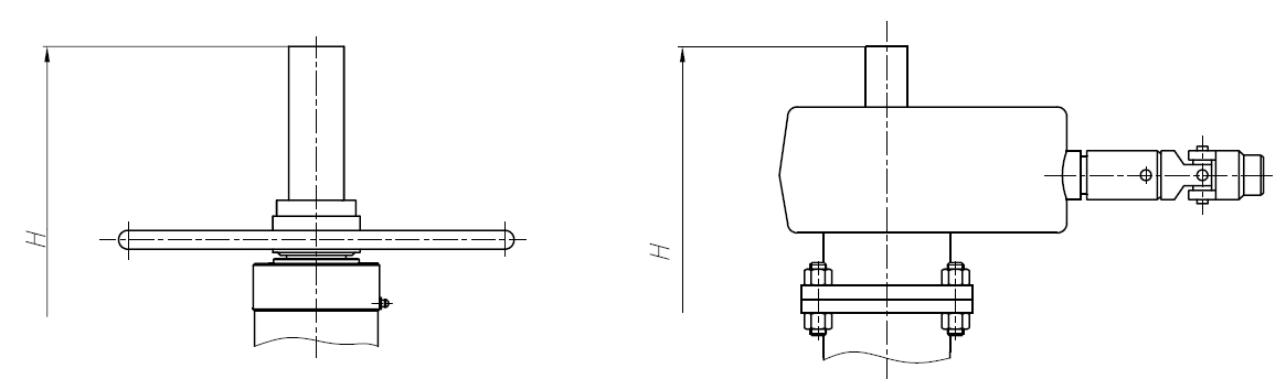

Рис. 2 |
Рис. 3 |
|
|||
|
|
||||
Рис. 4 |
Рис. 5 |
|
|||
Рис. 6
Техническая характеристика и основные размеры
Таблица 1
Обозначение маркировочное |
Рис. |
DN, мм |
Pр, кгс/см2 |
Раб. среда |
Материал корпуса |
L, мм, не более |
L1, мм, не более |
H, мм, не более |
H1, мм, не более |
h, мм, не более |
Стыкуемая труба Днхs, мм |
D, мм, не более |

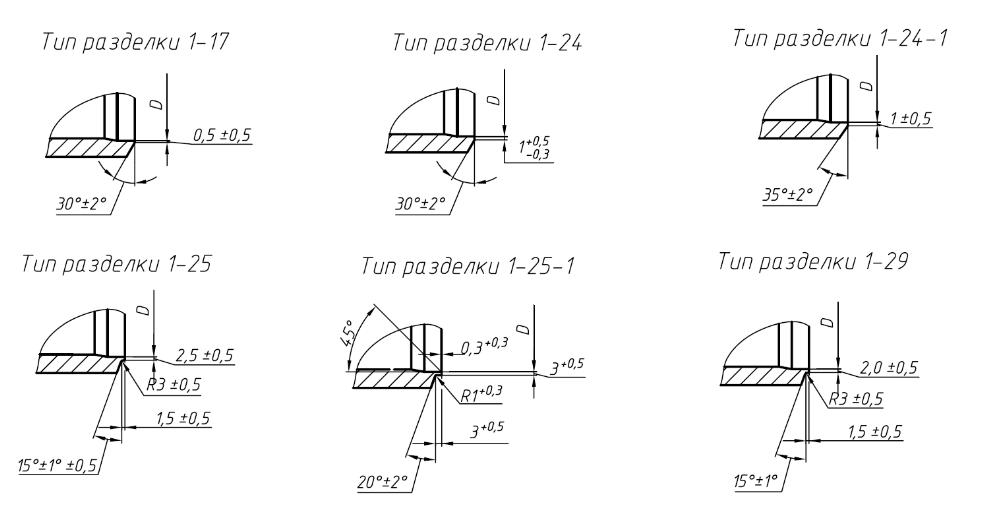

Тип разделки рис.6 |
Класс и группа арматуры |
Место установки |
Макс. крутящий. момент, Н·м |
ξ. |
Масса, кг, не более |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
СЭ.ЗК.1.3.3.50.16.9 300062.00.000 |
1 |
50 |
16 |
I |
20 |
250 |
400 |
808 |
268 |
80 |
57х3 |
52 +0,4 |
1-23 |
2ВIIв, 2ВIIIв, 3СIIIв |
П |
18 |
1,5 |
40 |
СЭ.ЗК.1.3.3.50.16.9 300062.00.000-01 |
П, О, Б |
|||||||||||||||||
СЭ.ЗК.1.3.3.50.16.2 300062.00.000-02 |
2 |
- |
- |
20 |
||||||||||||||
СЭ.ЗК.3.3.3.50.16.9 300062.00.000-03 |
1 |
II |
08Х18Н10Т |
400 |
52 +0,3 |
1-23 |
П |
18 |
40 |
|||||||||
СЭ.ЗК.3.3.3.50.16.9 300062.00.000-04 |
П, О, Б |
|||||||||||||||||
СЭ.ЗК.3.3.3.50.16.2 300062.00.000-05 |
2 |
- |
- |
20 |
||||||||||||||
СЭ.ЗК.1.3.3.80.16.9 300063.00.000 |
1 |
80 |
16 |
I |
20 |
280 |
400 |
950 |
410 |
98 |
89х3,5 |
84 +0,35 |
1-23 |
2ВIIв, 2ВIIIв, 3СIIIв |
П |
28 |
1,5 |
70 |
СЭ.ЗК.1.3.3.80.16.9 300063.00.000-01 |
П, О, Б |
|||||||||||||||||
СЭ.ЗК.1.3.3.80.16.2 300063.00.000-02 |
2 |
- |
- |
30 |
||||||||||||||
СЭ.ЗК.3.3.3.80.16.9 300063.00.000-03 |
1 |
II |
08Х18Н10Т |
400 |
89х5 |
80 +0,3 |
1-25-1 |
П |
28 |
70 |
||||||||
СЭ.ЗК.3.3.3.80.16.9 300063.00.000-04 |
П, О, Б |
|||||||||||||||||
СЭ.ЗК.3.3.3.80.16.2 300063.00.000-05 |
2 |
- |
- |
30 |
||||||||||||||
СЭ.ЗК.1.3.3.100.16.9 300064.00.000 |
1 |
100 |
16 |
I |
20 |
300 |
400 |
990 |
450 |
108 |
108х4 |
102 +0,35 |
1-23 |
2ВIIв, 2ВIIIв, 3СIIIв |
П |
40 |
1,5 |
80 |
СЭ.ЗК.1.3.3.100.16.9 300064.00.000-01 |
П, О, Б |
|||||||||||||||||
СЭ.ЗК.1.3.3.100.16.2 300064.00.000-02 |
2 |
- |
- |
40 |
||||||||||||||
СЭ.ЗК.3.3.3.100.16.9 300064.00.000-03 |
1 |
II |
08Х18Н10Т |
400 |
108х5 |
99 +0,35 |
1-25-1 |
П |
40 |
80 |
||||||||
СЭ.ЗК.3.3.3.100.16.9 300064.00.000-04 |
П, О, Б |
|||||||||||||||||
СЭ.ЗК.3.3.3.100.16.2 300064.00.000-05 |
2 |
- |
- |
40 |
||||||||||||||
СЭ.ЗК.1.3.3.150.16.9 300065.00.000 |
1 |
150 |
16 |
I |
20 |
350 |
400 |
1136 |
596 |
140 |
159х5 |
151 +0,4 |
1-23 |
2ВIIв, 2ВIIIв, 3СIIIв |
П |
48 |
1,5 |
122 |
СЭ.ЗК.1.3.3.150.16.9 300065.00.000-01 |
П, О, Б |
|||||||||||||||||
СЭ.ЗК.1.3.3.150.16.2 300065.00.000-02 |
2 |
- |
- |
82 |
||||||||||||||
СЭ.ЗК.3.3.3.150.16.9 300065.00.000-03 |
1 |
II |
08Х18Н10Т |
400 |
159х6 |
150 +0,4 |
1-25-1 |
П |
48 |
122 |
||||||||
СЭ.ЗК.3.3.3.150.16.9 300065.00.000-04 |
П, О, Б |
|||||||||||||||||
СЭ.ЗК.3.3.3.150.16.2 300065.00.000-05 |
2 |
- |
- |
82 |
||||||||||||||
СЭ.ЗК.1.3.3.200.16.9 300066.00.000 |
1 |
200 |
16 |
I |
20 |
400 |
496 |
1390 |
950 |
168 |
219х7 |
208+0,46 |
1-24 |
2ВIIв, 2ВIIIв, 3СIIIв |
П |
100 |
1,5 |
213 |
СЭ.ЗК.1.3.3.200.16.9 300066.00.000-01 |
П, О, Б |
|||||||||||||||||
СЭ.ЗК.1.3.3.200.16.2 300066.00.000-02 |
2 |
- |
- |
137 |
||||||||||||||
СЭ.ЗК.3.3.3.200.16.9 300066.00.000-03 |
1 |
II |
08Х18Н10Т |
496 |
220х7 |
209+0,46 |
1-25-1 |
П |
100 |
213 |
||||||||
СЭ.ЗК.3.3.3.200.16.9 300066.00.000-04 |
П, О, Б |
|||||||||||||||||
СЭ.ЗК.3.3.3.200.16.2 300066.00.000-05 |
2 |
- |
- |
137 |
||||||||||||||
СЭ.ЗК.1.3.3.250.16.9 300067.00.000 |
1 |
250 |
16 |
I |
20 |
450 |
550 |
1492 |
983 |
200 |
273х8 |
259+0,52 |
1-24-1 |
2ВIIв, 2ВIIIв, 3СIIIв |
П |
180 |
1,0 |
330 |
СЭ.ЗК.1.3.3.250.16.9 300067.00.000-01 |
П, О, Б |
|||||||||||||||||
СЭ.ЗК.1.3.3.250.16.2 300067.00.000-02 |
2 |
- |
- |
255 |
||||||||||||||
СЭ.ЗК.3.3.3.250.16.9 300067.00.000-03 |
1 |
II |
08Х18Н10Т |
550 |
273х11 |
255+0,52 |
1-25-1 |
П |
180 |
330 |
||||||||
СЭ.ЗК.3.3.3.250.16.9 300067.00.000-04 |
П, О, Б |
|||||||||||||||||
СЭ.ЗК.3.3.3.250.16.2 300067.00.000-05 |
2 |
- |
- |
255 |
||||||||||||||
СЭ.ЗК.1.3.3.300.16.9 300068.00.000 |
1 |
300 |
16 |
I |
20 |
500 |
550 |
1905 |
1205 |
230 |
325х8 |
311 +0,6 |
1-24-1 |
2ВIIв, 2ВIIIв, 3СIIIв |
П |
208 |
1,0 |
422 |
СЭ.ЗК.1.3.3.300.16.9 300068.00.000-01 |
О, Б |
|||||||||||||||||
СЭ.ЗК.1.3.3.300.16.2 300068.00.000-02 |
2 |
- |
П, О, Б |
- |
347 |
|||||||||||||
СЭ.ЗК.1.3.3.300.16.5 300068.00.000-03 |
4 |
360 |
||||||||||||||||
СЭ.ЗК.3.3.3.300.16.9 300068.00.000-04 |
1 |
II |
08Х18Н10Т |
550 |
325х12 |
305+0,52 |
1-25-1 |
П |
208 |
422 |
||||||||
СЭ.ЗК.3.3.3.300.16.9 300068.00.000-05 |
П, О, Б |
|||||||||||||||||
СЭ.ЗК.3.3.3.300.16.2 300068.00.000-06 |
2 |
- |
- |
347 |
||||||||||||||
СЭ.ЗК.3.3.3.300.16.5 300068.00.000-07 |
4 |
360 |
Продолжение таблицы 1
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
|
СЭ.ЗК.1.3.3.350.16.9 300069.00.000 |
1 |
350 |
16 |
I |
20 |
572 |
580 |
2010 |
1370 |
270 |
377х9 |
361+0,57 |
1-24-1 |
2ВIIв, 2ВIIIв, 3СIIIв |
П |
245 |
1,0 |
656 |
|
СЭ.ЗК.1.3.3.350.16.9 300069.00.000-01 |
П, О, Б |
||||||||||||||||||
СЭ.ЗК.1.3.3.350.16.5 300069.00.000-02 |
4 |
- |
- |
580 |
|||||||||||||||
СЭ.ЗК.3.3.3.350.16.9 300069.00.000-03 |
1 |
II |
08Х18Н10Т |
580 |
377х6 |
367+0,57 |
1-24-1 |
П |
245 |
656 |
|||||||||
СЭ.ЗК.3.3.3.350.16.9 300069.00.000-04 |
П, О, Б |
||||||||||||||||||
СЭ.ЗК.3.3.3.350.16.5 300069.00.000-05 |
4 |
- |
- |
580 |
|||||||||||||||
СЭ.ЗК.1.3.3.400.16.9 300070.00.000 |
1 |
400 |
16 |
I |
20 |
600 |
607 |
2135 |
1435 |
290 |
426х9 |
410+0,63 |
1-24-1 |
2ВIIв, 2ВIIIв, 3СIIIв |
П |
380 |
1,0 |
704 |
|
СЭ.ЗК.1.3.3.400.16.9 300070.00.000-01 |
П, О, Б |
||||||||||||||||||
СЭ.ЗК.1.3.3.400.16.5 300070.00.000-02 |
4 |
- |
- |
689 |
|||||||||||||||
СЭ.ЗК.3.3.3.400.16.9 300070.00.000-03 |
1 |
II |
08Х18Н10Т |
607 |
426х8 |
412+0,56 |
1-24-1 |
П |
380 |
704 |
|||||||||
СЭ.ЗК.3.3.3.400.16.9 300070.00.000-04 |
П, О, Б |
||||||||||||||||||
СЭ.ЗК.3.3.3.400.16.5 300070.00.000-05 |
4 |
- |
- |
689 |
|||||||||||||||
СЭ.ЗК.1.3.3.500.16.9 300071.00.000 |
1 |
500 |
16 |
I |
20 |
700 |
607 |
2645 |
1765 |
355 |
530х8 |
516 +0,7 |
1-24-1 |
2ВIIв, 2ВIIIв, 3СIIIв |
П |
540 |
1,0 |
996 |
|
СЭ.ЗК.1.3.3.500.16.9 300071.00.000-01 |
П, О, Б |
||||||||||||||||||
СЭ.ЗК.1.3.3.500.16.5 300071.00.000-02 |
4 |
- |
- |
890 |
|||||||||||||||
СЭ.ЗК.1.3.3.500.16.1 300071.00.000-03 |
3 |
600 |
898 |
||||||||||||||||
СЭ.ЗК.1.3.3.500.16.4 300071.00.000-04 |
5 |
910 |
|||||||||||||||||
СЭ.ЗК.3.3.3.500.16.9 300071.00.000-05 |
1 |
II |
08Х18Н10Т |
607 |
530х8 |
516 +0,7 |
1-24-1 |
П |
540 |
1,0 |
996 |
||||||||
СЭ.ЗК.3.3.3.500.16.9 300071.00.000-06 |
П, О, Б |
||||||||||||||||||
СЭ.ЗК.3.3.3.500.16.5 300071.00.000-07 |
4 |
- |
- |
890 |
|||||||||||||||
СЭ.ЗК.3.3.3.500.16.1 300071.00.000-08 |
3 |
600 |
898 |
||||||||||||||||
СЭ.ЗК.3.3.3.500.16.4 300071.00.000-09 |
5 |
910 |
|||||||||||||||||
СЭ.ЗК.1.3.3.600.16.9 300072.00.000 |
1 |
600 |
16 |
I |
20 |
800 |
790 |
2755 |
2055 |
420 |
630х8 |
616 +0,7 |
1-24-1 |
2ВIIв, 2ВIIIв, 3СIIIв |
П |
650 |
1,0 |
1762 |
|
СЭ.ЗК.1.3.3.600.16.9 300072.00.000-01 |
П, О, Б |
||||||||||||||||||
СЭ.ЗК.1.3.3.600.16.5 300072.00.000-02 |
4 |
- |
- |
1580 |
|||||||||||||||
СЭ.ЗК.1.3.3.600.16.1 300072.00.000-03 |
3 |
780 |
|||||||||||||||||
СЭ.ЗК.1.3.3.600.16.4 300072.00.000-04 |
5 |
1620 |
|||||||||||||||||
СЭ.ЗК.3.3.3.600.16.9 300072.00.000-05 |
1 |
II |
08Х18Н10Т |
790 |
630х8 |
616 +0,9 |
1-24-1 |
П |
650 |
1762 |
|||||||||
СЭ.ЗК.3.3.3.600.16.9 300072.00.000-06 |
П, О, Б |
||||||||||||||||||
СЭ.ЗК.3.3.3.600.16.5 300072.00.000-07 |
4 |
- |
- |
1580 |
|||||||||||||||
СЭ.ЗК.3.3.3.600.16.1 300072.00.000-08 |
3 |
780 |
|||||||||||||||||
СЭ.ЗК.3.3.3.600.16.4 300072.00.000-09 |
5 |
1620 |
|||||||||||||||||
СЭ.ЗК.1.3.3.50.25.9 300073.00.000 |
1 |
50 |
25 |
I |
20 |
250 |
440 |
800 |
410 |
75 |
57х3 |
52 +0,3 |
1-23 |
2ВIIв, 2ВIIIв, 3СIIIв |
П |
26 |
1,5 |
72 |
|
СЭ.ЗК.1.3.3.50.25.9 300073.00.000-01 |
П, О, Б |
||||||||||||||||||
СЭ.ЗК.1.3.3.50.25.2 300073.00.000-02 |
2 |
- |
- |
32 |
|||||||||||||||
СЭ.ЗК.3.3.3.50.25.9 300073.00.000-03 |
1 |
II |
08Х18Н10Т |
440 |
57х3 |
52 +0,3 |
1-23 |
П |
26 |
72 |
|||||||||
СЭ.ЗК.3.3.3.50.25.9 300073.00.000-04 |
П, О, Б |
||||||||||||||||||
СЭ.ЗК.3.3.3.50.25.2 300073.00.000-05 |
2 |
- |
- |
32 |
|||||||||||||||
СЭ.ЗК.1.3.3.80.25.9 300074.00.000 |
1 |
80 |
25 |
I |
20 |
280 |
440 |
840 |
470 |
87 |
89х3,5 |
84 +0,35 |
1-23 |
2ВIIв, 2ВIIIв, 3СIIIв |
П |
38 |
1,5 |
80 |
|
СЭ.ЗК.1.3.3.80.25.9 300074.00.000-01 |
П, О, Б |
||||||||||||||||||
СЭ.ЗК.1.3.3.80.25.2 300074.00.000-02 |
2 |
- |
- |
40 |
|||||||||||||||
СЭ.ЗК.3.3.3.80.25.9 300074.00.000-03 |
1 |
80 |
25 |
II |
08Х18Н10Т |
440 |
840 |
470 |
87 |
89х5 |
80 +0,35 |
1-25-1 |
П |
38 |
80 |
||||
СЭ.ЗК.3.3.3.80.25.9 300074.00.000-04 |
П, О, Б |
||||||||||||||||||
СЭ.ЗК.3.3.3.80.25.2 300074.00.000-05 |
2 |
- |
- |
40 |
|||||||||||||||
СЭ.ЗК.1.3.3.100.25.9 300075.00.000 |
1 |
100 |
25 |
I |
20 |
300 |
440 |
1020 |
635 |
90 |
108х4 |
102+0,35 |
1-23 |
2ВIIв, 2ВIIIв, 3СIIIв |
П |
48 |
1,5 |
93 |
|
СЭ.ЗК.1.3.3.100.25.9 300075.00.000-01 |
П, О, Б |
||||||||||||||||||
СЭ.ЗК.1.3.3.100.25.2 300075.00.000-02 |
2 |
- |
- |
66 |
|||||||||||||||
СЭ.ЗК.3.3.3.100.25.9 300075.00.000-03 |
1 |
II |
08Х18Н10Т |
440 |
108х5 |
99 +0,35 |
1-25-1 |
П |
48 |
93 |
|||||||||
СЭ.ЗК.3.3.3.100.25.9 300075.00.000-04 |
П, О, Б |
||||||||||||||||||
СЭ.ЗК.3.3.3.100.25.2 300075.00.000-05 |
2 |
- |
- |
66 |
|||||||||||||||
Продолжение таблицы 1
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
||
СЭ.ЗК.1.3.3.150.25.9 300076.00.000 |
1 |
150 |
25 |
I |
20 |
350 |
530 |
1160 |
600 |
107 |
159х5 |
151+0,4 |
1-23 |
2ВIIв, 2ВIIIв, 3СIIIв |
П |
55 |
1.5 |
172 |
||
СЭ.ЗК.1.3.3.150.25.9 300076.00.000-01 |
П, О, Б |
|||||||||||||||||||
СЭ.ЗК.1.3.3.150.25.2 300076.00.000-02 |
2 |
- |
- |
143 |
||||||||||||||||
СЭ.ЗК.3.3.3.150.25.9 300076.00.000-03 |
1 |
II |
08Х18Н10Т |
530 |
159х6 |
150+0,4 |
1-25-1 |
П |
55 |
172 |
||||||||||
СЭ.ЗК.3.3.3.150.25.9 300076.00.000-04 |
П, О, Б |
|||||||||||||||||||
СЭ.ЗК.3.3.3.150.25.2 300076.00.000-05 |
2 |
- |
- |
143 |
||||||||||||||||
СЭ.ЗК.1.3.3.200.25.9 300077.00.000 |
1 |
200 |
25 |
I |
20 |
400 |
530 |
1290 |
835 |
255 |
219х7 |
208+0,46 |
1-24-1 |
2ВIIв, 2ВIIIв, 3СIIIв |
П |
120 |
1,5 |
309 |
||
СЭ.ЗК.1.3.3.200.25.9 300077.00.000-01 |
П, О, Б |
|||||||||||||||||||
СЭ.ЗК.1.3.3.200.25.2 300077.00.000-02 |
2 |
- |
- |
249 |
||||||||||||||||
СЭ.ЗК.3.3.3.200.25.9 300077.00.000-03 |
1 |
II |
08Х18Н10Т |
530 |
220х7 |
209+0,46 |
1-25-1 |
П |
120 |
309 |
||||||||||
СЭ.ЗК.3.3.3.200.25.9 300077.00.000-04 |
П, О, Б |
|||||||||||||||||||
СЭ.ЗК.3.3.3.200.25.2 300077.00.000-05 |
2 |
- |
- |
249 |
||||||||||||||||
СЭ.ЗК.1.3.3.250.25.9 300078.00.000 |
1 |
250 |
25 |
I |
20 |
450 |
530 |
1370 |
835 |
310 |
273х8 |
259+0,52 |
1-24-1 |
2ВIIв, 2ВIIIв, 3СIIIв |
П |
200 |
1,0 |
390 |
||
СЭ.ЗК.1.3.3.250.25.9 300078.00.000-01 |
П, О, Б |
|||||||||||||||||||
СЭ.ЗК.1.3.3.250.25.2 300078.00.000-02 |
2 |
- |
- |
324 |
||||||||||||||||
СЭ.ЗК.3.3.3.250.25.9 300078.00.000-03 |
1 |
II |
08Х18Н10Т |
530 |
273х11 |
255+0,52 |
1-25-1 |
П |
200 |
390 |
||||||||||
СЭ.ЗК.3.3.3.250.25.9 300078.00.000-04 |
П, О, Б |
|||||||||||||||||||
СЭ.ЗК.3.3.3.250.25.2 300078.00.000-05 |
2 |
- |
- |
324 |
||||||||||||||||
СЭ.ЗК.1.3.3.300.25.9 300080.00.000 |
1 |
300 |
25 |
I |
20 |
500 |
530 |
1550 |
1209 |
365 |
325х8 |
311+0,52 |
1-24-1 |
2ВIIв, 2ВIIIв, 3СIIIв |
П, Б |
244 |
1,0 |
481 |
||
СЭ.ЗК.1.3.3.300.25.9 300080.00.000-01 |
П, О, Б |
|||||||||||||||||||
СЭ.ЗК.1.3.3.300.25.2 300080.00.000-02 |
2 |
- |
- |
410 |
||||||||||||||||
СЭ.ЗК.1.3.3.300.25.5 300080.00.000-03 |
4 |
425 |
||||||||||||||||||
СЭ.ЗК.3.3.3.300.25.9 300080.00.000-04 |
1 |
II |
08Х18Н10Т |
530 |
1550 |
1209 |
365 |
325х12 |
305+0,52 |
1-25-1 |
П, Б |
244 |
481 |
|||||||
СЭ.ЗК.3.3.3.300.25.9 300080.00.000-05 |
П, О, Б |
|||||||||||||||||||
СЭ.ЗК.3.3.3.300.25.2 300080.00.000-06 |
2 |
- |
- |
410 |
||||||||||||||||
СЭ.ЗК.3.3.3.300.25.5 300080.00.000-07 |
4 |
425 |
||||||||||||||||||
СЭ.ЗК.1.3.3.350.25.9 300079.00.000 |
1 |
350 |
25 |
I |
20 |
600 |
726 |
1730 |
1209 |
410 |
377х9 |
361+0,57 |
1-24-1 |
2ВIIв, 2ВIIIв, 3СIIIв |
П, Б |
320 |
1,0 |
710 |
||
СЭ.ЗК.1.3.3.350.25.9 300079.00.000-01 |
О, Б |
|||||||||||||||||||
СЭ.ЗК.1.3.3.350.25.5 300079.00.000-02 |
4 |
- |
П, О,Б |
- |
620 |
|||||||||||||||
СЭ.ЗК.3.3.3.350.25.9 300079.00.000-03 |
1 |
II |
08Х18Н10Т |
726 |
377х6 |
367 +0,57 |
1-24-1 |
П, Б |
320 |
715 |
||||||||||
СЭ.ЗК.3.3.3.350.25.9 300079.00.000-04 |
П, О, Б |
|||||||||||||||||||
СЭ.ЗК.3.3.3.350.25.5 300079.00.000-05 |
4 |
- |
- |
625 |
||||||||||||||||
СЭ.ЗК.1.3.3.400.25.9 300081.00.000 |
1 |
400 |
25 |
I |
20 |
667 |
1765 |
1209 |
415 |
426х9 |
410+0,63 |
1-24-1 |
2ВIIв, 2ВIIIв, 3СIIIв |
П, Б |
490 |
1,0 |
738 |
|||
СЭ.ЗК.1.3.3.400.25.9 300081.00.000-01 |
П, О, Б |
|||||||||||||||||||
СЭ.ЗК.1.3.3.400.25.5 300081.00.000-02 |
4 |
- |
- |
689 |
||||||||||||||||
СЭ.ЗК.3.3.3.400.25.9 300081.00.000-03 |
1 |
II |
08Х18Н10Т |
667 |
426х8 |
412+0,63 |
1-24-1 |
П, Б |
490 |
738 |
||||||||||
СЭ.ЗК.3.3.3.400.25.9 300081.00.000-04 |
П, О, Б |
|||||||||||||||||||
СЭ.ЗК.3.3.3.400.25.5 300081.00.000-05 |
4 |
- |
- |
689 |
||||||||||||||||
СЭ.ЗК.1.3.3.500.25.9 300082.00.000 |
1 |
500 |
25 |
I |
20 |
700 |
880 |
2340 |
1845 |
470 |
530х8 |
516+0,7 |
1-24-1 |
2ВIIв, 2ВIIIв, 3СIIIв |
П, Б |
610 |
1,0 |
1450 |
||
СЭ.ЗК.1.3.3.500.25.9 300082.00.000-01 |
П, О, Б |
|||||||||||||||||||
СЭ.ЗК.1.3.3.500.25.5 300082.00.000-02 |
4 |
- |
- |
1365 |
||||||||||||||||
СЭ.ЗК.1.3.3.500.25.1 300082.00.000-03 |
3 |
750 |
1550 |
|||||||||||||||||
СЭ.ЗК.1.3.3.500.25.4 300082.00.000-04 |
5 |
1555 |
||||||||||||||||||
СЭ.ЗК.3.3.3.500.25.9 300082.00.000-05 |
1 |
II |
08Х18Н10Т |
800 |
530х8 |
516+0,7 |
1-24-1 |
П, Б |
610 |
1450 |
||||||||||
СЭ.ЗК.3.3.3.500.25.9 300082.00.000-06 |
П, О, Б |
|||||||||||||||||||
СЭ.ЗК.3.3.3.500.25.5 300082.00.000-07 |
4 |
- |
- |
1365 |
||||||||||||||||
СЭ.ЗК.3.3.3.500.25.1 300082.00.000-08 |
3 |
750 |
1550 |
|||||||||||||||||
СЭ.ЗК.3.3.3.500.25.4 300082.00.000-09 |
5 |
1555 |
||||||||||||||||||
Продолжение таблицы 1
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
|
СЭ.ЗК.1.3.3.600.25.9 300083.00.000 |
1 |
600 |
25 |
I |
20 |
800 |
850 |
2565 |
2150 |
555 |
630х12 |
608 +0,7 |
1-24-1 |
2ВIIв, 2ВIIIв, 3СIIIв |
П, Б |
1000 |
1,0 |
1895 |
|
СЭ.ЗК.1.3.3.600.25.9 300083.00.000-01 |
П, О, Б |
||||||||||||||||||
СЭ.ЗК.1.3.3.600.25.5 300083.00.000-02 |
4 |
- |
- |
1860 |
|||||||||||||||
СЭ.ЗК.1.3.3.600.25.1 300083.00.000-03 |
3 |
775 |
1808 |
||||||||||||||||
СЭ.ЗК.1.3.3.600.25.4 300083.00.000-04 |
5 |
1885 |
|||||||||||||||||
СЭ.ЗК.3.3.3.600.25.9 300083.00.000-05 |
1 |
25 |
II |
08Х18Н10Т |
850 |
630х12 |
608 +0,7 |
1-24-1 |
П, Б |
1000 |
1892 |
||||||||
СЭ.ЗК.3.3.3.600.25.9 300083.00.000-06 |
П, О, Б |
||||||||||||||||||
СЭ.ЗК.3.3.3.600.25.5 300083.00.000-07 |
4 |
- |
- |
1858 |
|||||||||||||||
СЭ.ЗК.3.3.3.600.25.1 300083.00.000-08 |
3 |
775 |
1808 |
||||||||||||||||
СЭ.ЗК.3.3.3.600.25.4 300083.00.000-09 |
5 |
1885 |
|||||||||||||||||
СЭ.ЗК.1.3.3.800.25.9 300084.00.000 |
1 |
800 |
25 |
I |
20 |
1000 |
850 |
2940 |
2150 |
460 |
820х9 |
804 +0,9 |
1-17 |
2ВIIв, 2ВIIIв, 3СIIIв |
П, Б |
1000 |
1,0 |
2145 |
|
СЭ.ЗК.1.3.3.800.25.9 300084.00.000-01 |
П, О, Б |
||||||||||||||||||
СЭ.ЗК.1.3.3.800.25.5 300084.00.000-02 |
4 |
- |
- |
1970 |
|||||||||||||||
СЭ.ЗК.1.3.3.800.25.1 300084.00.000-03 |
3 |
775 |
1963 |
||||||||||||||||
СЭ.ЗК.1.3.3.800.25.4 300084.00.000-04 |
5 |
2040 |
|||||||||||||||||
СЭ.ЗК.3.3.3.800.25.9 300084.00.000-05 |
1 |
II |
08Х18Н10Т |
850 |
820х10 |
803 +1,1 |
1-17 |
П, Б |
1000 |
2145 |
|||||||||
СЭ.ЗК.3.3.3.800.25.9 300084.00.000-06 |
П, О, Б |
||||||||||||||||||
СЭ.ЗК.3.3.3.800.25.5 300084.00.000-07 |
4 |
- |
- |
1970 |
|||||||||||||||
СЭ.ЗК.3.3.3.800.25.1 300084.00.000-08 |
3 |
775 |
1967 |
||||||||||||||||
СЭ.ЗК.3.3.3.800.25.4 300084.00.000-09 |
5 |
2040 |
|||||||||||||||||
СЭ.ЗК.1.3.3.50.40.9 300085.00.000 |
1 |
50 |
40 |
I |
20 |
250 |
440 |
800 |
410 |
75 |
57х4 |
49 +0,62 |
1-23 |
2ВIIв, 2ВIIIв, 3СIIIв |
П |
30 |
1,5 |
78 |
|
СЭ.ЗК.1.3.3.50.40.9 300085.00.000-01 |
П, О, Б |
||||||||||||||||||
СЭ.ЗК.1.3.3.50.40.2 300085.00.000-02 |
2 |
- |
- |
40 |
|||||||||||||||
СЭ.ЗК.3.3.3.50.40.9 300085.00.000-03 |
1 |
II |
08Х18Н10Т |
440 |
57х |
50 +0,3 |
1-24-1 |
П |
30 |
78 |
|||||||||
СЭ.ЗК.3.3.3.50.40.9 300085.00.000-04 |
П, О, Б |
||||||||||||||||||
СЭ.ЗК.3.3.3.50.40.2 300085.00.000-05 |
2 |
- |
- |
40 |
|||||||||||||||
СЭ.ЗК.1.3.3.80.40.9 300086.00.000 |
1 |
80 |
40 |
I |
20 |
280 |
440 |
840 |
470 |
87 |
89х4 |
81 +0,54 |
1-23 |
2ВIIв, 2ВIIIв, 3СIIIв |
П |
41 |
1,5 |
92 |
|
СЭ.ЗК.1.3.3.80.40.9 300086.00.000-01 |
П, О, Б |
||||||||||||||||||
СЭ.ЗК.1.3.3.80.40.2 300086.00.000-02 |
2 |
- |
- |
52 |
|||||||||||||||
СЭ.ЗК.3.3.3.80.40.9 300086.00.000-03 |
1 |
II |
08Х18Н10Т |
360 |
440 |
89х5 |
80 +0,3 |
1-25-1 |
П |
41 |
92 |
||||||||
СЭ.ЗК.3.3.3.80.40.9 300086.00.000-04 |
П, О, Б |
||||||||||||||||||
СЭ.ЗК.3.3.3.80.40.2 300086.00.000-05 |
2 |
- |
- |
52 |
|||||||||||||||
СЭ.ЗК.1.3.3.100.40.9 300087.00.000 |
1 |
100 |
40 |
I |
20 |
400 |
440 |
897 |
561 |
90 |
108х6 |
97 +0,54 |
1-23 |
2ВIIв, 2ВIIIв, 3СIIIв |
П |
51 |
1,5 |
131 |
|
СЭ.ЗК.1.3.3.100.40.9 300087.00.000-01 |
П, О, Б |
||||||||||||||||||
СЭ.ЗК.1.3.3.100.40.2 300087.00.000-02 |
2 |
- |
- |
96 |
|||||||||||||||
СЭ.ЗК.3.3.3.100.40.9 300087.00.000-03 |
1 |
100 |
40 |
II |
08Х18Н10Т |
300 |
440 |
897 |
561 |
90 |
108х5 |
100+0,23 |
1-25-1 |
П |
51 |
128 |
|||
СЭ.ЗК.3.3.3.100.40.9 300087.00.000-04 |
П, О, Б |
||||||||||||||||||
СЭ.ЗК.3.3.3.100.40.2 300087.00.000-05 |
2 |
- |
- |
93 |
|||||||||||||||
СЭ.ЗК.1.3.3.150.40.9 300088.00.000 |
1 |
150 |
40 |
I |
20 |
400 |
440 |
1055 |
605 |
110 |
159х7 |
148+0,63 |
1-25 |
2ВIIв, 2ВIIIв, 3СIIIв |
П |
58 |
1,5 |
178 |
|
СЭ.ЗК.1.3.3.150.40.9 300088.00.000-01 |
П, О, Б |
||||||||||||||||||
СЭ.ЗК.1.3.3.150.40.2 300088.00.000-02 |
2 |
- |
- |
143 |
|||||||||||||||
СЭ.ЗК.3.3.3.150.40.9 300088.00.000-03 |
1 |
II |
08Х18Н10Т |
350 |
440 |
159х6,5 |
149+0,26 |
1-25-1 |
П |
58 |
178 |
||||||||
СЭ.ЗК.3.3.3.150.40.9 300088.00.000-04 |
П, О, Б |
||||||||||||||||||
СЭ.ЗК.3.3.3.150.40.2 300088.00.000-05 |
2 |
- |
- |
143 |
|||||||||||||||
СЭ.ЗК.1.3.3.200.40.9 300089.00.000 |
1 |
200 |
40 |
I |
20 |
550 |
610 |
1135 |
892 |
149 |
219х9 |
204+0,72 |
1-25 |
2ВIIв, 2ВIIIв, 3СIIIв |
П |
100 |
1,5 |
398 |
|
СЭ.ЗК.1.3.3.200.40.9 300089.00.000-01 |
П, О, Б |
||||||||||||||||||
СЭ.ЗК.1.3.3.200.40.2 300089.00.000-02 |
2 |
- |
- |
341 |
|||||||||||||||
СЭ.ЗК.3.3.3.200.40.9 300089.00.000-03 |
1 |
II |
08Х18Н10Т |
400 |
610 |
220х8 |
208 +0,3 |
1-25-1 |
П |
100 |
375 |
||||||||
СЭ.ЗК.3.3.3.200.40.9 300089.00.000-04 |
П, О, Б |
||||||||||||||||||
СЭ.ЗК.3.3.3.200.40.2 300089.00.000-05 |
2 |
- |
- |
319 |
|||||||||||||||
Продолжение таблицы 1
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
|
СЭ.ЗК.1.3.3.250.40.9 300090.00.000 |
1 |
250 |
40 |
I |
20 |
650 |
610 |
1135 |
892 |
149 |
273х10 |
256 +0,81 |
1-25 |
2ВIIв, 2ВIIIв, 3СIIIв |
П |
220 |
1,0 |
400 |
|
СЭ.ЗК.1.3.3.250.40.9 300090.00.000-01 |
П, О, Б |
||||||||||||||||||
СЭ.ЗК.1.3.3.250.40.2 300090.00.000-02 |
2 |
- |
- |
345 |
|||||||||||||||
СЭ.ЗК.3.3.3.250.40.9 300090.00.000-03 |
1 |
II |
08Х18Н10Т |
450 |
610 |
273х11 |
255+0,3 |
1-25-1 |
П |
220 |
384 |
||||||||
СЭ.ЗК.3.3.3.250.40.9 300090.00.000-04 |
П, О, Б |
||||||||||||||||||
СЭ.ЗК.3.3.3.250.40.2 300090.00.000-05 |
2 |
- |
- |
330 |
|||||||||||||||
СЭ.ЗК.1.3.3.300.40.9 300092.00.000 |
1 |
300 |
40 |
I |
20 |
700 |
625 |
1260 |
1780 |
215 |
325х13 |
303+0,81 |
1-25 |
2ВIIв, 2ВIIIв, 3СIIIв |
П |
310 |
1,0 |
676 |
|
СЭ.ЗК.1.3.3.300.40.9 300092.00.000-01 |
П, О, Б |
||||||||||||||||||
СЭ.ЗК.1.3.3.300.40.2 300092.00.000-02 |
2 |
- |
- |
545 |
|||||||||||||||
СЭ.ЗК.1.3.3.300.40.5 300092.00.000-03 |
4 |
575 |
|||||||||||||||||
СЭ.ЗК.3.3.3.300.40.9 300092.00.000-04 |
1 |
II |
08Х18Н10Т |
500 |
625 |
325х12 |
305+0,34 |
1-25-1 |
П |
310 |
634 |
||||||||
СЭ.ЗК.3.3.3.300.40.9 300092.00.000-05 |
П, О, Б |
||||||||||||||||||
СЭ.ЗК.3.3.3.300.40.2 300092.00.000-06 |
2 |
- |
- |
505 |
|||||||||||||||
СЭ.ЗК.3.3.3.300.40.5 300092.00.000-07 |
4 |
533 |
|||||||||||||||||
СЭ.ЗК.1.3.3.350.40.9 300093.00.000 |
1 |
350 |
40 |
I |
20 |
750 |
625 |
1260 |
1780 |
215 |
377х13 |
354+0,89 |
1-25 |
2ВIIв, 2ВIIIв, 3СIIIв |
П |
360 |
1,0 |
712 |
|
СЭ.ЗК.1.3.3.350.40.9 300093.00.000-01 |
П, О, Б |
||||||||||||||||||
СЭ.ЗК.1.3.3.350.40.5 300093.00.000-02 |
4 |
- |
- |
611 |
|||||||||||||||
СЭ.ЗК.3.3.3.350.40.9 300093.00.000-03 |
1 |
II |
08Х18Н10Т |
500 |
625 |
377х13 |
354+0,89 |
1-25-1 |
|
360 |
655 |
||||||||
СЭ.ЗК.3.3.3.350.40.9 300093.00.000-04 |
П |
||||||||||||||||||
СЭ.ЗК.3.3.3.350.40.5 300093.00.000-05 |
4 |
- |
- |
554 |
|||||||||||||||
СЭ.ЗК.1.3.3.400.40.9 300094.00.000 |
1 |
400 |
40 |
I |
20 |
850 |
625 |
1260 |
1780 |
215 |
426х14 |
401+0,97 |
1-25 |
2ВIIв, 2ВIIIв, 3СIIIв |
П |
540 |
1,0 |
714 |
|
СЭ.ЗК.1.3.3.400.40.9 300094.00.000-01 |
П, О, Б |
||||||||||||||||||
СЭ.ЗК.1.3.3.400.40.5 300094.00.000-02 |
4 |
- |
- |
613 |
|||||||||||||||
СЭ.ЗК.3.3.3.400.40.9 300094.00.000-03 |
1 |
II |
08Х18Н10Т |
600 |
625 |
426х8 |
412+0,76 |
1-25-1 |
П |
540 |
676 |
||||||||
СЭ.ЗК.3.3.3.400.40.9 300094.00.000-04 |
П, О, Б |
||||||||||||||||||
СЭ.ЗК.3.3.3.400.40.5 300094.00.000-05 |
4 |
- |
- |
575 |
|||||||||||||||
СЭ.ЗК.1.3.3.500.40.9 300095.00.000 |
1 |
500 |
40 |
I |
20 |
1100 |
645 |
2340 |
1776 |
322 |
530х17 |
498+0,97 |
1-25 |
2ВIIв, 2ВIIIв, 3СIIIв |
П |
1140 |
1,0 |
1845 |
|
СЭ.ЗК.1.3.3.500.40.9 300095.00.000-01 |
П, О, Б |
||||||||||||||||||
СЭ.ЗК.1.3.3.500.40.1 300095.00.000-02 |
3 |
- |
- |
1665 |
|||||||||||||||
СЭ.ЗК.1.3.3.500.40.4 300095.00.000-03 |
5 |
1740 |
|||||||||||||||||
СЭ.ЗК.3.3.3.500.40.9 300095.00.000-04 |
1 |
II |
08Х18Н10Т |
645 |
530х8 |
516 +0,7 |
1-24 |
П |
1140 |
1610 |
|||||||||
СЭ.ЗК.3.3.3.500.40.9 300095.00.000-05 |
П, О, Б |
||||||||||||||||||
СЭ.ЗК.3.3.3.500.40.1 300095.00.000-06 |
3 |
- |
- |
1428 |
|||||||||||||||
СЭ.ЗК.3.3.3.500.40.4 300095.00.000-07 |
5 |
1512 |
|||||||||||||||||
СЭ.ЗК.1.3.3.600.40.9 300096.00.000 |
1 |
600 |
40 |
I |
20 |
1400 |
645 |
2870 |
2150 |
378 |
630х17 |
598+0,97 |
1-25 |
2ВIIв, 2ВIIIв, 3СIIIв |
П |
2200 |
1,0 |
2475 |
|
СЭ.ЗК.1.3.3.600.40.9 300096.00.000-01 |
П, О, Б |
||||||||||||||||||
СЭ.ЗК.1.3.3.600.40.1 300096.00.000-02 |
3 |
- |
- |
2293 |
|||||||||||||||
СЭ.ЗК.1.3.3.600.40.4 300096.00.000-03 |
5 |
2370 |
|||||||||||||||||
СЭ.ЗК.3.3.3.600.40.9 300096.00.000-04 |
1 |
II |
08Х18Н10Т |
645 |
630х8 |
616+0,9 |
1-24 |
П |
2200 |
2185 |
|||||||||
СЭ.ЗК.3.3.3.600.40.9 300096.00.000-05 |
П, О, Б |
||||||||||||||||||
СЭ.ЗК.3.3.3.600.40.1 300096.00.000-06 |
3 |
- |
- |
2003 |
|||||||||||||||
СЭ.ЗК.3.3.3.600.40.4 300096.00.000-07 |
5 |
2080 |
|||||||||||||||||
СЭ.ЗК.1.3.3.800.40.9 300097.00.000 |
1 |
800 |
40 |
I |
20 |
1750 |
645 |
2870 |
2150 |
378 |
820х22 |
778+0,97 |
1-25 |
2ВIIв, 2ВIIIв, 3СIIIв |
П |
2200 |
1,0 |
3275 |
|
СЭ.ЗК.1.3.3.800.40.9 300097.00.000-01 |
П, О, Б |
||||||||||||||||||
СЭ.ЗК.1.3.3.800.40.1 300097.00.000-02 |
3 |
- |
- |
3093 |
|||||||||||||||
СЭ.ЗК.1.3.3.800.40.4 300097.00.000-03 |
5 |
3168 |
|||||||||||||||||
СЭ.ЗК.3.3.3.800.40.9 300097.00.000-04 |
1 |
II |
08Х18Н10Т |
645 |
820х17 |
798+0,7 |
1-25 |
П |
2200 |
2820 |
|||||||||
СЭ.ЗК.3.3.3.800.40.9 300097.00.000-05 |
П, О, Б |
||||||||||||||||||
СЭ.ЗК.3.3.3.800.40.1 300097.00.000-06 |
3 |
- |
- |
2640 |
|||||||||||||||
СЭ.ЗК.3.3.3.800.40.4 300097.00.000-07 |
5 |
2715 |
|||||||||||||||||
Затворы обратные стальные
ТУ У 28.1–31965106-019:2013
|
Болаттан жасалған кері бекітпелер. ТУ У 28.1 – 31965106 – 019:2013 Атом станциялар жүйесінде жұмыс ортасының кері ағымын болдырмауға арналған. Бекітпелер НП 306.2.141 бойынша қауіпсіздік классының 2 немесе 3 –ші элементтеріне жатады. 4 классты қауіпсіздігі бар жүйесінде бекітуге, орнатуға рұқсат етілген. Классификациялық таңбалануы 2 НО,3НО,2Н3,3Н3,2НО3,3НО3 Бекітпелер ПН АЭ Г-7-008 сәйкес В және С тобына жатады, ПН АЭ Г -5-006 бойынша сәйкес сейсмо тұрақты деңгейге ие. Бекітпелерді құбырға бекіту, балқытып бекіту арқылы Бекітпелер дисктің шеткі күйіне сигнализаторлармен жабдықталуы мүмкін Тығыздалғыш қабат – жемірілген болаттан пайда болған ерітіңді Жұмыс ортасы: Бірнеше рет арнайы циркуляцияланған контур суы, 1 контур жылу тасымалдағышы, тұрмыстық су, техникалық су, бу, конденсат, дистиллят, май,азот, радиоактивті газдар. Бор қышқылдарының ерітіндісі 16 кг/л аспайтын бор Бекітпелерді басқару – автоматтандырылған, жұмыс ортасы ағынымен. Орта беру бағыты дисктің астынан Бекіту күйі: -көлденең құбырда – 0,004 аспайтын еңіспен, ось дискі құбыр осьінен жоғары көлденең жазықтықта орналасу керек. Тік құбырда орта беретін келтесі төмен қарап тұрады. -еңіс құбырда –диск осьі көлденең орналасқанда келтесі төмен қарап бекітпелерді орнату орны –қызмет көрсететін жерлер, бокстарын да және сыртта АС бірінші таблицаға сәйкес.
|

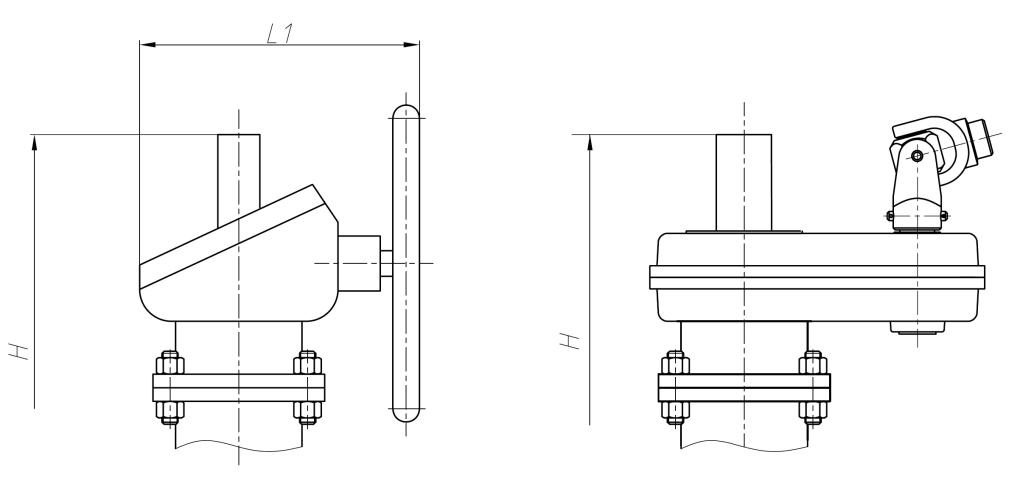

Рис. 1 |

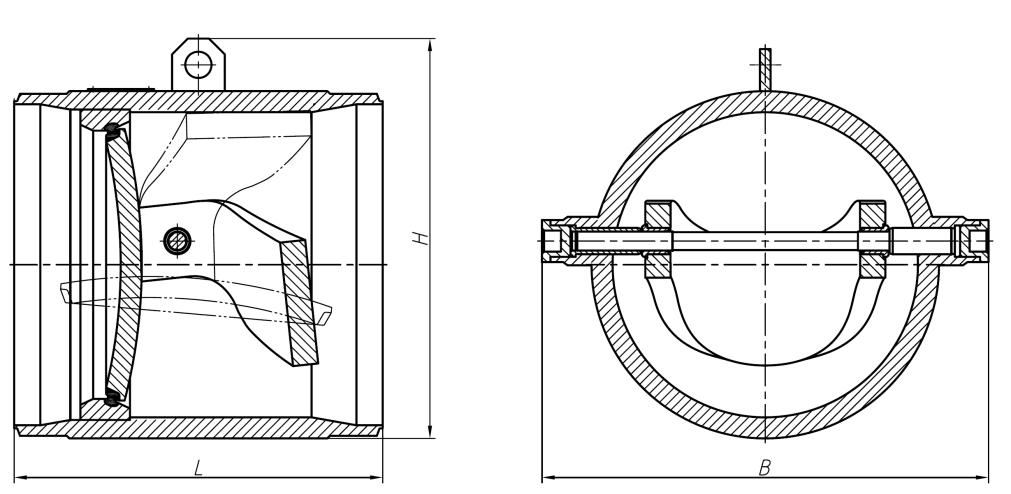

Рис. 2 |

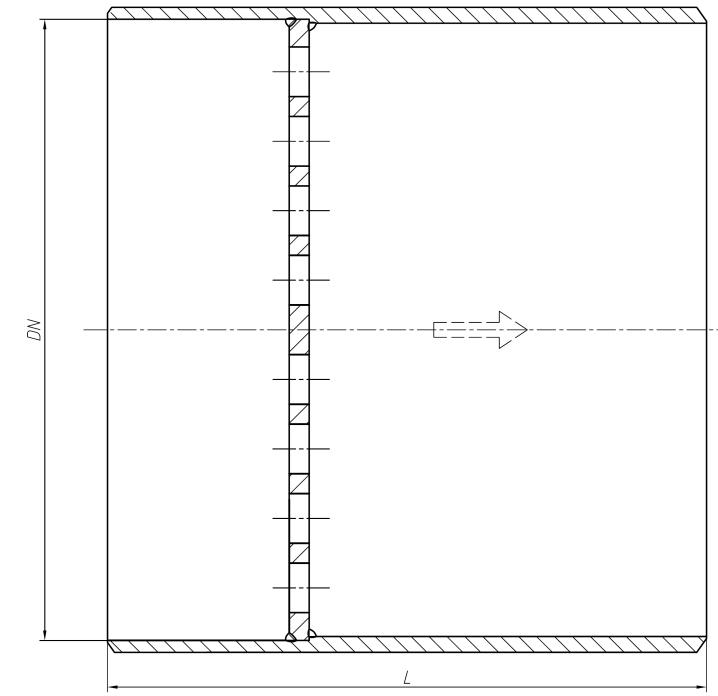

Рис. 3 |
