Бу салқындатқыштар жылу электр станцияларының технологиялық желілерінің редукциондық салқындатқыш құрылғыларында температура мен қысымды төмендетуге арналған және ОУ, РОУ, БРОУ құрамына кіретін құрылғылар жүйесінің негізгі бөлігі болып табылады. Бу салқындатқыштар будың соңына дейін редукциялануын жүзеге асыратын бір немесе бірнеше дроссельді торлармен жабдықталуы мүмкін. Сонымен қатар бұл торлар будың салқындатқыштағы шу деңгейін түсіре отырып, көбінесе дыбыс бәсеңдеткіш рөл атқарады. Салқындатқыш су арнайы шашыратқыш құрылғы – форсунчка сурет1 және шашыратқыш тамшылар сурет 2.

Құбырмен байланыстыру – құйып бекіту арқылы бекітетін күйі көлденең немесе тік.

Орта беру бағыты корпустағы бағдарша бойынша

Климаттық талаптары ГОСТ 15150 – 69УЗ бойынша

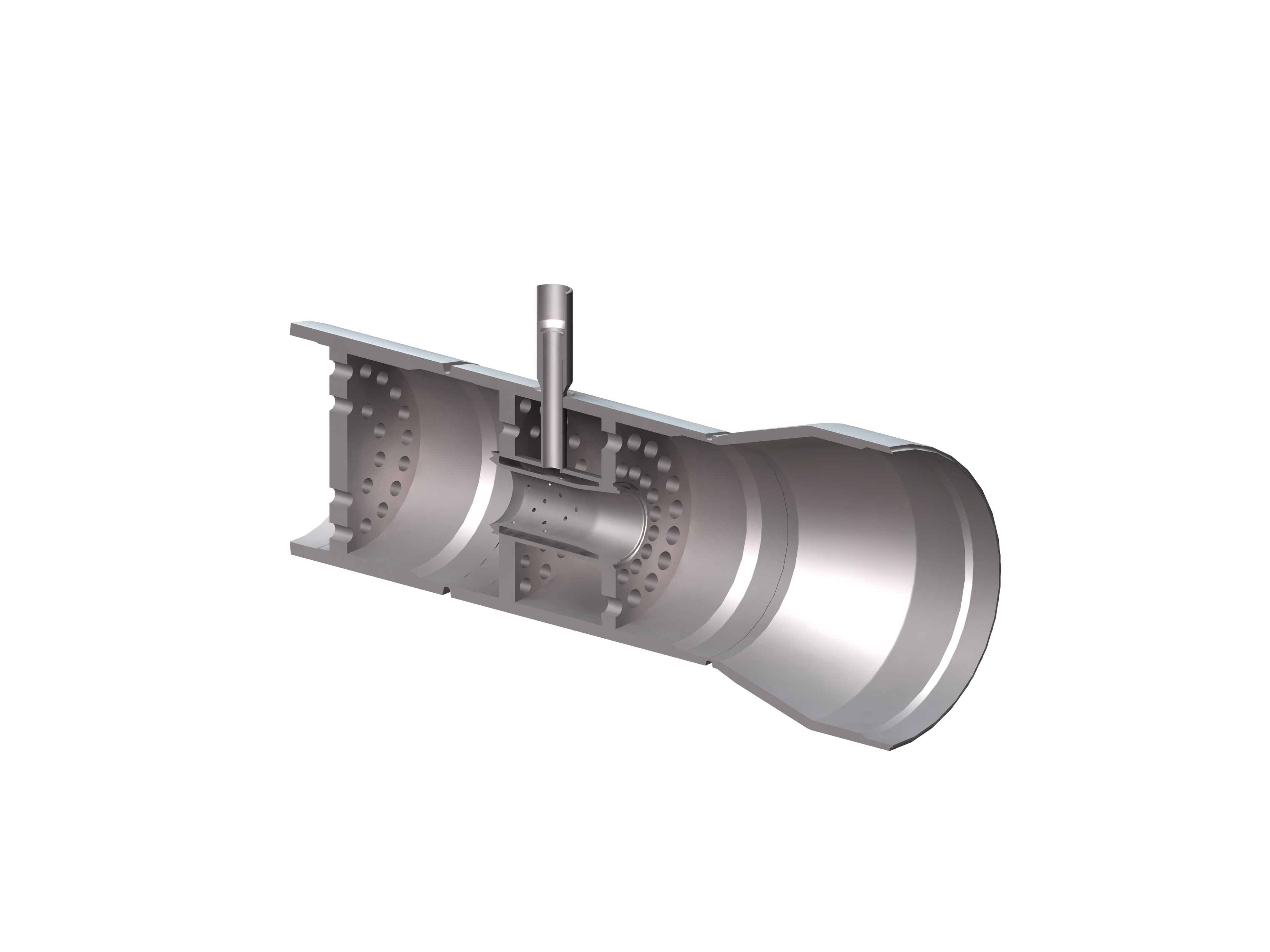

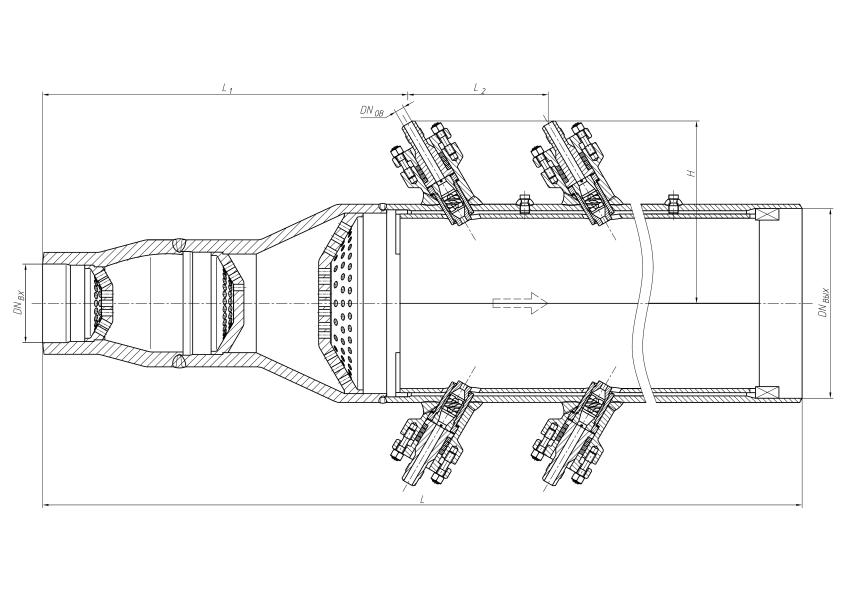

Рис. 1

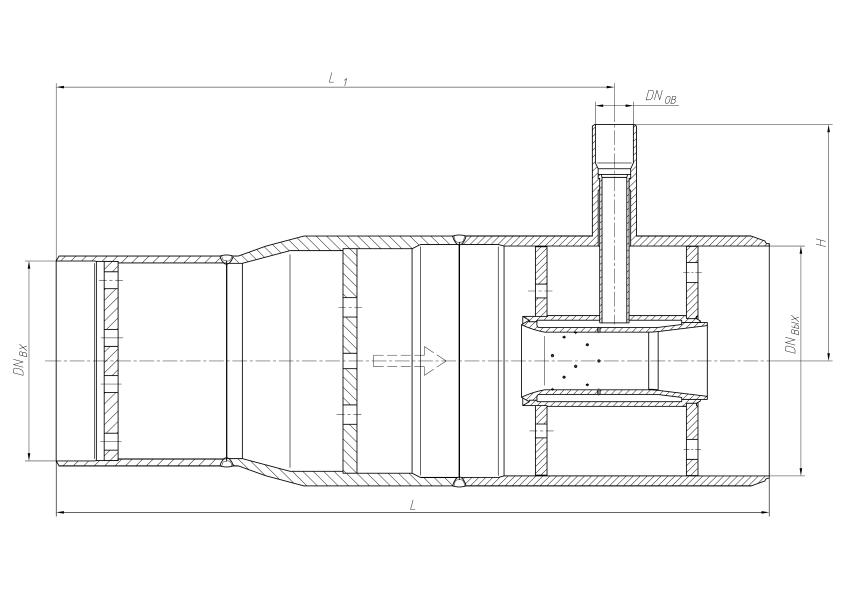

Рис. 2

Обозначение

маркировочное

DN_ВХ/DN_ВЫХ

DN_ОВ

Параметры

среды

Массовый расход среды (на выходе),

G, т/ч

Количество распылительных устройств n

Материал

корпуса

Площадь проходных сечений решеток

L,

мм

L₁,

мм

L₂,

мм

H,

мм

Масса, кг

Рисунок

Р_ВХ/t_ВХº,

МПа/ ºС

Р_ВЫХ/t_ВЫХº,

МПа/ ºС

F₁,

cм²

F₂,

cм²

F₃,

cм²

F₄,

cм²

СЭ.ОП.50/80.6/6

05.0025

50/80

20

0,6/324

0,6/250

0,6

1

20

-

-

-

-

1200

247

-

230

18,5

1

ОП.050/100.076/025

050.001

50/100

25

7,6/545

2,5/340

20

1

12Х1МФ

6,48

2,28

-

-

600

70

-

90

11

2

ОП.1,4/0,6.5,3

050.009

100/125

20

1,4/440

0,6/300

5,3

2

20

180

-

-

-

600

170

-

155

16,5

1

СЭ.ОП.100/250.108/50

05.0016

100/250

110

10,8/540

5,0/510

60

1

12Х1МФ

13,9

26,2

38,7

-

1210

920

-

360

170

2

СЭ.ОП.175/400.71/12

05.0017

175/400

20

7,05/555

1,18/200

160

4

12Х1МФ

57

103

188

-

2105

780

300

392

520

1

СЭ.ОП.200/300.33/13

05.0023

200/300

30

3,3/440

1,3/320

64

1

20

730

120

-

-

640

640

-

357

136

2

СЭ.ОП.250/250.11/11

05.0026

250/250

25

1,1/343

1,1/200

20

2

20

-

-

-

-

1150

51

-

307,5

105

1

СЭ.ОП.250.30/16

05.0013

250/250

50

2,3/340

1,6/250

40

1

20

104

-

-

-

500

150

-

281

39,4

2

СЭ.ОП.250.30/16

05.0014

250/250

50

2,3/340

1,6/250

40

1

20

130

107

-

-

500

200

-

281

47

2

СЭ.ОП.250/300.30/7

05.0015

250/300

50

2,3/340

0,7/250

40

1

20

105

169

171

271

921

721

-

308

115

2

СЭ.ОП.300/400.39/13

05.0022

300/400

50

3,9/440

1,3/220

110

1

20

120

170

295

-

1150

50

-

307,5

189

2

СЭ.ОП.350/500.10/2

05.0024

350/500

25

1,0/320

0,25/14

54

2

20

190

320

780

-

2150

900

-

445

490

1
