3.2 Минимальный режим
В режиме минимальных нагрузок последние составляют 50% от наибольшей нагрузки по заданию.
Проверим целесообразность отключения трансформаторов:
Экономическая мощность для п/ст 1:
,
так
как
,
то может быть включен 1 трансформатор.
так
как
,
то может быть включен 1 трансформатор.
Экономическая мощность для п/ст 2:
,
так
как
,
то может быть включен 1 трансформатор
Экономическая мощность для п/ст 3:
,
так
как
,
может быть включен 1 трансформатор.
Экономическая мощность для п/ст 4:
,
так
как
,
то может быть включен 1 трансформатор.
Экономическая мощность для п/ст 5:
,
так
как
,
то может быть включен 1 трансформатор.
Расчет минимального режима произведем на компьютере с помощью программы Project1.
Обозначим на схеме замещения узлы и согласно им введем данные. Сначала вычислим необходимые для расчета величины и запишем уже рассчитанные.
Напряжение на РЭС (узел111): UРЭСнм=1,02Uном=1,02 220=224,4 кВ.
Нагрузки минимального режима:
Сопротивления трансформаторов на подстанциях увеличатся в n=2 раз. Поперечные проводимости трансформаторов уменьшатся в n=2 раз.
Полные ёмкостные поперечные проводимости линии, сопротивления связей и коэффициенты трансформации трансформаторов рассчитаны прежде.
Введем исходные данные в программу:

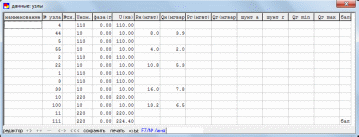

Данные: узлы

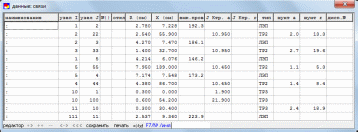

Данные: связи
Установка на расчет. Расчёт режима:
Установки
Результаты расчета в форме таблиц:
Результат: схема

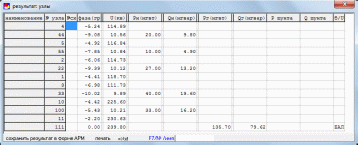

Результат: узлы

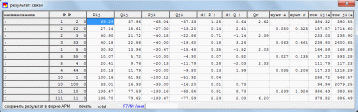

Результат: связи
Внесем полученные данные на карту режима (приложение 1).
3.3 Послеаварийный режим
Послеаварийный режим обусловлен отключением одного провода на участке РЭС-1.
=1·2,604·10-6·43=111,95
мкСм;
RРЭС-1=5,074 Ом, Х РЭС-1=18,72 Ом;
Напряжение на РЭС (узел111): UРЭСав=1,09Uном=1,09 220=239,8 кВ.
Введем исходные данные в программу:

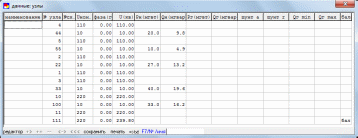

Данные: узлы

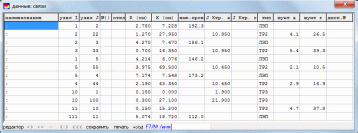

Данные: связи
Результаты расчета в форме таблиц:
Результат: схема

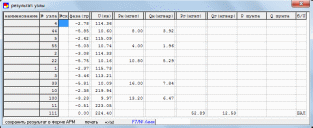

Результат: узлы
Результат: связи
4. Регулирование напряжения
Задачей проработки этого раздела проекта является обеспечение нормативных отклонений напряжения на шинах вторичного напряжения 10кВ подстанций проектируемой сети. Регулирование напряжения осуществляется на источнике питания и на приемных понижающих подстанциях. Для данного проекта рабочие уровни напряжения на шинах источника питания во всех рассчитываемых режимах задаются.
Встречное регулирование напряжения, которое должно быть осуществлено на шинах вторичного напряжения районных подстанций, определяется требованиями “Правил устройства электроустановок”. В общем случае в нормальных режимах работы сети необходимо обеспечить регулирование отклонений напряжений на вторичных шинах подстанций в пределах от +5..10% до 0% (от номинального уровня) при изменениях нагрузки подстанций от наибольшего значения до 30% наибольшего. Обычно следует ориентироваться на поддержание в период наибольших нагрузок отклонений напряжения на этих шинах +5…6%.
При аварийных отключениях линий и трансформаторов напряжения на шинах 10 кВ подстанций не должны снижаться ниже номинального уровня. Рекомендуется поддерживать в этом режиме напряжение, равное напряжению в предшествовавшем аварии нормальном режиме работы.В качестве основных средств регулирования напряжения при выполнении проекта принимаются трансформаторы с регулированием рабочих ответвлений под нагрузкой.
Из справочных для трансформаторов мощностью 6,3-125 МВА имеем 91,78 % в нейтрали ВН (92,05 кВ) [4].
-
№ отв.
Uотв., кВ
Кт = Uотв/Uнн
п/ст 2,3
п/ст 4,5
Uнн = 10,5 кВ
Uнн = 11 кВ
-9
96,55
9,12
8,77
-8
98,6
9,39
8,96
-7
100,65
9,58
9,15
-6
102,7
9,78
9,34
-5
104,75
9,97
9,52
-4
106,8
10,17
9,7
-3
108,85
10,37
9,89
-2
110,9
10,56
10,08
-1
112,95
10,75
10,27
0
115
10,95
10,45
1
117,05
11,14
10,64
2
119,1
11,34
10,83
3
121,15
11,54
11,01
4
123,2
11,73
11,2
5
125,25
11,92
11,38
6
127,3
12,12
11,57
7
129,35
12,32
11,76
8
131,4
12,5
11,95
9
133,45
12,7
12,13
