3.2 Режим минимальных нагрузок

U_РЭС = 1,01∙U_ном = 1,01∙220 = 222,2 кВ.

В режиме минимальных нагрузок последние составляют 50% от наибольшей нагрузки по заданию.

Мощности в узлах сети, в режиме минимальных нагрузок составят:

= 11 + 7,911i МВА, S_н1 = 13,549 МВА,

= 9 + 6,473i МВА, S_н2 = 11,086 МВА,

= 16,5 + 11,867i МВА, S_н3 = 20,324 МВА,

= 8,5 + 6,113i МВА, S_н4 = 10,47 МВА,

= 5 + 3,596i МВА, S_н5 = 6,159 МВА.

Проверим целесообразность отключения трансформаторов.

Для каждой из пяти подстанций экономическая мощность:

МВА.

Так как

,

то должен быть включен 1 трансформатор на каждой подстанции.

Потери мощности в трансформаторах в режиме минимальных нагрузок составят:

п/ст 1

кВт;

Q_ст1 = 360 квар;

= 26 кВт;

Q_м1 = = 741 квар;

= Р_ст1 + Р_м1 + Q_ст1 + Q_м1 = 50 + 26 + 360i + 741i = 76 + 1101i кВА

п/ст 2

= 50 кВт; Q_ст2 = 360 квар;

= 13 кВт;

Q_м2 = = 369 квар;

= Р_ст2 + Р_м2 + Q_ст2 + Q_м2 = 13 + 50 + 360i + 369i = 63 + 729i кВА.

п/ст 3

= 50 кВт; Q_ст2 = 360 квар;

= 44 кВт;

Q_м3 = = = 1239 квар;

= Р_ст3 + Р_м3 + Q_ст3 + Q_м3 = 44 + 50 + 360i + 1239i = 94 + 1599i кВА.

п/ст 4

= 50 кВт; Q_ст2 = 360 квар;

= 12 кВт;

Q_м4= = = 329 квар;

= Р_ст4 + Р_м4 + Q_ст4 + Q_м4 = 12 + 50 + 360i + 329i = 62 + 689i кВА.

п/ст 5

= 50 кВт; Q_ст2 = 360 квар;

= 4 кВт;

Q_м5= = = 114 квар;

= Р_ст5 + Р_м5 + Q_ст5 + Q_м5 = 50 + 4 + 360i + 114i = 54 + 474i кВА.

Сопротивления трансформаторов на каждой из подстанций:

R_т = = = 5,621 Ом;

Х_т = = = 158,7 Ом;

См;

См.

Расчёт проведём на ЭВМ с помощью ПВК «Project». Результаты расчета представлены ниже.

Вносим параметры схемы замещения выбранного варианта сети в “Данные: узлы” и ”Данные: связи”.

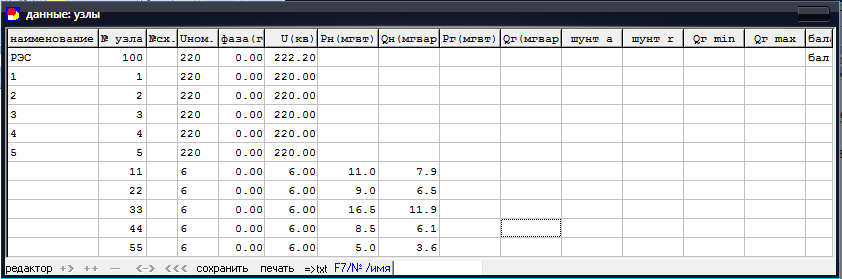

Рисунок 23 – Данные по узлам для минимального режима

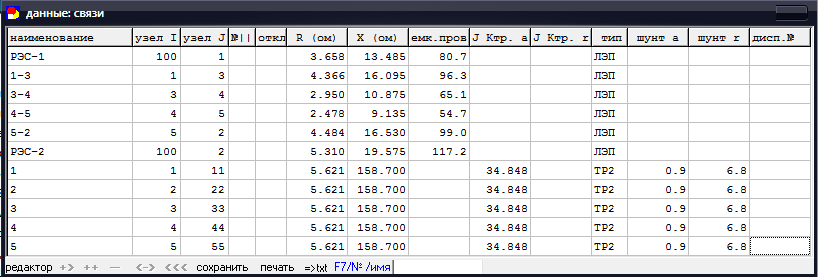

Рисунок 24 – Данные по связям для минимального режима

Выбираем нужную точность вычисления в окне “Установки”, нажимаем в окне “Установки” клавишу “Выполнить расчет” и получаем параметры режима, в данном случае режима минимальных нагрузок электрической сети.

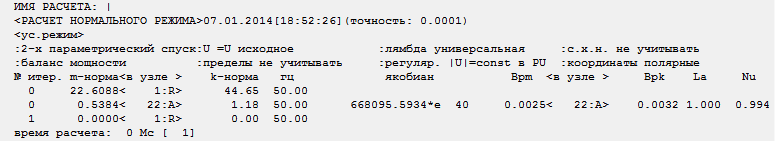

Рисунок 25 – Протокол расчета

Результаты расчета режима можно увидеть в окне“Результат: схема”, “Результат: узлы” и ”Результат: связи”.

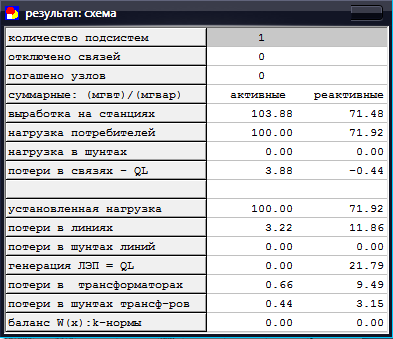

Рисунок 26 – Результат расчета по схеме в целом

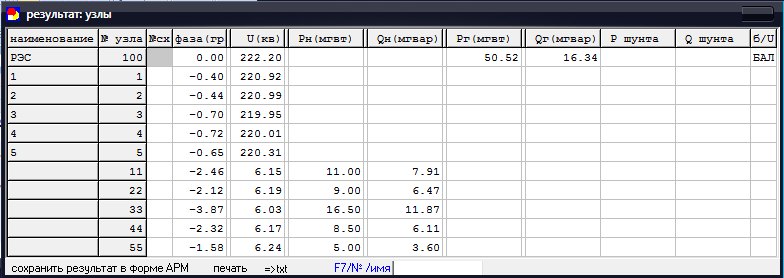

Рисунок 27 – Результат расчета по узлам

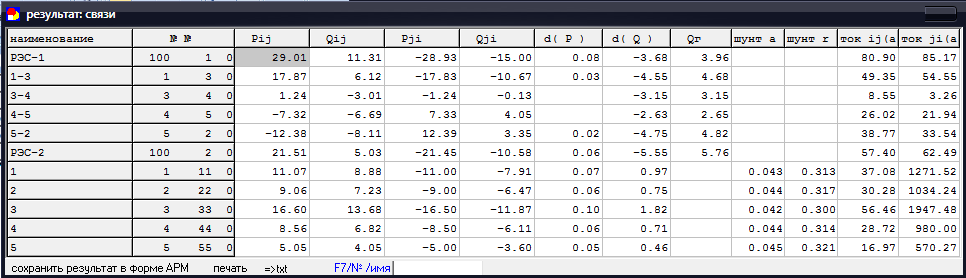

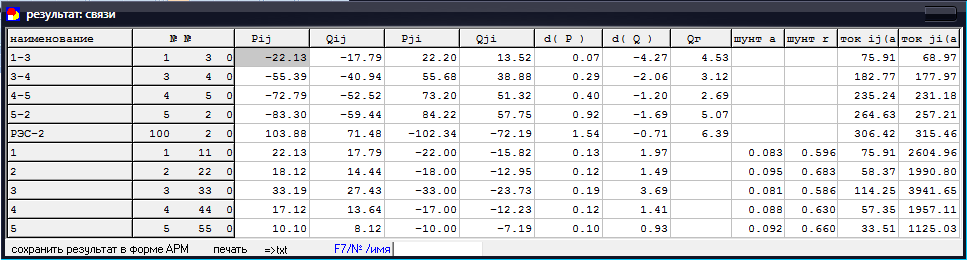

Рисунок 28 – Результат расчета по связям

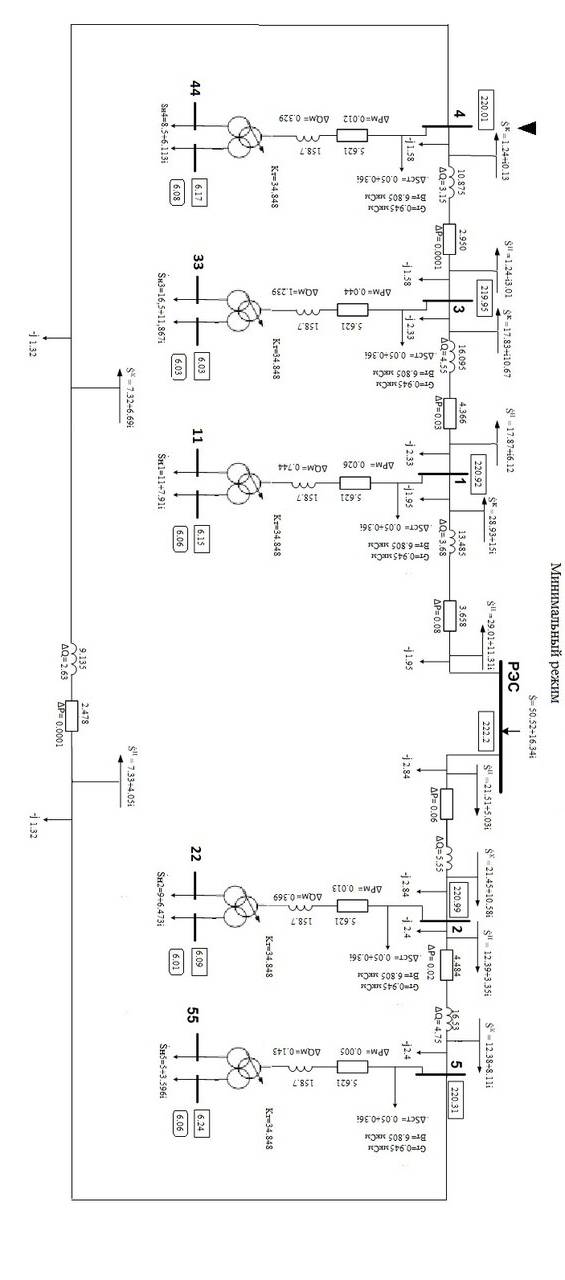

Рисунок 29 - Схема замещения параметров сети

в режиме минимальных нагрузок

3.3 Послеаварийный режим

U_РЭС = 1,08∙U_НОМ = 1,08∙220 = 237,6 кВ.

Послеаварийный режим обусловлен отключением линии РЭС-1.

Нагрузки послеаварийного режима:

= 22 + 15,822i МВА, S_н1 = 27,099 МВА,

= 18 + 12,946i МВА, S_н2 = 22,172 МВА,

= 33 + 23,734i МВА, S_н3 = 40,649 МВА,

= 17 + 12,226i МВА, S_н4 = 20,94 МВА,

= 10 + 7,192i МВА, S_н5 = 12,318 МВА.

Параметры трансформаторов на подстанциях равны параметрам режима максимальных нагрузок.

Расчёт проведём на ЭВМ с помощью ПВК «Project». Результаты расчета представлены ниже.

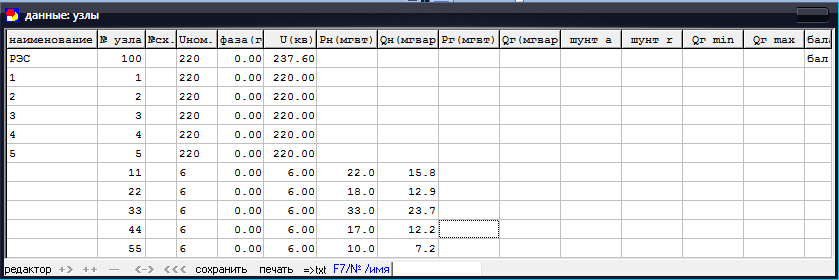

Рисунок 30 - Данные по узлам для послеаварийного режима

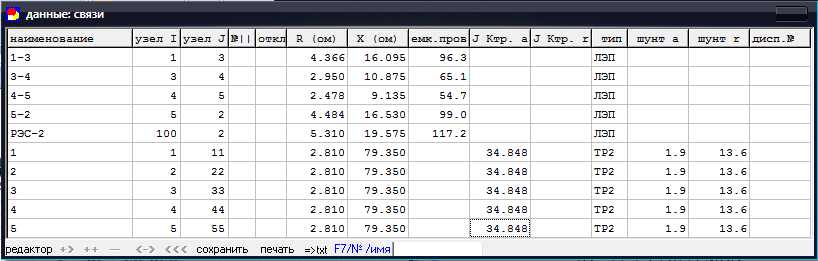

Рисунок 31 - Данные по связям для послеаварийного режима

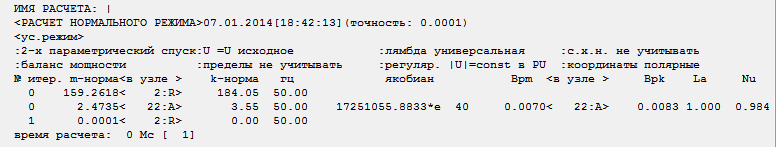

Рисунок 32 – Протокол расчета

Рисунок 33 – Результат расчета по схеме в целом

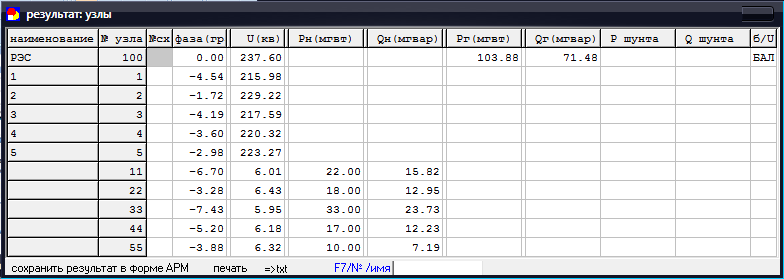

Рисунок 34 – Результат расчета по узлам

Рисунок 35 – Результат расчета по связям

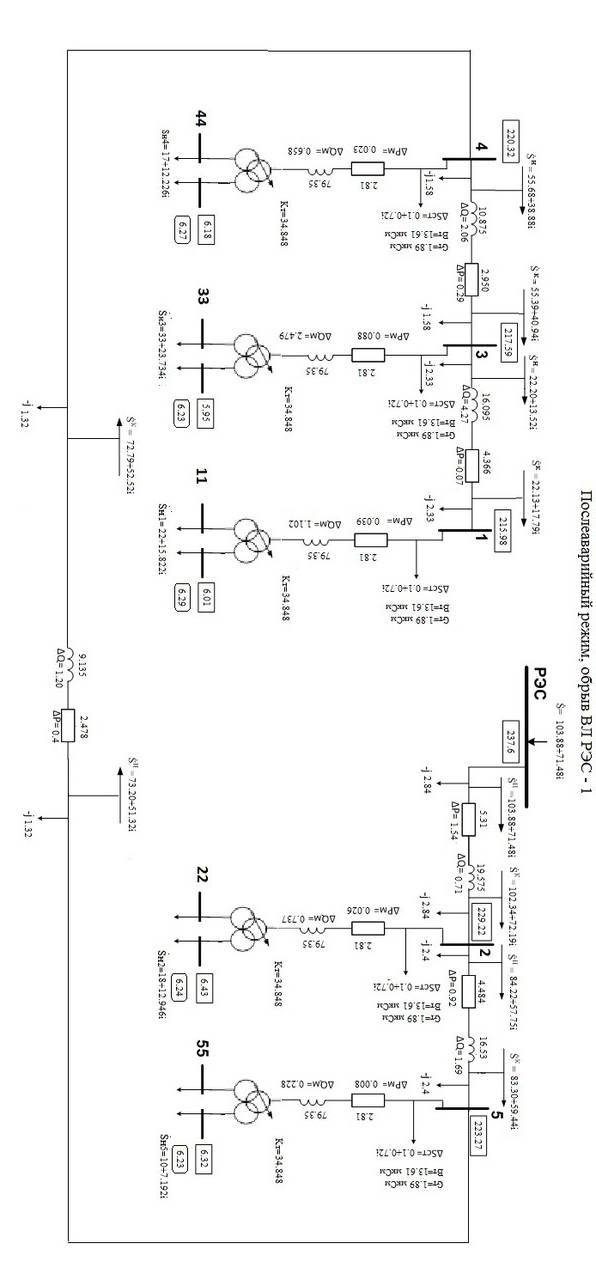

Рисунок 36 - Схема замещения параметров сети в послеаварийном режиме
