2.1.2 Графо-аналітичний розрахунок оптимального вагового навантаження рк по заданій ймовірності перезавантаження

На основі таблиці 2 та таблиці 3, знайдемо сумарне значення ймовірності перезавантаження, вони становлять:

• для ;

• для ;

Задана ймовірність перезавантаження:

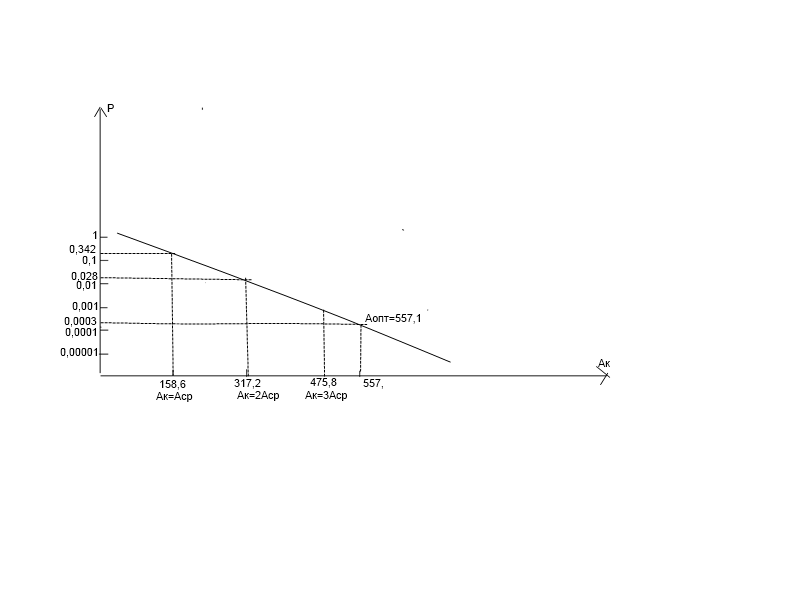

Тоді графік ймовірності перезавантаження буде мати вигляд:

Таким чином, оптимальне завантаження для заданої загрузки 0,0019 згідно з графіком дорівнює 572, 5.

2.1.3 Розрахунок потужності приводу

У загальному випадку потужність приводу розподільного конвеєра ( РК) визначається масою його власних рухомих елементів і масою транспортуються об'єктів технологічної обробки ( ЗТВ) і розраховується методом обходу по контуру [ 1 , 2 ] . Геометрична модель контуру вертикально замкнутого РК, що отримав найбільше поширення , наведена на малюнку 6.1 .

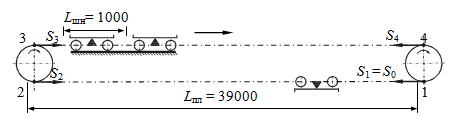

Рис . 6.1 . Геометрична модель контуру вертикальнозамкнутого РК

Розрахунок потужності приводу ТК та РК включає наступні основні етапи:

1 . Розрахунок довжини прямолінійного ділянки від якої пропорційно залежить маса його рухомих елементів кінематичної схеми (тяговий ланцюг, грузонесущие візки) , а також число ОТО розміщувати на його тяговому органі (ланцюг стрічка , ролики та ін).

   У сортувальних РК з метою зменшення довжини його прямолінійної ділянки застосовують двостороннє розміщення накопичувачів , що дозволяє скоротити довжину конвеєра в 2 рази , а також загальну масу транспортується тяговим органом і, отже , потужність приводу РК;

2 . Приймається початковий натяг ланцюга тягової в точці контуру (для зменшення зносу ланцюга при динамічних навантаженнях , наприклад , в прототипі подібного конвеєра - установки сортування посилок УСГ -К - 100кг ( 1000Н )) .

3 . Розраховується необхідне натягнення тягового ланцюга в точці з урахуванням маси транспортуються складових елементів холостий гілки- погонной маси тягового ланцюга і маси грузонесущих візків .

4 . Розраховується необхідне натягнення тягового ланцюга в точці з урахуванням коефіцієнта запасу компенсуючого втрати на ділянці обхвату тягової ланцюгом натяжна зірочки конвеєра (від до ) і втрат під час пуску конвеєра в стартовому механізмі;

5 . Розраховується необхідне натягнення тягового ланцюга в точці як сума натягу в точе і сили опору на робочої гілки ( прямолінійний ділянку контуру від до ) , яка визначається масою рухомих частин конвеєра на робочої гілки конвеєра , масою транспортуються ОТО і силою опору виникає в процесі скидання ОТО поворотними платформами грузонесущих візкових скидачів при взаємодії їх відхиляє важеля з отклоняющей стрілкою .

6 . Розраховується тягове зусилля конвеєра як суми натяжений від точки до точки з урахуванням втрат (приймається коефіцієнт запасу ) на ділянці обхвату тягової ланцюгом ділянки від точки до точки приводної зірочки конвеєра.

7 . Розраховується необхідна потужність електродвигуна (приводу ) як відношення твори тягового зусилля (розрахункового ) на швидкість транспортування ОТО до коефіцієнта корисної дії проміжних передач від валу електродвигуна до приводного валу конвеєра.
