Навчальний посібник
(для студентів)
ПТОР,ЗАСОБИ ДІАГНОСТУВАННЯ ТЕХНІЧНОГО СТАНУ ЕЛЕКТРООБЛАДНЕННЯ, ДВИГУНІВ ВІЙСЬКОВОЇ АТ
Комплект аккумуляторщика, мод-Э412 (мал.1), призначений для технічного обслуговування стартерних акумуляторних батарей безпосередньо на транспортних засобах у польових умовах.

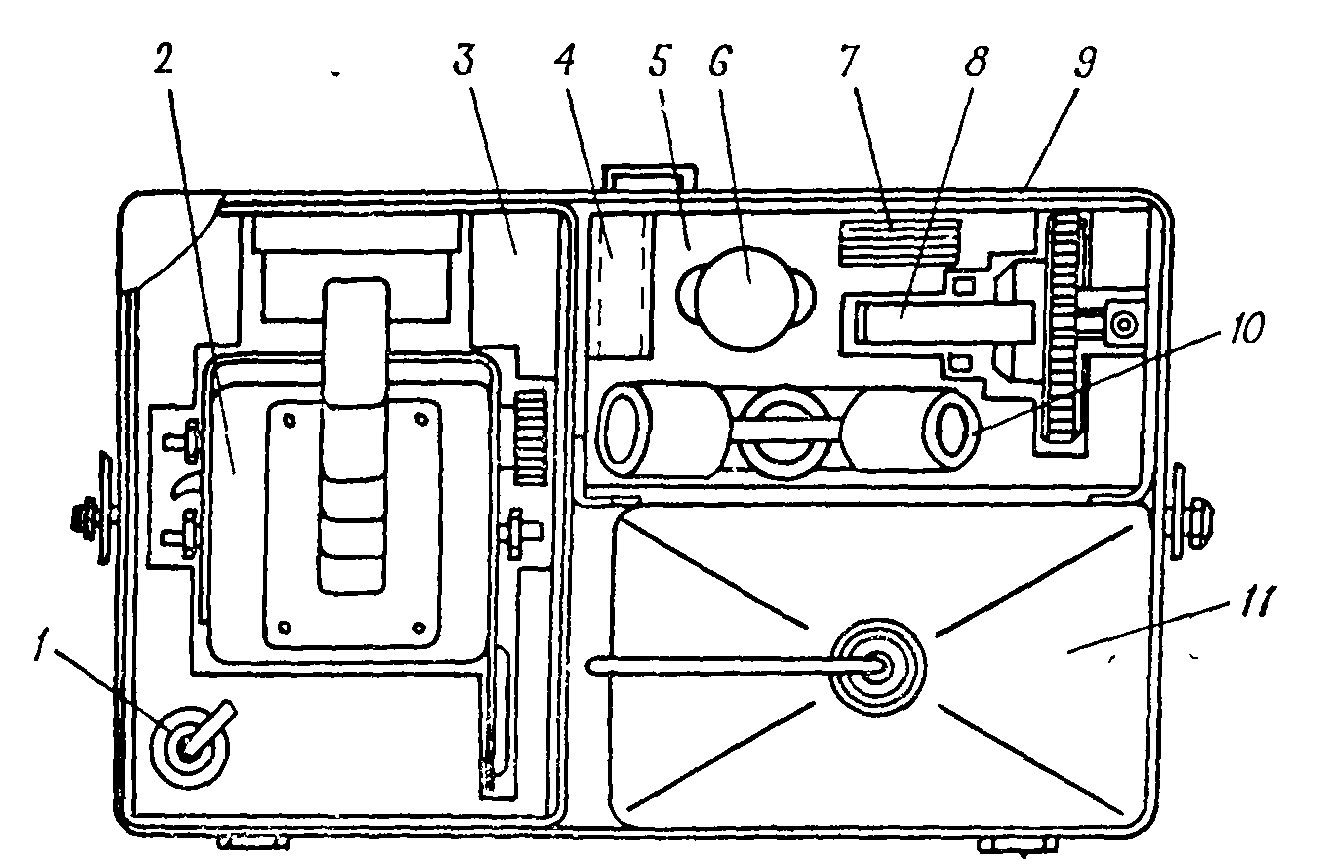

Мал.1. Комплект аккумуляторщика, мод Э-412: 1-пристрій контактний, 2 - пробник акумуляторний Э107, 3 і 5 - ложементи, 4-ремінь для витягу батареї з гнізд і їх перенесення, 6-індикатор щільності, 7-ключі гайкові з відкритим зевом двосторонні 10х12 і 13х14 для відгвинчування гайки стяжного болта наконечника проводу, 8 - пристосування для зняття наконечників проводів, 9 -шухляда,10-пристосування для зачищення наконечників проводів і висновків акумуляторних батарей, 11-бачок для дистильованої води.
Технічна характеристика
Тип . . . . . . . . . . . . . . . . . . . . переносний
Межі виміру щільності, гсм . . . . . . 1.19–1.31
Ємності акумуляторних батарей, що перевіряються, А ч . 45-190
Габаритні розміри . . . . . . . . . . . . . 320х210х300
Маса, кг . . . . . . . . . . . . . . . . . . 6,5
Комплект складається із шухляди, у якому укладаються всі комплектуючі вироби. Бачок установлюється безпосередньо на дно шухляди, а всі інші вироби – у гніздах двох ложементів. Для перенесення шухляда має ручку.
Прилад комбінований 43102 (мастерские замість приладу 43102 можуть бути укомплектовані приладами Э-214 і Э-216М)
Прилад (мал.2) призначений для виміру напруги постійного струму, що діє значення напруги перемінного струму, опору постійному струму, частоти обертання колінчатого вала двигуна і кута замкнутого стану контактів преривателя чотирьох-, шести- і восьмицилиндрових двигунів машин. Область застосування приладу — виміру в електричних ланцюгах електроустаткування автомобільної техніки при її ремонті й експлуатації.
Прилад рекомендується використовувати разом з автомобільним стробоскопическим приладом ПАС-2 для підключення приладу до екранованого електроустаткування маються переходники.
Прилад дозволяє перевірити:
стан первинного ланцюга запалювання;
правильність установки кута замкнутого стану контактів преривателя (зазору між контактами преривателя);
стан контактів і пружини преривателя;
стан акумуляторної батареї без навантаження і під навантаженням;
роботу генератора і реле-регулятора;
ефективність роботи циліндрів, електричні ланцюги електроустаткування машин.

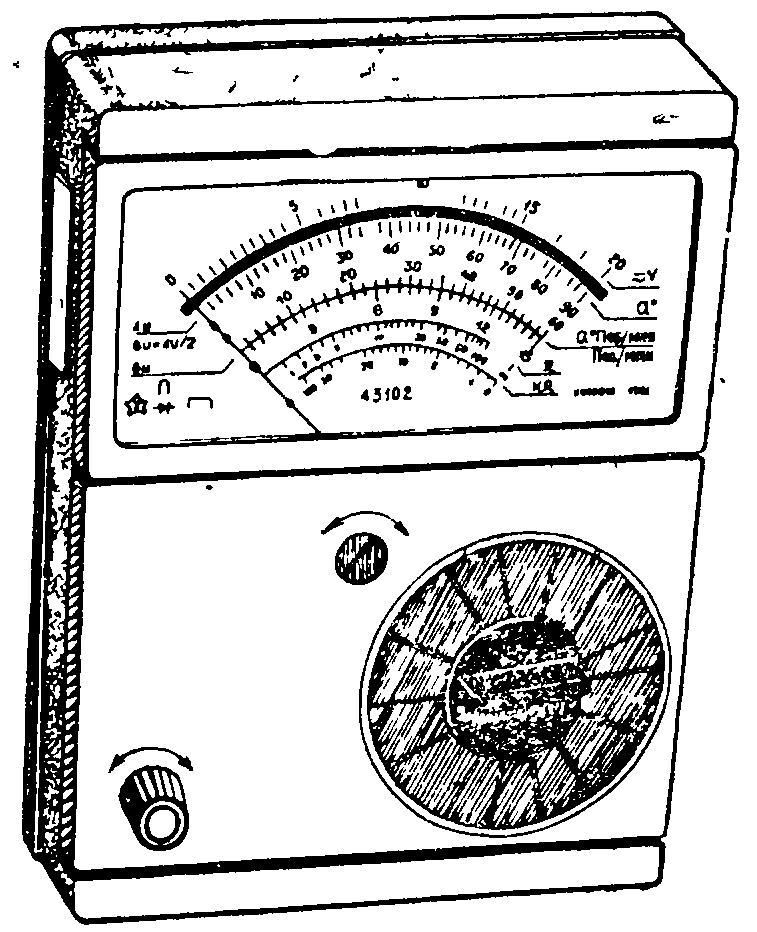

Мал.2. Прилад комбінований 43102
.
Технічна характеристика
Межі виміру:
напруга постійного струму, В............. 0—2, 0—20, 0—40
напруга перемінного струму, В........... О-400
опір постійному струму, Ом . . . . . 0—100, 0—100000
частота обертання колінчатого вала двигуна,
об/хв.................................... 0-1500, 0—6000
кут замкнутого стану контактів преривателя,
град ...................................... 0—45,0—60,0—90
напруга живлення, В..................... 4,5; 12
споживаний струм, ма ...................... 25,20
габаритні розміри, мм .................... 120Х160Х80
маса, кг ................................. 1,0
Живлення омметра приладу автономне — елемент типу 316, а живлення схем виміру «п» і «а» — від акумуляторної батареї машини, що перевіряється.
