Лекція №18

Затверджую

Начальник кафедри № 401

доктор технічних наук професор

полковник В.В. Бараннік

. __.20

ПЛАН

лекції з навчальної дисципліни Засоби автоматизації обробки інформації та управління РЛК

Тема: Принципи вирішення задач супроводження повітряних об'єктів і обробки радіолокаційної інформації в АСУ 5Н60”.

Навчальний потік: 325 навчальний взвод.

Час: год.

Місце: аудиторія В-112.

Навчальні та виховні цілі:

  1. Вивчити склад програмного забезпечення і системи координат, що використовуються в КСА 5К60.

  2. Усвідомити порядок і принципи захоплення і супроводу ПО і ПАП. Показати роль програмного забезпечення в КСА 5К60.

  3. Виховувати у студентів відповідальність за виконання свого службового обов’язку на посадах призначення.

Перелік питань та розподіл часу

№ з/п

Навчальні питання

Час, хв.

Вступ.

5

1.

Загальна характеристика програмного забезпечення КСА КП ртб 5К60

20

2.

Системи координат, що використовуються в КСА КП ртб 5К60

20

3.

Захоплення і супровід ПО в КСА КП ртб 5К60

20

4.

Супровід постановників активних завад

20

Висновки та відповіді на запитання.

5

Навчально-матеріальне забезпечення: 1. Проектор. 2. Діапозитиви.

Навчальна література:

  1. Довідник з протиповітряної оборони /А.Я.Торопчин,І.О.Романенко та ін.-К.:МО Украіни, Х: ХВУ, 2003 р.

  2. Багаев А.П., Климченко В.И. АСУ РТВ. Учебное пособие. Х.:ВИРТА ПВО, 1989.

  3. Багаев А.П., Климченко В.И. АСУ РТВ. Альбом схем. Х.:ВИРТА ПВО, 1989.

Розробив: викладач факультету підготовки офіцерів запасу за контрактом

Працівник ЗСУ А.М. Бесчасний

Затверджую

Начальник кафедри № 401

доктор технічних наук професор

полковник В.В. Бараннік

.­­­­__.20

ЛЕКЦІЯ

з навчальної дисципліни Засоби автоматизації обробки інформації та управління РЛК ППО

Тема: Принципи вирішення задач супроводження повітряних об'єктів і обробки радіолокаційної інформації в АСУ 5Н60”.

Навчальний потік: 325 навчальний взвод.

Час: 90 хв.

Місце: аудиторія В-112.

Навчальні та виховні цілі:

  1. Вивчити склад програмного забезпечення і системи координат, що використовуються в кса 5к60.

  2. Усвідомити порядок і принципи захоплення і супроводу ПО і ПАП. Показати роль програмного забезпечення в КСА 5К60.

  3. Виховувати у студентів відповідальність за виконання свого службового долгу на посадах призначення.

Перелік питань та розподіл часу

№ з/п

Навчальні питання

Час, хв.

Вступ.

5

1.

Загальна характеристика програмного забезпечення КСА КП ртб 5К60

20

2.

Системи координат, що використовуються в КСА КП ртб 5К60

20

3.

Захоплення і супровід ПО в КСА КП ртб 5К60

20

4.

Супровід постановників активних завад

20

Висновки та відповіді на запитання.

5

Навчально-матеріальне забезпечення: 1. Проектор. 2. Діапозитиви.

Навчальна література:

  1. Довідник з протиповітряної оборони /а.Я.Торопчин,і.О.Романенко та ін.-к.:мо Украіни, х: хву, 2003 р.

  2. Багаев а.П., Климченко в.И. Асу ртв. Учебное пособие. Х.:вирта пво, 1989.

  3. Багаев а.П., Климченко в.И. Асу ртв. Альбом схем. Х.:вирта пво, 1989. Зміст заняття та методика його проведення Вступ.

Перевіряю наявність студентів.

Доводжу тему заняття, навчальні питання і літературу.

Звертаю увагу студентів на прикладний характер матеріалу.

Перевіряю готовність студентів до заняття.

Тема: 2.2. Автоматизовані системи управління радіотехнічного батальйону 5Н60 і 61К6.

10л+4гр. заняття = 14 годин

Викладач коротко нагадує слухачам зміст минулої лекції.

Бойовий розрахунок КП ртб, оснащеного апаратурами 5К60, має можливість повного й всебічного контролю процесу автоматичного збору й обробки інформації про повітряну обстановку, своєчасного прийняття рішень у конфліктних ситуаціях і зміни режимів роботи системи.

В АСУ 5Н60 для рішення основних задач по обробці рл інформації і керування рл засобами і підлеглими підрозділами використовуються ЦВК 5Е261 і сім СВ, розміщених у ПСК (2), ПК (2) ППД (2) і ППОД (1).

1. Загальна характеристика програмного забезпечення КСА 5К60.

Задачі ПО КСА 5К60

Програмне забезпечення КСА 5К60 включає:

  • Комплекс програм ЦВК 5Е261 у ПВК;

  • Комплект програм, реалізованих у СВ у причепах ПК, ППД, ППОД і кабінах ИСК.

Основу ПО КСА складає комплекс програм ЦВК, що називається «ИНФОРМ» і призначений для рішення наступних задач:

  1. Автоматичного і напівавтоматичного супроводу В за даними ПСК (5Д35,5Д36).

  2. Узагальнення інформації від ПСК, рлр, сусідніх ртб.

  3. Супровід ПАП тріангуляційним методом.

  4. Керування рлс і ПРВ.

  5. Керування підлеглими рлр і рішення задач взаємодії із сусід­ ними ртб.

  6. Обробка розпоряджень і забезпечення бойової роботи .

  7. Обробка розпоряджень від вищестоящих КП і КП вогневих засобів ПВО і сусідніх ртб.

  8. Видачу інформації про целі споживачам.

  9. ФК і організація обчислювального процесу.

  10. Тренаж оосіб бойового розрахунку КП ртб

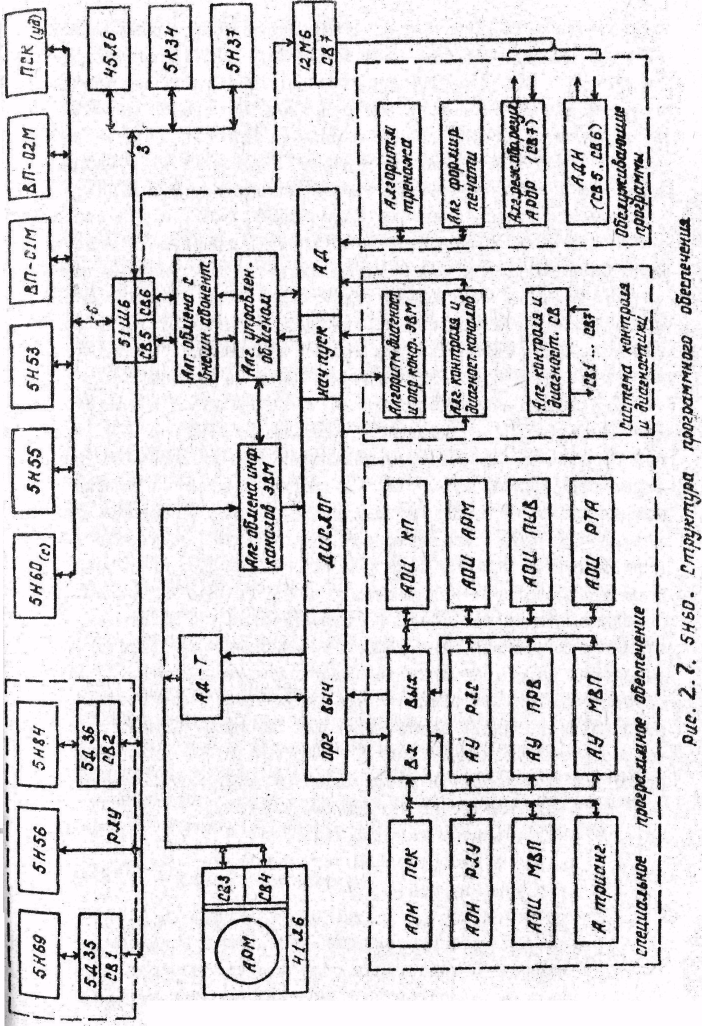

Структура програмного забезпечення обчислювальних засобів АСУ 5Н60 представлена на рис.

У його склад входить: спеціальне програмне забезпечення ЕОМ ПКП і спецобчислювачі СВ1...СВ7, розміщених у ПСК 5Д35, 5ДЗ6 (СВ1, СВ2), у ПКП 41Л6 (СВЗ, СВ4), у ППД 51Ш6 (СВ5, СВ6) і в причепі побудови звітних документів ППОД 12Мб (СВ7), система контролю й діагностики обчислювальних засобів (ЕОМ і СВ), що обслуговують (сервісні) програми, програми обміну інформацією с внутрішніми й зовнішніми абонентами АСУ, група програм організації обчислювального процесу, об'єднані алгоритмом диспетчером у систему диспетчеризації розв'язуваних завдань.

При включенні системи після виконання алгоритму діагностики й установлення робочої конфігурації ЕОМ 5Е261, алгоритмів контролю й діагностики каналів в обміні інформацією 5ДО60 із внутрішніми й зовнішніми абонентами й СВ1..СВ7 алгоритм-диспетчер забезпечує подальше функціонування 5Н60 у режимі, заданому бойовим розрахунком, за допомогою пульта інженерних вводів ПИВ (алгоритм обробки інформації пульта інженерних уведень АОИ ПИВ), рулонного телеграфного апарата (директиви, інструкції) і автоматизованих робочих місць (АОИ АРМ).

Інформація, що надходить по каналах передачі даних у систему від зовнішніх джерел (підрозділу РТВ, оснащені апаратурами 5Н60, сусідні ртб, 5Н55, 5Н53, ВП-01М, ВП-О2 віддалений ПСК у будь-якому сполученні, але не більше 6), обробляється відповідно до АОИ РЛУ, АОИ МВП автоматично, тобто виконується автозахват й автосупроводження повітряних об'єктів. Інформація про повітряні об'єкти, що надходить від внутрішніх джерел (РЛС 5Н69 із ПСК 5Д35, РЛК 5Н87 із ПСК 5Д36 і РЛС програмного огляду 5Н56), у системі може оброблятися автоматично (автозахват на ПСК по логіці "2 з 3") і напівавтоматично. При напівавтоматичному супроводі кодування інформації і її уведення в ЕОМ ПВК 11М6 виробляється операторами ПСК за допомогою спеціальних пристроїв. Для захоплення цілей на супровід оператор робить перше уведення, а потім друге введення інформації. При супроводі цілей оператор ПСК уводить коректуру. Обробка інформації від 5Д35 виконується відповідно до алгоритму АОИ ПСК.

Пеленги, що надходять від 5Д35, 5Д36, 5Н87, МВП і сусідніх РЛУ, беруться на супровід аналогічно координатним точкам ПСК. Супроводжувані пеленги використаються для розрахунку точок їхнього перетинання. Отримані точки перетинання піддаються перевірці на істинність, і по них виробляється захоплення й супровід ПАП. Обробка пеленговой інформації виконується відповідно до алгоритму тріангуляції (А.Трианг).

Для підвищення якості супроводу цілей у системі виробляється (АУ РЛС) управління випромінюванням РЛС 5Н69 в угломістній площині. При цьому забезпечується зосередження енергій у тих областях простору, у яких перебувають початки можливих трас, підвищений рівень перешкод і т.п. Програмно-керовані РЛС (5Н56) залучаються для виявлення й супроводу повітряних цілей у секторах придушення РЛС кругового огляду й визначення кількості цілей у групах, що прикривають перешкодами.

Управління радіовисотомірами (АУ ПРВ) здійснюється для забезпечення найбільшого темпу виміру висоти супроводжуваних цілей.

Управління маловисотними постами (АУ МВП) здійснюється для забезпечення безперервності супроводу максимального числа цілей. Комплекс програм ИНФОРМ забезпечує прийом від вищестоящих КП (45Л6, 5Ш61) і КП вогневих засобів (5Н34, 5Н37) і реалізацію наступних розпоряджень:

  • цілевказівка по повітряному об'єкті;

  • заборона видачі інформації;

  • запит про якісний супровід;

  • вимір висоти;

  • уточнення характеристик упізнавання;

  • вказівка про супровід сусіднім джерелом;

  • вказівка про присвоєння загальносоюзного номера;

  • вказівка про вплив вогневих засобів по цілі;

  • телефонна розмова по цілі.

Виконання відзначених розпоряджень забезпечується відповідно до АОИ КП.

З комплексом програм взаємодіють оператори ПСК, програмно-керованих РЛС й особи бойового розрахунку КП. Комплекс програм забезпечує рівномірне завантаження операторів супроводу (АОИ АРМ), реалізуючи команди старших операторів.

Включення груп програм спеціального програмного забезпечення здійснюється спеціальною програмою (ВХ-ВИХ) по командах груп програм організації обчислювального процесу.

Всім споживачам інформації, що має пропускну здатність, не меншу пропускної здатності системи 5Н60, видається вся узагальнена інформація про повітряну обстановку. Споживачам з меншою пропускною здатністю (5Н53, ВП-О1, ВП-02, 5Н55) видається інформація тільки про тих цілях, у яких вони зацікавлені.

Періодичність постійно розв'язуваних у системі завдань задається датчиком поточного часу, яким є адаптер-таймер (АД-Т). У групу обслуговуючих програм входять програми, що відображають алгоритм тренажу осіб бойового розрахунку, алгоритм формування печатки довідок.

Алгоритм режимів обробки результатів (АРОР) реалізується обчислювачем СВ7 причепа побудови звітних документів при відтворенні магнітного запису документованої в 51Ш6 інформації.

Комплекс програм - ИНФОРМ організує повне автоматичне керування обчислювальним процесом у масштабі реального часу, що складає в організації початкового пуску ЦВК, підключенні груп програм центральним диспетчером відповідно до встановлених пріоритетів

Склад ПО КСА 5К60

ПО включає:
