Московский колледж геодезии и картографии МИИГАиК
Работа по теме: «Анализ и оценка картографического источника»
Масштаб: 1:50000
Работу выполнил: Работу проверил:
Ст.гр. ПГС-21
Шальнова В.О. Оценка:
Москва 2013
Выходные сведенья по карте.
Перед нами карта с названием «Элянне». Она является учебной картой №5-50. Номенклатура карты YW-37-3-Б, для машинного учета 88-37-003-2. Масштаб данной карты 1:50 000 => в 1 сантиметре 500 метров. Топографические карты данного масштаба служат для: детального изучения и оценки местности; ориентирования на местности и целеуказаний; производства измерений и расчетов при планировании и проектировании инженерных сооружений; разработки и проведения различных мероприятий народнохозяйственного и оборонного значения; организации и проведения работ научно-исследовательского характера. Съемка для карты была произведена в 1973 году, а карта издана в 1976 году, редактор Сорокин Ю.В. Сплошные горизонтали проведены через 10 метров. В легенде карты указанны все условные знаки, показанные на карте: населенные пункты, социально-культурные объекты , промышленные объекты, разные виды дорог, гидрография, рельеф, растительность.
Математическая основа
Итак, как было сказано выше масштаб карты 1:50000, что же такое масштаб? Масштаб - это степень уменьшения объектов на земной поверхности, а точнее на поверхности земного эллипсоида, масштаб постоянен. Масштаб бывает трех видов: численный, пояснительный и графический. На данной карте имеются именно 3 таких масштаба.
1:50 000 ( численный)
В 1 сантиметре 500 метров (пояснительный)
( графический)
Геодезическая основа карты - совокупность геодезических данных, необходимых для создания карты и определяющих положение объектов на карте по широте, долготе и абсолютной высоте. Земная поверхность имеет вид эллипсоида, а он имеет специальные параметры, а высотные перегибы определяются пунктами государственной геодезической сети, так же представлены в качестве командных высот, ориентиров на местности и в виде съемочных точек, которые могут являться урезами воды, отметки колодцев, высотные отметки.
На данной карте практически все озера имеют урез воды, на реках уреза воды не наблюдается. Имеются отметки высот, около поселка Варисперя находится нивелирная марка, по всей карте их еще несколько штук, около отдельного двора Раутавара находится геодезический пункт, по всей карте их несколько штук.
Картографическая проекция представляет собой проекцию Гаусса- Крюгера.

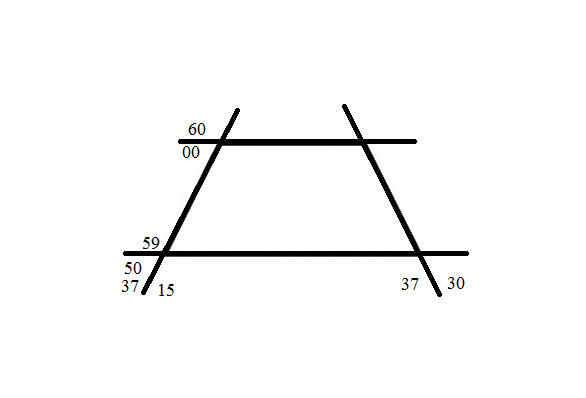

Данная карта масштаба 1:50000, из этого следует, что в этой карте 2 меридиана и 2 параллелей, которые обрамляют карту, так же в центре карты пересекаются еще 1 параллель и 1 меридиан.
Километровая сетка проведена через весь лист карты, проведена через 2 сантиметра, что составляет 1 километр.
На листе карты имеется 3 рамки:
Внутренняя. На этой карте это линии меридианов и параллелей;
Минутная рамка. Совмещение черных и белых линей, черные- не четные минуты, белые – четные.
Секундная рамка. На белом фоне располагаются 5 черных точек, они находятся точно под минутной рамкой.
Внешняя рамка представляет собой черную полосу, снаружи указанны километры от нулевого меридиана и экватора. С помощью этой рамки можно узнать географические координаты.
Лист карты масштаба 1:50 000 (500 м в 1 см) образуется делением листа карты масштаба 1:100 000 на четыре части, его номенклатура состоит из номенклатуры стотысячной карты и одной из заглавных букв А, Б, В, Г русского алфавита. Например, N-37-56-А. Номенклатура нашего листа YW-37-3-Б.
Компоновка карт – это использование их внутреннего пространства. Использование внутреннего пространства карты означает выбор границ изображаемой территории, положение территории по отношениям рамки карты, так же условные знаки, масштаб, схемы находящиеся на листе карты так же являются компоновкой. Проекция данной карты – нормальная коническая
