Вимірювання параметрів шуму та вібрації.

ИШВ-1. (Измеритель шума и вибрации (російська мова)

Прилад призначений для вимірювання інтенсивності шуму, вібрації та аналізу їх спектра. Октавні фільтри вбудовані в корпус приладу.

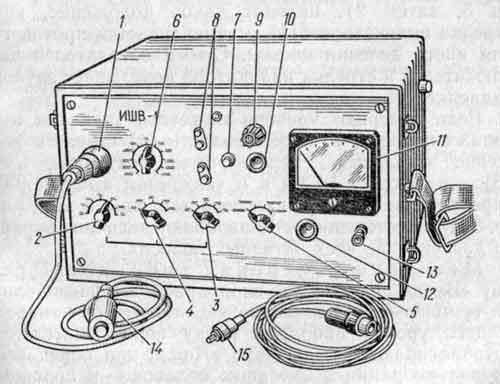

Рисунок 18. Зовнішній вигляд приладу ИШВ – 1.

На панелі приладу встановлені: 1 вхід для підключення мікрофона або віброприймача;

2. перемикач «Дец. I», проградуйований від 30 до 90 Дб; 3. перемикач «Дец. IІ», проградуйо-ваний від 0 до 40 Дб; 4. перемикач роду вимірювання, положення якого А, В,С визначають шкалу, призначену для вимірювання шуму, «Лин» - вібрації, «Фильтры» - для визначення

рівнів шуму або вібрації в октавних полосах; 5. перемикач роду роботи, який встановлюєть-ся в положення «Контр.» при перевірці живлення, «Быстро» при вимірювання стабільного шуму, «Медленно» при вимірюванні переривчастого або імпульсного шумів; 6 перемикач

октавних полос фільтра з середньогеометричними частотами 16, 32, 63, 125, 250, 500, 1000, 2000, 4000, 8000 и 16 000 Гц; 7. тумблер перемикача роботи на мікрофон або віброприймач;

8. гніздо з шліцами для калібрування приладу; 9. індикатор живлення; 10. гніздо для підклю-чення електричного калібрування приладу; 11. стрілочний індикатор;

1 2.гніздо для підклю-чення магнітофону або осцилографу (вихід); 13. заземлення; 14. мікрофон; 15. віброприй- мач.

ВШВ – 003 (ВШВ003) (Измеритель шума и вибрации) (російська мова).

Прилад ВШВ – 003 є малогабаритним, портативним вимірювальним приладом, який призначений для вимірювання та аналізу шуму і вібрації в житлових приміщеннях, виробничих і польових умовах. Він використовується для визначення джерел і характеристик шуму та вібрації в місцях знаходження людей, при дослідженні та випробуванні машин і механізмів, при розробці та контролі якості виробів.

Особливості конструкції:

Прилад ВШВ – 003 має вбудовані фільтри з частотними характеристиками А, В, С, полосові фільтри: октавні та третьоетавні, які дозволяють проводити класифікацію. вимірювання та визначення нормуємих параметрів і характеристик шуму та вібрації відповідно до вимог санітарних норм і стандартів безпеки праці.

В комплект приладу входять:

- п’єзоелектричні вібровимірювальні перетворювачі

ДН – 3 – М1 з коефіцієнтом перетворення 10 мВ с²/м, і ДН – 4 –М1 з коефіцієнтом перетворення 1 мВ с²/м,

- конденсаторний мікрофон з капсулем М – 101 з коефіцієнтом чутливості 50 мВ / Па.

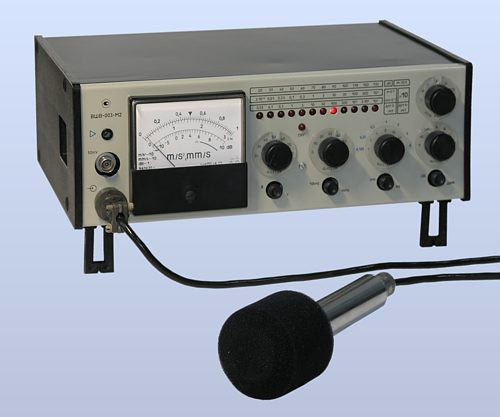

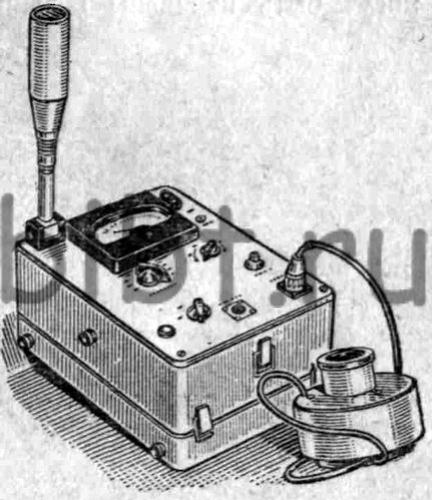

Рисунок 19. Зовнішній вигляд ВШВ – 003 і капсуля М – 101.

Для вимірювання вібрації, як правило, використовуються прилади, принцип роботи яких базується на перетворенні кінематичних параметрів вібрації в електричні, що вимірюються чи фіксуються на папері або плівці. Як первинні вимірювальні засоби (давачі) використовуються ємнісні, індукційні, п'єзоелектричні перетворювачі вібропереміщення, віброшвидкості, віброприскорення. Для вимірювання параметрів вібрації застосовуються віброметри ВМ-1, ВИП-2, апаратура контрольно-сигнальна віброви- мірювальна типу ВВК-003, ВВК-005, вимірювачі шуму та вібрації ВШВ-003.

Прецизионный шумомер ШИ-01 (російська мова). Прецизиіний шумомір ШИ-01 - універсальний интегруючий з цифровим аналізатором спектра прилад 1 класу точності призначений для вимірювання поточних и эквівалентних рівнів звуку и звукового тиску, а також їх октавного и третьоктавного спектрального аналізу, включаючи діапазон інфразвуку.

Рисунок 20. Прецизиійний шумомір ШИ-01

Шумомір ШИ-01 забезпечує всі види вимірювань, передбачених СанПиН 2.2.4/2.1.8.562-96 "Шум на робочих місцях, в приміщеннях жилих, громадських зданий и на території житлової за-будови", СанПиН 2.2.2/2.4.1340-03 "Гігієнічні вимоги до персональних ЭВМ і організація робо-ти", СанПиН 2.2.4/2.1.8.583-96 "Інфразвук на робочих місцях, в житлових и громадських при-міщеннях и на території житлової забудови", дозволяє проводити вимірювання згідноно доку-ментів, регламентуючих загальні вимоги до технічних засобів інформації.

Застосування сучасної елементної бази та цифрової обробки сигналу значно полегшує вимі-рювання характеристик шуму.

По додатковій угоді поставляється адаптер для підключення акселерометра та програмне забезпечення для вимірювання загальної та локальної вібрацій (усереднені по часу та еквівален-тні рівні віброприскорення в 1/1 і 1/3 октавних полосах Кореговані рівні віброприскорення).

В модифікації ШИ-01(А) введений спеціальний режим проведення вимірів у відповіднос-ті з ГОСТ Р 52231-2004 "Внешний шум автомобилей в эксплуатации", який дозволяє автомати-но отримувати кінцевий результат для порівняння з контрольним значенням.

Шумомір поставляється з ПО, удлиннительним кабелем і штативом для зручності розташування мікрофона у Комплектність базової поставки:

- Шумомір інтегруючий ШИ-01 с цифровим аналізатором спектра.

- Мікрофон звукового та інфразвукового діапазонів с передпідсилювачем и удлинительным

кабелем.

- Мережевий адаптер – зарядний пристрій.

- Програмне забезпечення для роботи зПК.

- Кабель для підключення к ПК.

- Сумка для комплекту.

- Шкіряний чехол шумоміра.

- Руководство по эксплуатації / паспорт и свідотство про первинну повірку.

Ш – 63 (Измеритель шума )(російська мова).

Вимірювання рівня шуму в промисловості виконується шумомірами різних типів. Найбільше розповсюдженим е шумомір Ш – 63 з приєднаними до нього октавним полосовим

фільтром ПФ-1. Зовнішній вигляд шумоміру Ш-63 показаний на рисунку 20. Показуючий прилад шумоміра має три шкали А, В, С, які охоплюють частотний склад вимірює мого шуму. Характеристика шуму по шкалі А відповідає кривій гучності 40 фон, тоб-то до певного ступеню суб’єктивному восприятию рівня гучності та дозволяє виконати орієн-товну оцінку ”неприємності” або ”шкідливості” шуму. Тому рівень шуму, виміряний по шкалі А в децибелах (дБА) має велике значення для гігієнічної практики оцінки промислових шумів.

Рисунок 21. Зовнішній вигляд шумоміру Ш-63.

Висновок: Вивчив вплив шуму та вібрації на організм людини. Ознайомився з приладами для вимірювання шуму та вібрації
