Глава 17. Инструмент cvf

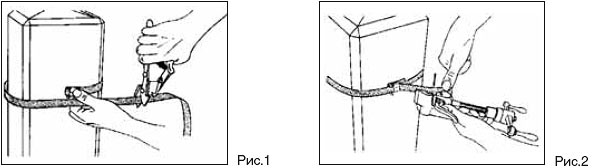

Предназначен для натяжения и отрезания стальной ленты F 207, при помощи которой кронштейн CS 10.3 и комплект промежуточной подвески ES 1500E крепятся к бетонным, металлическим или деревянным опорам. Инструкция по монтажу: 1. Отрезать необходимое количество ленты. На один обхват необходимо 1м ленты. Для отрезания можно использовать отверстие в инструменте СVF. Для этого необходимо движущуюся рукоятку возле отверстия прижать к корпусу так чтобы, в отверстие можно было вставить ленту (рис.1). Затем отрезаем ленту путем отжатия рукоятки ножа от корпуса инструмента (рис.2).



2. Вставить конец ленты в паз скрепы NC 20 на глубину 5 см таким образом, чтобы «усы» скрепы находились со стороны более короткого отрезка ленты. Затем согнуть при помощи молотка этот конец ленты (рис.3). Скрепы NC 20 предназначены для фиксации стальной ленты F 207 на анкерных и промежуточных опорах.



3. Кронштейн CS 10.3 прижать к опоре ленточным хомутом F 207, затем вставить конец ленты F 207 в скрепу NC 20. Для анкерного кронштейна CS 10.3 и комплекта промежуточной подвески ES 1500E требуется по два идентичных хомута. 4. Свободный конец ленты вкладываем снова в отверстие инструмента СVF, а также в щель головки СVF (рис.4). Нужно помнить, чтобы рукоятка ножа CVF находилась в данный момент возле корпуса.

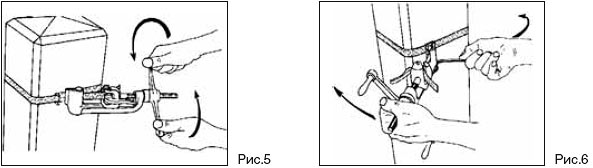

5. После блокировки ленты в головке CVF при помощи рукоятки (рис.5) натягиваем ленту, вра­щая рукоятку до момента натяжения ленты вокруг опоры (рис.6). Загнуть ленту вокруг скрепы NC 20, немного освободить рукоятку, и отрезать кусок ленты.

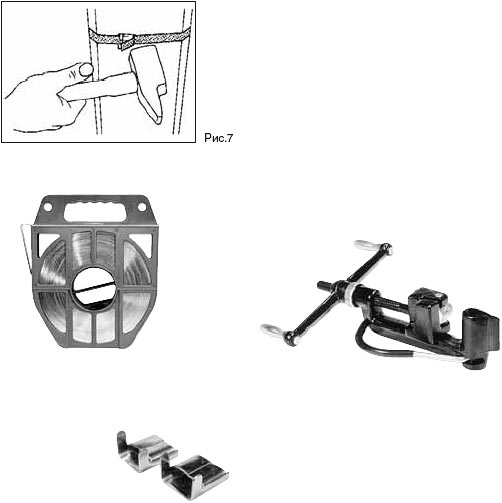

6. Зажимаем оставшийся в скрепе кусок ленты, загибая «усы» скрепы NC 20 при помощи молотка (рис.7).



Примечание: крепление анкерных и поддерживающих кронштейнов производится двумя полосками металлической ленты F 207 в один оборот вокруг опоры, при помощи двух скреп NC 20.

 Перечень приспособлений и инструмента для монтажа и обслуживания

изолированной воздушной линии

Монтерский пояс, когти для подъема на деревянные опоры, лазы для подъема на железобетонные

опоры,диэлектрические перчатки, защитные очки, указатель напряжения до 1000 В, переносное заземле-

ние, комбинированные плоскогубцы длиной 200 мм, напильник личной 250 мм, кусачки длиной 200 мм,

ключ накидной 13-17 мм, зубило 150 мм, слесарный молоток 0.5 кг, монтерский нож, рулетка, лебедка грузоподъемностью до 1000 даН, ручная лебедка 550 даН, динамометр, пластмассовые клинья, инстру-

мент для снятия изоляции с провода, инструмент для резки провода, тяговый чулок, вертлюг, инструмент для бандажной ленты, динамометрический ключ с набором головок 8, 10, 13, 17, шестигранный ключ 6 мм,

хомуты, лента изоляционная, ответвительные зажимы для временных ответвлений или заземления.

Техника безопасности при монтажных работах

Работы по монтажу и наладке следует производить в соответствии с рабочей документацией, придер-

живаясь соответствующих правил безопасности.

К работам допускается специально обученный персонал.

Электромонтажные работы следует выполнять, в две стадии: в первой стадии производятся работы по

монтажу опорных конструкций, во второй стадии выполняются работы по монтажу проводов.

Просека по трассе ВЛ должна быть очищена от вырубленных деревьев и кустарников. Сжигание

сучьев и других порубочных остатков следует производить в разрешенный для этого период времени.

Запрещается производство работ или нахождение рабочих под монтируемым оборудованием.

Металлические корпуса, части оборудований или лесов должны быть заземлены.

Весь персонал должен пользоваться защитными касками
