Глава 12. Монтаж герметичных зажимов и наконечников опрессованием. Герметичные изолированные зажимы и наконечники
Зажимы типа MJPT сечение 16-150 мм2 Зажимы типа MJPB сечение 4-35 мм2 Зажимы типа CPTAUR сечение 16-150 мм2 Предназначены для алюминиевых и медных проводов. |
|
Примечание: наконечники CPTAUR адаптированы под отечественное электрооборудование.

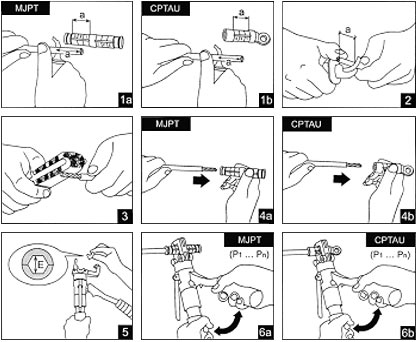

Гидравлический ручной пресс HT 50 Обеспечивает сжатие шестигранной матрицей изолированных зажимов и наконечников типов MJPB, MJPT, CPTAUR. Примечание: эксплуатировать согласно инструкции Матрицы для HT 50 Для гильз и наконечников сечением от 4 мм2 до 70 мм2 - Е140/Е173 Для гильз и наконечников сечением от 95 мм2 до 150 мм2 - Е215
Механический ручной пресс R 22 Обеспечивает сжатие шестигранной матрицей изолированных зажимов и наконечников типов MJPB, MJPT, CPTAUR. Матрицы для R 22 Для гильз и наконечников сечением от 4 мм2 до 25 мм2 – Е 22/140 Для гильз и наконечников сечением от 35 мм2 до 70 мм2 – Е 22/173 Для гильз и наконечников сечением от 95 мм2 до 150 мм2 – Е 22/215
Глава 13. Установка фасадных креплений

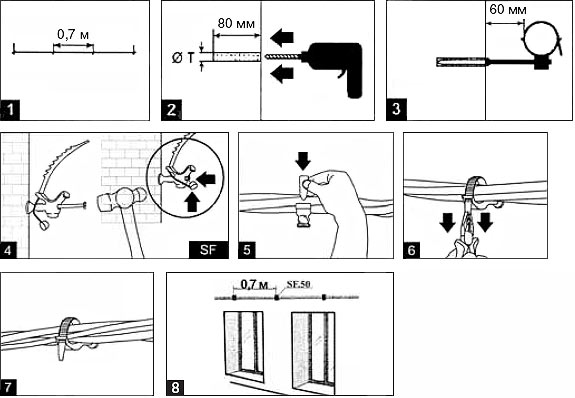

Осуществляется в соответствии с требованиями ПУЭ ВЛИ до 1 КВ. Используются для прокладки СИП по фасадам зданий. Подходят для всех сечений СИП. Расстояние между креплениями 70 см.
Фасадные крепления
Наименование |
Расстояние от стены, мм |
Диаметр жгута провода, мм |
SF 10 |
10 |
8-25 |
SF 50 |
60 |
18-55 |

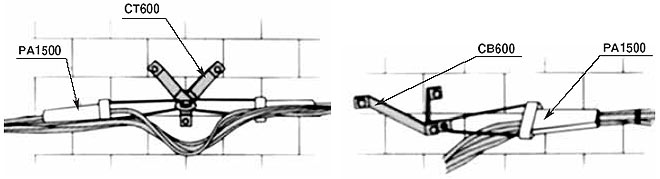

Глава 14. Монтаж сип по фасадам зданий при помощи натяжных зажимов
Глава 15. Монтаж ограничителя мощности (PF+FG)
Ставится после зажимов Р 616 или Р 645 на токопроводящую жилу.
П |
Сечение жилы, мм2 |
PF |
1,5 - 4 |
PF - 10 |
6 - 10 |
PF - 16 |
10 - 16 |
PF - 25 |
16 - 25 |

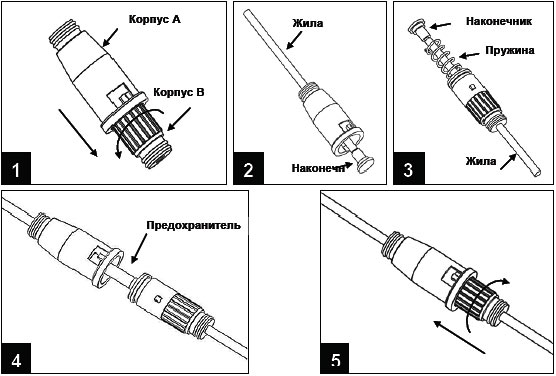

Открыть держатель, раскручивая и рассоединяя корпус (рис. 1).
Провести жилу через корпус «А» и подсоединить её к наконечнику (рис. 2).
Провести встречную жилу через корпус «В», установить пружину и подключить к наконечнику (рис. 3).
Вставить предохранитель (F) в корпус «В» и присоединить к корпусу «А» (рис. 4).
Закрыть держатель, соединив оба корпуса, поворачивая вправо до упора (рис. 5).
Для подключения жилы к наконечнику следует оголить конец жилы на 10-15 мм, ввести ее в наконечник и осуществить опрессовку шестигранной матрицей, применяя пресс-клещи R 05.
Глава 16. Монтаж герметичного ответвительного модуля типа dc
Применяется для герметичного ответвления коаксиальных проводов сечением 6-10-16 мм2 от ВЛИ выполненных СИП.
|
|
