Глава 11. Монтаж влагозащищённых ответвительных зажимов
Ответвительные зажимы с прокалыванием изоляции на магистральной линии и с зачисткой на ответвлении Обеспечивают электрический контакт проводников прокалыванием изоляции на проводе магистрали и снятием изоляции с провода ответвления.
Н |
Магистраль мм2 |
Ответвление мм2 |
Р 21 |
10-25 |
1,5-35 |
Р 61+BI |
16-70 |
1,5-54 |
Р 62+BI |
16-70 |
2x1,5-54 |
Р 71 |
35-95 |
2,5/4-54 |
Р 72 |
35-95 |
2x2,5/4-54 |
Р 74 |
35-95 |
4x2,5/4-54 |
Р 151+BI |
35-150 |
6-95 |
PR 151+BI |
35-150 |
35-150 |
PR 240+BI |
50-150 |
95-240 |
Допускается вторичный монтаж провода ответвления Примечание: для ответвления провода сечением 1,5 и 2,5 мм2 необходимо удвоить этот провод, сложив его вдвое до того как поместить внутрь клеммы зажима P 71, Р 72 или Р 74.
Ответвительные зажимы для ответвления от неизолированной несущей нулевой жилы, а также для ответвления от магистрали ВЛН и с зачисткой на ответвлени
Н |
Магистраль мм2 |
Ответвление мм2 |
CD 71+BI |
35-95 |
4-54 |
CD 72+BI |
35-95 |
4-54 |
CD 153N+BI |
25-150 |
25-95 |
Допускается вторичный монтаж провода ответвления
В верхней части зажима головка болта срывается, а в нижней - затягивается нормированным усилием. Предназначены для алюминиевых и медных проводов.
Монтаж влагозащищенных ответвительных зажимов

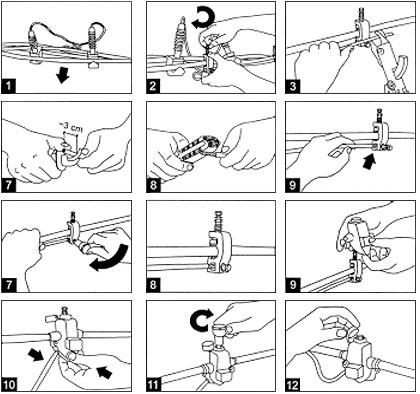

1. Выбрать место установки зажима на жгуте СИП. Отделить магистральную жилу при помощи клиньев Е 894. 2. Поместить в верхнюю часть зажима магистральную жилу и закрепить ее в зажиме без срыва калиброванной головки. 3. Зажим должен устанавливаться на жгут обязательно внутренней стороной. |
|
4. Ответвительная жила не должна находиться в натянутом положении. Поэтому необходимо приложить ответвительную жилу к зажиму, добавить еще 15см и отрезать жилу. 5. Установить по обе стороны зажима стяжные хомуты Е 778. 6. Зачистить на 2см ответвительную жилу и обработать ее щеткой со смазкой. |
|
7. Установить ответвительную жилу в нижнюю часть зажима образовав петлю. Затянуть нижний болт зажима. 8. Установить влагозащищенный чехол на зажим. 9. Зажимы устанавливаются на расстоянии 20см друг от друга. Зафиксировать ответвительные жилы при помощи стяжных хомутов Е778. |
|
10. После установки всех зажимов, затянуть верхние болты до срыва калиброванной головки. 11. Закрыть зажим крышкой от влагозащищенного чехла. |
|
Ключ гаечный торцевой CL10 Click (с шестигранной головкой 10 мм). Предназначен для монтажа ответвительных зажимов типа Р 21, P 61+BI, P 62+BI, Р 71, Р 72, Р 74, P 151+BI, PR 151+BI, PR 240+BI, CD 71+BI, CD 72+BI, CD 153N+BI. Внимание: монтаж осуществлять на отключенной линии
