Федеральное агентство по образованию РФ
Волгоградский государственный архитектурно-строительный университет
Кафедра строительных конструкций, оснований
и надежности сооружений
Пояснительная записка к курсовому проекту
по дисциплине «Основания и фундаменты»
Выполнил студен гр. ПГС 11
Бондарев А.А
Проверил
Муравьева Л.В.
Волгоград 2014
Содержание:
1. Исходные данные
2. Анализ инженерно-геологических условий
строительной площадки
3. Сбор нагрузок
4. Расчет фундаментов мелкого заложения
5. Список литературы
Исходные данные
Для выполнения курсовой работы необходимо иметь:

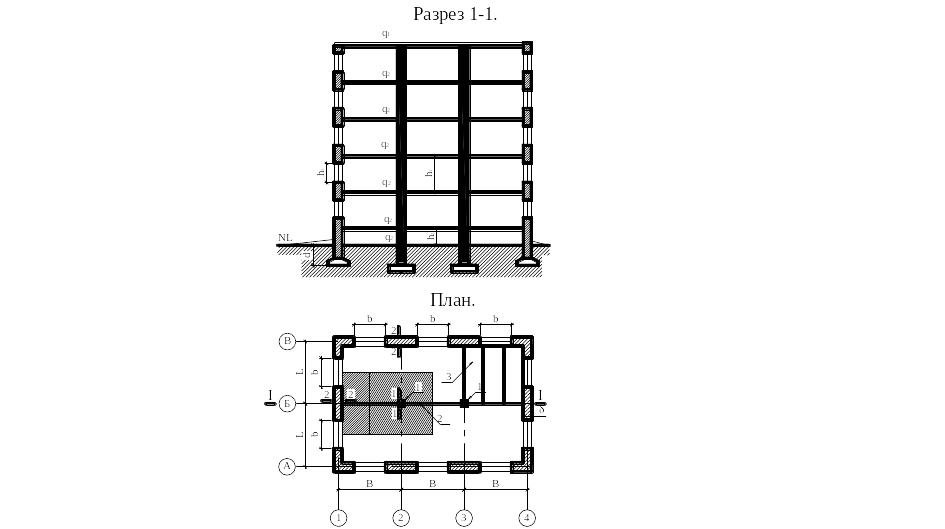

основные данные по проектируемому объекту: план здания, его разрез, этажность, материалы которые будут использованы при возведении сооружения, его конструктивная схема и назначение
инженерно-геологические особенности строительной площадки и основные характеристики грунтов
Таблица 1. Нормативные нагрузки.
Нагрузка |
Постоянная |
Временная |
q1 кН/м2 |
2,5 |
0,7 |
q2 кН/м2 |
4,5 |
5,5 |
Обозначения |
L |
B |
b |
h1 |
h2 |
h3 |
d |
δ |
Величина |
6,0 |
6,0 |
3,0 |
3,0 |
2,0 |
1,8 |
|
|
Таблица 2. Размеры, м.
П р и м е ч а н и я:
Стены здания кирпичные (ρ = 1,8 т/м3).
Ригели, колонны и плиты перекрытий – железобетон.
Фундаменты – железобетонные.
Здание пятиэтажное, высота этажа h1, высота технического этажа h2.
Место строительства – г. Волгоград.
№ слоя |
Описание грунта |
Глубина от поверхности, м |
Расчетные значения при = 0,85 |
Прочие сведения |
|||||||||
от |
до |
W |
кН/м3 |
s кН/м3 |
WL |
WP |
|
C кН/м2 |
E мПа |
R0 кН/м2 |
|||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
1 |
Чернозем |
0 |
0,5 |
|
13,5 |
|
|
|
|
|
|
|
WL=9,35 м. |
2 |
Глинистый макропористый |
0,5 |
3,6 |
24,4 |
15,3 |
27,1 |
44,3 |
28,7 |
18 |
9 |
8 |
208 |
|
3 |
Глинистый |
3,6 |
9,3 |
28,7 |
18 |
27,9 |
50,8 |
29,6 |
14 |
36 |
9 |
260 |
|
4 |
Песчаный |
9,3 |
13,6 |
17
|
21,3 |
26,4 |
|
0,20 |
40 |
3 |
50 |
500 |
|
5 |
Глинистый |
13,6 |
18,85 |
36,2 |
18,8 |
27,6 |
60,8 |
22,3 |
11 |
32 |
9 |
217 |
|
Таблица 3. Геотехнические данные строительной площадки г. Волгоград
2.
Анализ
инженерно-геологических условий
строительной площадки
В исходных геотехнических данных отсутствуют величины условного расчетного сопротивления грунтов (R0), которые необходимо определить по СНиП [1].
R0 – условное расчетное сопротивление грунта, кН/м2, которое помогает рассчитать условную площадь подошвы фундамента (А).
