Задача №5

Визначити товщину льоду необхідну для забезпечення безпечного переміщення транспорту з вантажем.

Розміри:

Маса транспорту з вантажем, т (G)	Тип машини
10; 15	колісний

Рішення: Для забезпечення безпечного переміщення машин по льоду річок і водойм необхідно визначити його розрахункову товщину по формулі, см:

h =K√G, де

G – повна маса транспорту з вантажем, т;

К – коефіцієнт, для гусеничних машин К=9, для колісних машин і причепів К=11.

1) h =11√10=11 × 3,16= 34,78= 34,8 (см)

2) h =11√15=11 × 3,87= 42,61=42,6 (см)

Якщо температура повітря додатна, величину h необхідно збільшити на 25%, тобто в даному випадку буде справедлива формула:

h = 1,25 K√G

h = 1,25 × 11√10 = 43,47=43,5 (см)

h = 1,25 × 11√15 =53,26=53,3 (см)

Відстань між машинами, що рухаються по льоду можна визначити із умови:

для гусеничних машин L_lim = 0,33 G + 6 (м);

для колісних машин L_lim = 0,5 G + 6 (м);

L_lim = 0,5 × 10 + 6 = 11 (м)

L_lim = 0,5 × 15 + 6 = 13,5 (м)

При від’ємних температурах товщину льоду, якщо вона недостатня, можна збільшити шляхом намороження. Ширина намороження льоду повинна бути:

• для техніки масою до 20т – 8-9 м;

• для більш важкої техніки – 10-12м.

Креслення

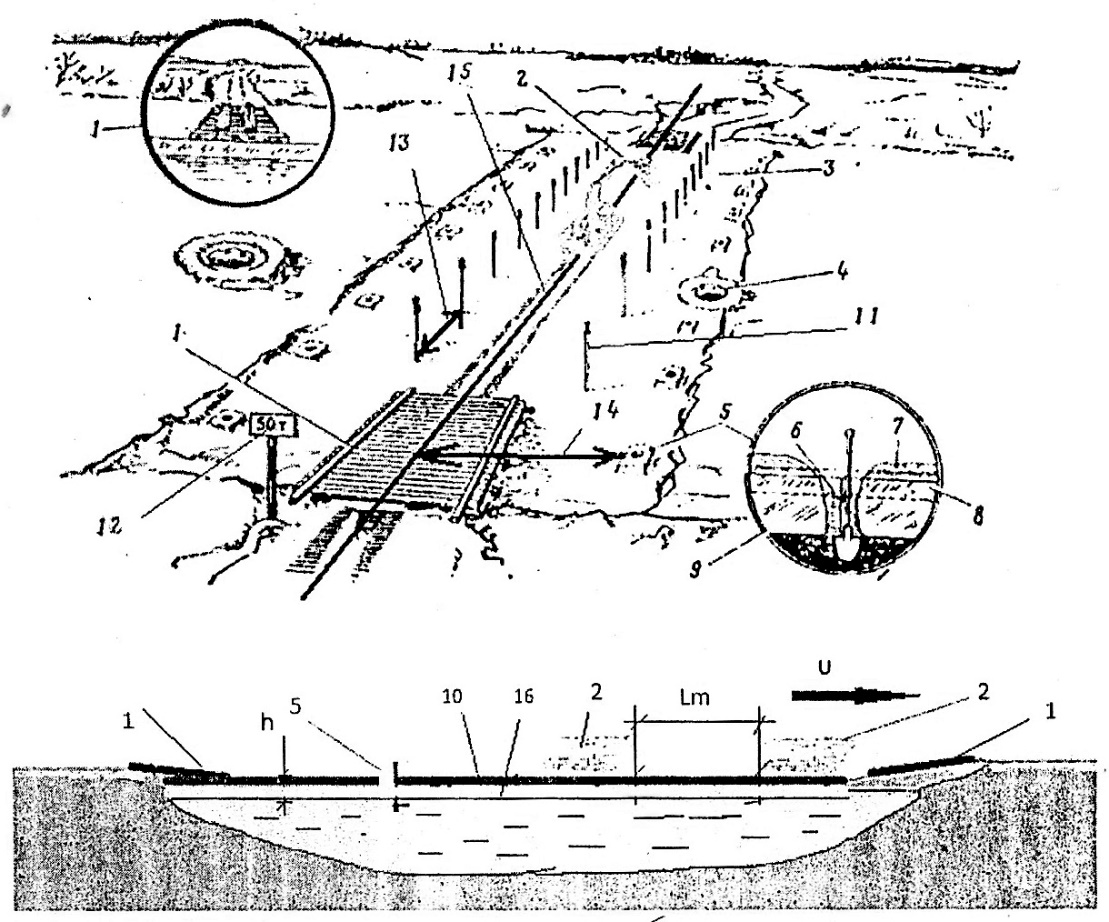

Рис 7. Переправа будівельної техніки по льоду

1-заїзд та виїзд з льодової переправи (дерев'яний настил); 2-будівельна техніка; 3-полоса, очищена від снігу; 4-отвір у льоді (обваловується снігом); 5-лунки для визначення товщини льоду; 6-лінійка (або підручний засіб) якою визначають товщину льодового покриву; 7-сніг; 8-мутний лід; 9- схема визначення товщини льоду; 10 - наморожений шар льоду; 11-віхи; 12 - знак, що показує максимально допустиме навантаження на льодовий покрив; 13-відстань між віхами L (L=5...10м.); 14- відстань від вісі переправи до лунок, для визначення товщини льоду L1 (L1 = 10м.); 15-вісь переправи; h-висота льодового покриву; 16-природний льодовий покрив;Lm-мінімальна відстань, між машинами, що рухаються по льодовій переправі; U-швидкість руху техніки по льодовій переправі (U=5... 8 км/год.).

Відповідь: Товщина льоду необхідна для забезпечення безпечного переміщення колісної машини з вантажем 10 т становить 43,5 (см).

Товщина льоду необхідна для забезпечення безпечного переміщення колісної машини з вантажем 15 т становить 53,3 (см).

II. «Захист будинків і споруд від блискавки» Задача№6

Улаштування блискавкозахисту будівель і споруд

Умови задачі: Розрахувати блискавкозахист будівель і споруд

Вид блиско-відводу	Середньорічна тривалість гроз T, год.	Зона захисту	Категорія захисту	Розмір будівлі, м
				Ширина, S	Довжина, L	Висота, H
Подвійний стержневий (однієї висоти)	80 - 100	А	I	12	24	12
