Міністерство освіти і науки України

Київський національний університет будівництва і архітектури

Кафедра охорони праці та навколишнього середовища

Індивідуальна робота

з дисципліни:

“Основи охорони праці”

на тему:

“Небезпечні зони на будівельних майданчиках”

та

“Захист будинків і споруд від блискавки”

Варіант №17

Виконала: ст. гр. АБС-43А

Подружко В.

Перевірила: асистент

Березницька Ю.О.

Київ 2014

Зміст роботи

1. « Небезпечні зони на будівельних майданчиках».

Задача №1. Визначити габарити небезпечних зон при роботі баштового крану.

Задача №2. Визначити габарити небезпечних зон при роботі стрілового крану (гусеничний, колісний).

Задача №3. Визначити радіус небезпечних зон для машин (техніки) при виконанні вибухових робіт.

Задача №4. Визначити радіус небезпечної зони для будівлі при розпушуванні та рихленні мерзлих і твердих порід.

Задача №5. Визначити товщину льоду необхідну для забезпечення безпечного переміщення транспорту з вантажем.

ІІ. «Захист будинків і споруд від блискавки».

Задача №6. Улаштування блискавкозахисту будівель і споруд.

ІІІ. Список використаної літератури.

I.«Небезпечні зони на будівельних майданчиках» Задача №1

Визначити габарити небезпечних зон при роботі баштових кранів.

Умови задачі: Дано баштовий кран на будівельному майданчику. Визначити габарити небезпечних зон при роботі даного баштового крану.

Розміри:

Rmax.	I	n	H – висота підйому вантажу
44 м	43 м	8 м	42м(S=8,32);44м(S=8,44);46м(S=8,56);

S- відстань за табл.1. ДБН А.3.2-2-2009 в залежності від висоти падіння вантажу.

Рішення:

1. Визначимо радіус небезпечної зони за формулою

R_неб.з. = R_max. + n + S , де

R_max. – радіус максимального вильоту крюка;

n – максимальний габарит вантажу від крюка;

S – відстань за табл.1. в залежності від висоти падіння вантажу

R_неб.з=44+ 8+ 8,32=60,32 (м)

R_неб.з=44+ 8+ 8,44=60,44 (м)

R_неб.з=44+ 8+ 8,56=60,56 (м)

2) Визначимо габарити небезпечної зони в плані

Довжина L=2 R_неб.з.+I , де

R_неб.з. – радіус небезпечної зони;

I – відстань між крайніми стоянками крану.

L=(2 × 60,32)+43= 163,64 (м)

L=(2 × 60,44)+43= 163,88 (м)

L=(2 × 60,56)+43= 164,12 (м)

Ширина В=2 R_неб.з=2(R_max. + n + S)

В= 2 × 60,32= 120,64(м)

В= 2 × 60,44= 120,88(м)

В= 2 × 60,56= 121,12 (м)

Креслення

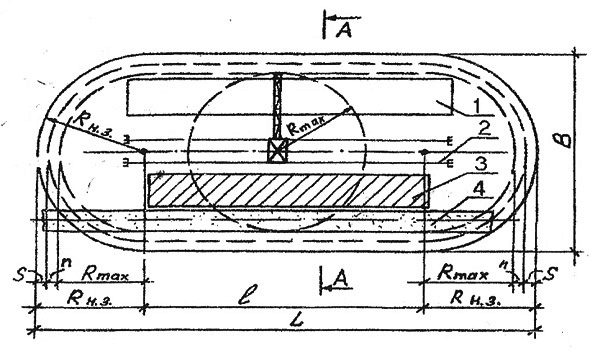

Рис.1 Габарити небезпечної зони в плані при роботі баштового крану:

1 – об’єкт, що будується;

2 – підкрановий шлях;

3 – майданчик для складування;

4 – автомобільна дорога.

Габарити небезпечної зони в плані:

довжина L = 2R_неб.з. + I

ширина B = 2 R_неб.з. = 2(R_max + n + S) ,де

R_неб.з. – радіус небезпечної зони;

I – відстань між крайніми стоянками крана;

R_max – радіус максимального вильоту крюка;

n – максимальний габарит вантажу від крюка;

S – відстань по табл. 1 ДБН А.3.2-2-2009 в залежності від висоти падіння вантажу.

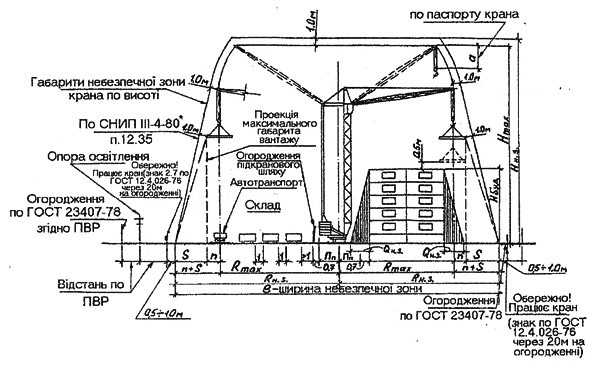

Р ис.2. Габарити небезпечних зон при роботі баштового крана (Розріз А-А)

R_неб.з. – радіус небезпечної зони;

Н_неб.з. – висота небезпечної зони;

n – максимальний габарит вантажу;

Q_неб.з. – розмір небезп. зони будівлі, що споруджується (по табл.1 ДБН А.3.2-2:2009);

П_п – габарит противаги крана;

Н_буд. – висота будівлі;

Н_max – максимальна висота підйому стріли;

а – мінімальна відстань від крюка до верху блока;

1,0 – по ДБН А.3.2-2 п.14.3.5;

0,5 – мін. відстань переміщення вантажу над конструкціями, обладнанням і т.і. (ДБН А.3.2-2 п.14.3.5)

0,7 – відстань від виступаючих частин крана до огородження підкранового шляху або конструкцій будівлі.(при висоті до 2,0м та 0,4м – при висоті більше 2,0м)

Відповідь: Габарити небезпечних зон при роботі баштових кранів в даній задачі становлять:

L=163,64 (м)

L=163,88 (м)

L=164,12(м)

В=120,64(м)

В=120,88(м)

В= 121,12 (м)

Задача №2

Визначити габарити небезпечних зон при роботі стрілового самохідного крану.

Умови задачі: Дано стріловий самохідний кран на будівельному майданчику. Визначити габарити небезпечних зон при роботі даного стрілового крану.

Розміри:

R max	n	Висота підйому вантажу
44 м	18 м	20, 26, 30 м

R_max. = І _стр. + С

С- відстань від осі обертання крана до вісі шворня стріли;

n- половина довжини конструкції;

S- величина відльоту конструкції, під час її падіння

Рішення:

Для стрілових кранів розмір небезпечної зони визначається в залежності від довжини стріли, вильоту крюка, висоти підйому (падіння) вантажу, максимальних габаритів конструкцій, що підіймаються, тому для них справедливі формули B = 2R_неб і R_неб.з.= R_max.+ n + S.

Але слід пам’ятати, що можливе і падіння стріли. В даному випадку небезпечна зона буде визначатись сумою довжини стріли L_стр і відстанню від вісі обертання крана до вісі шворня стріли С, що приймається по паспорту крана, збільшеним на 5м чи на максимальний габарит виступаючої за межі вісі підвісу частини конструкції

R_неб.з. = L_стр + 5,0 = l_стр + С + 5,0 або R_неб.з. = L_стр + n + S = l_стр + С + n + S

За умовою: І _стр + С = R_max. = L_стр

L_стр = 44 (м)

Звідси: R_неб.з .= R_max. + n + S

B = 2 R_неб.з

Згідно (ДБН А.3.2-2:2009) Н=20м→ S=7м; Н=26м→ S=7,36м; Н=30м→S=7,6м;

Визначимо радіус небезпечної зони за формулою R_неб.з.= R_max.+ n + S

R_неб.з.=44+ 8+ 7 = 59 (м)

R_неб.з.=44+ 8+ 7,36 = 59,36 (м)

R_неб.з.=44+ 8+ 7,6 = 59,6 (м)

B = 2 × 59 = 118 (м)

B = 2 × 59,36= 118,72 (м)

B = 2 × 59,6 = 119,2 (м)

Таким чином, для стрілових самохідних кранів небезпечною зоною вважається площа кола описана радіусом R_неб.з.
